001TN
Banco Verticalizador Automático para Linhas de Soldagem e Montagem
Simplifique a movimentação, melhore o fluxo
Perfeita se:
- Verticalizar automaticamente os quadros soldados após a soldagem.
- Unir linhas não paralelas dentro da produção.
- Reduzir o esforço físico dos operadores.
- Otimizar o tempo de ciclo das máquinas subsequentes.
- Trabalhar com segurança e em fluxo contínuo.
- Adapte facilmente o balcão a linhas existentes ou compactas.
Solicite agora o catálogo técnico ou converse com um especialista
Simplifique a movimentação, melhore o fluxo

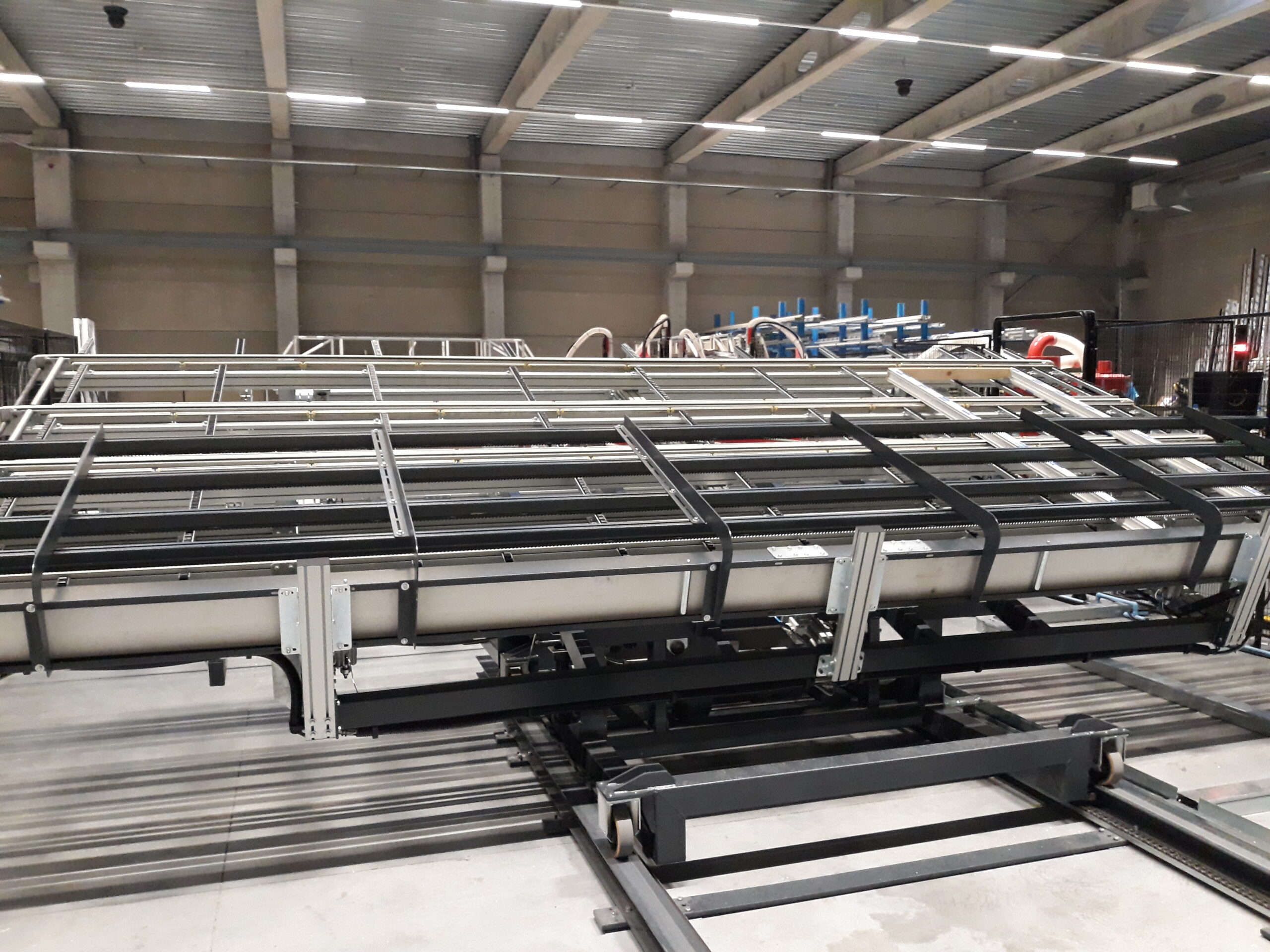

O banco verticalizador 001TN é a solução da Graf Synergy para otimizar a disposição vertical dos quadros soldados dentro da linha de produção. Pode ser posicionado tanto a jusante da soldadora quanto como um ponto de junção entre linhas não paralelas, permitindo a inversão automática e segura dos elementos de 0 a 80°, minimizando a necessidade de intervenção manual.
A estrutura compacta e a superfície de contato projetada para evitar bloqueios durante o deslocamento tornam-no ideal também em contextos produtivos com espaços reduzidos ou layouts personalizados.
5 motivos para escolher 001TN
- Inversão controlada e precisa. Sistema motorizado sem escovas ou pneumático que permite uma verticalização automática de 0 a 80°.
- Superfície de baixo atrito. Cintas de poliuretano com perfil de guia termossoldado e escovas diagonais garantem um deslizamento suave dos quadros.
- Estrutura compacta e modular. Feita de tubo de aço soldado e pintado, é robusta, mas compatível com layouts lineares ou complexos.
- Máxima segurança em todas as etapas. Equipado com cintas verticais, rolos laterais e proteções que mantêm a estrutura estável mesmo durante a inversão.
- Personalizável para cada necessidade. Disponível em cinco versões de até 6.000 mm de comprimento quadrado para se adequar a qualquer formato de produção.
Detalhes do Produto
O 001TN permite a transferência e verticalização automática dos quadros, simplificando a logística interna entre soldagem, armazenamento e montagem.
Dimensões
Comprimento: 3.500 mm
Largura: 3.400 mm
Altura: 1.000 mm
Peso: 1,600 Kg
Desempenho
Tempo de ciclo: depende da instalação conectada
Operadores necessários: 1
Inversão automática de 0 a 80°
Alimentação e consumo
Potência instalada: 10 kW
Tensão: 400 V
Consumo de ar por ciclo: 30 NI/min
Pressão de operação: 7 bar
Perfis gerenciáveis (Dimensões de quadro)
Comprimento máximo: 2.800 mm
Largura máx: 1.400 mm
Espessura máxima: 130 mm
Funcionalidades e processos suportados
- Correias de poliuretano com guia termossoldada
- Escovas diagonais anti-bloqueio
- Transportador horizontal com inversor
- Cama flutuante com rodas loucas/escovas
- Rolos verticais laterais e cintas de suporte
Opções e configurações disponíveis
Não há opcionais disponíveis. No entanto, está disponível em diferentes variantes para se adaptar a quadros de tamanhos maiores:
- 001TN40: 2.800 x 4.000 mm
- 001TN32: 2.800 x 3.200 mm
- 001TN34: 4.000 x 3.200 mm
- 001TN60: 2.800 x 6.000 mm
- 001TN50: 2.800 x 5.000 mm
TECNOLOGIA E AUTOMATIZAÇÃO
O 001TN é acionado por motores brushless de alta eficiência ou por um sistema pneumático, combinando confiabilidade e simplicidade operacional. O controle inverter na esteira transportadora permite ajustes dinâmicos na velocidade de movimentação. Integrável com sistemas de Indústria 4.0, pode ser conectado a softwares de gestão para a sincronização do ciclo e a otimização do fluxo.
Entre em contato conosco para descobrir se o 001TN é a solução certa para a sua produção.
