002NV
Elevador Vertical para Linhas de Montagem Automatizadas
Movimente com precisão, verticalize com segurança
Perfeita se:
- Automatizar o fluxo entre soldagem, depósito e montagem de ferramentas.
- Acelerar o manuseio reduzindo o risco de erros ou danos.
- Gerencie passagens verticais e horizontais com uma única solução.
- Operar com segurança mesmo em caso de paradas inesperadas.
Solicite agora o folheto técnico ou converse com um especialista
Movimente com precisão, verticalize com segurança
A 002NV da Graf Synergy é um veículo autônomo projetado para otimizar a carga e descarga de quadros soldados entre as diferentes estações da linha de produção. Graças à sua capacidade de orientar os elementos de horizontal para vertical (e vice-versa) com altíssima precisão, elimina interrupções e manipulações manuais, aumentando a eficiência e a segurança.
Compacta, mas poderosa, a 002NV opera com velocidades de translação de até 2 m/s e tolerâncias milimétricas, integrando-se perfeitamente em sistemas automatizados, mesmo em espaços reduzidos.
5 motivos para escolher 002NV
- Verticalização precisa e automática. Sistema servoassistido com motor brushless que orienta o quadro de 0 a 92° (opcional 98°) com uma precisão de 0,1°.
- Translação rápida e fluida. Movimento de até 2 m/s com repetibilidade de 0,5 mm. A superfície de contato com correias e escovas garante um deslizamento contínuo.
- Segurança integrada. Proteções frontais anti-queda ativas mesmo em caso de parada de emergência. Rolos laterais para centralização em passagens horizontais.
- Integração total. Gerencia elementos que chegam de mesas horizontais ou transportadores verticais. Compatível com armazéns automatizados e lógicas de classificação.
- Ideal para qualquer layout. Estrutura compacta, robusta e pintada a forno. Perfeita para linhas sob medida e sistemas logísticos modulares.
Detalhes do Produto

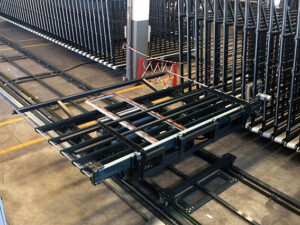

A transportadora 002NV é projetada para o transporte automático de estruturas soldadas entre estações de produção com mudança de orientação. Graças à sua estrutura com correias de poliuretano, rolos laterais e uma esteira na base, ela garante:
Dimensões
Comprimento: 3.400 mm
Largura: 3.500 mm
Altura: 3.300 mm
Peso: 1,300 Kg
Desempenho
Ciclo médio de tempo (carga + transporte + descarga): 50 seg*
Velocidade de tradução: até 2 m/seg
Operadores necessários: 1
Alimentação e consumo
Potência instalada: 12 kW
Tensão: 400 V
Consumo de ar por ciclo: 30 NI/min
Pressão de operação: 7 bar
Perfis gerenciáveis (tamanhos de quadro)
Comprimento máximo: 2.800 mm
Largura máx: 1.400 mm
Espessura máxima: 130 mm
Funcionalidades e processos suportados
- Carregamento e descarregamento em mesas ou rolos
- Transferência entre horizontal e vertical
- Empurrão controlado em encostos ou depósitos
- Alinhamento e centralização dos quadros
- Gestão fluida também de fluxos mistos
Opções e configurações disponíveis
A 002NV é altamente personalizável de acordo com o layout produtivo e as necessidades de movimentação. Entre os opcionais:
- Verticalização de até 98° (em vez de 92°)
- Gatilho para movimentação assistida do quadro
- Sistema de extração para armazéns de gravidade
- Sistema de pinhão para transmissão aos tapetes do armazém
Essas soluções a tornam adaptável a contextos complexos com lógicas FIFO, buffer ou integração com sistemas existentes.
TECNOLOGIA E AUTOMATIZAÇÃO
Equipado com motores brushless de alta precisão e inversores para controle dinâmico de velocidades, o transportador 002NV se integra perfeitamente a sistemas automatizados da Indústria 4.0. A gestão pode ser conectada a softwares de supervisão e sistemas ERP para rastreamento do quadro e sincronização com as outras etapas da linha. Sua arquitetura modular permite atualizações futuras e personalizações sob demanda.
Entre em contato conosco para descobrir se o 002NV é a solução certa para a sua produção.
