005NV
Elevador Vertical com Rotação para Logística Inteligente de Janelas
Precisão e versatilidade para manuseio integrado
Perfeita se:
- Otimizar o fluxo entre montagem, envidraçamento e armazenamento.
- Gerenciar rotações complexas de quadros em espaços reduzidos.
- Servir linhas espelhadas ou instalações paralelas.
- Minimizar as operações manuais entre uma fase e outra.
- Trabalhar com segurança mesmo com portas de grande dimensão.
- Adaptar a logística aos diferentes formatos de produção.
Solicite agora o folheto técnico ou converse com um especialista
Precisão e versatilidade para movimentação integrada
005NV é a transportadora Graf Synergy mais completa para a movimentação automatizada de portas, quadros e acabamentos. Graças ao seu sistema rotativo, é capaz de girar as peças em ±180°, ajustando-as à orientação exigida nas diferentes etapas de produção, otimizando os fluxos e reduzindo as manipulações manuais.
Fabricada em aço pintado, com estrutura inclinada a 8° para apoio estável, combina uma translação rápida (até 2 m/s) com altíssima precisão (0,5 mm em translação e 0,1° em rotação).
5 motivos para escolher 005NV
- Rotação automática ±180°. Sistema servoassistido para mudar a orientação dos quadros com extrema precisão e rapidez.
- Máxima fluidez nas transferências. Graças a rolos laterais, rodas livres e uma esteira motorizada com inversor, cada transferência ocorre sem interrupções ou desalinhamentos.
- Alta velocidade de missão. Ciclo médio completo em 45 segundos, otimizado para linhas de produção de alta intensidade.
- Segurança integrada para cada situação. Proteções frontais anti-queda e estrutura inclinada garantem estabilidade mesmo em caso de paradas repentinas.
- Flexibilidade total de layout. Suporta configurações espelhadas e está disponível na versão ampliada de até 4.000 x 3.200 mm.
Detalhes do Produto
005NV é a solução ideal para a transferência e rotação automática de quadros entre diferentes estações de produção.
Dimensões
Comprimento: 1.900 mm
Largura: 3.600 mm
Altura: 3.000 mm
Peso: 950 kg
Desempenho
Tempo médio de ciclo (carga + transporte + descarga): 45 seg*
Velocidade de translação: até 2 m/s
Operadores necessários: 1
Rotação de elementos: ±180
(*depende do comprimento da linha)
Alimentação e consumo
Potência instalada: 10 kW
Tensão: 400 V
Consumo de ar por ciclo: 30 NI/min
Pressão de operação: 7 bar
Perfis gerenciáveis (tamanhos de quadro)
Comprimento máximo: 3.200 mm
Largura máxima: 2.800 mm
Espessura máxima: 130 mm
Funcionalidades e processos suportados
- Carga/descarga em roletes ou armazéns motorizados
- Rotação automática ±180° no eixo vertical
- Transição fluida entre diferentes orientações

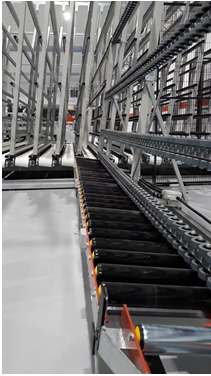

- Centramento lateral por meio de rolos
- Translação sobre trilhos através de rodas livres de alta capacidade
Opções e configurações disponíveis
Configurável para se adaptar a qualquer necessidade de layout, 005NV pode ser equipada com:

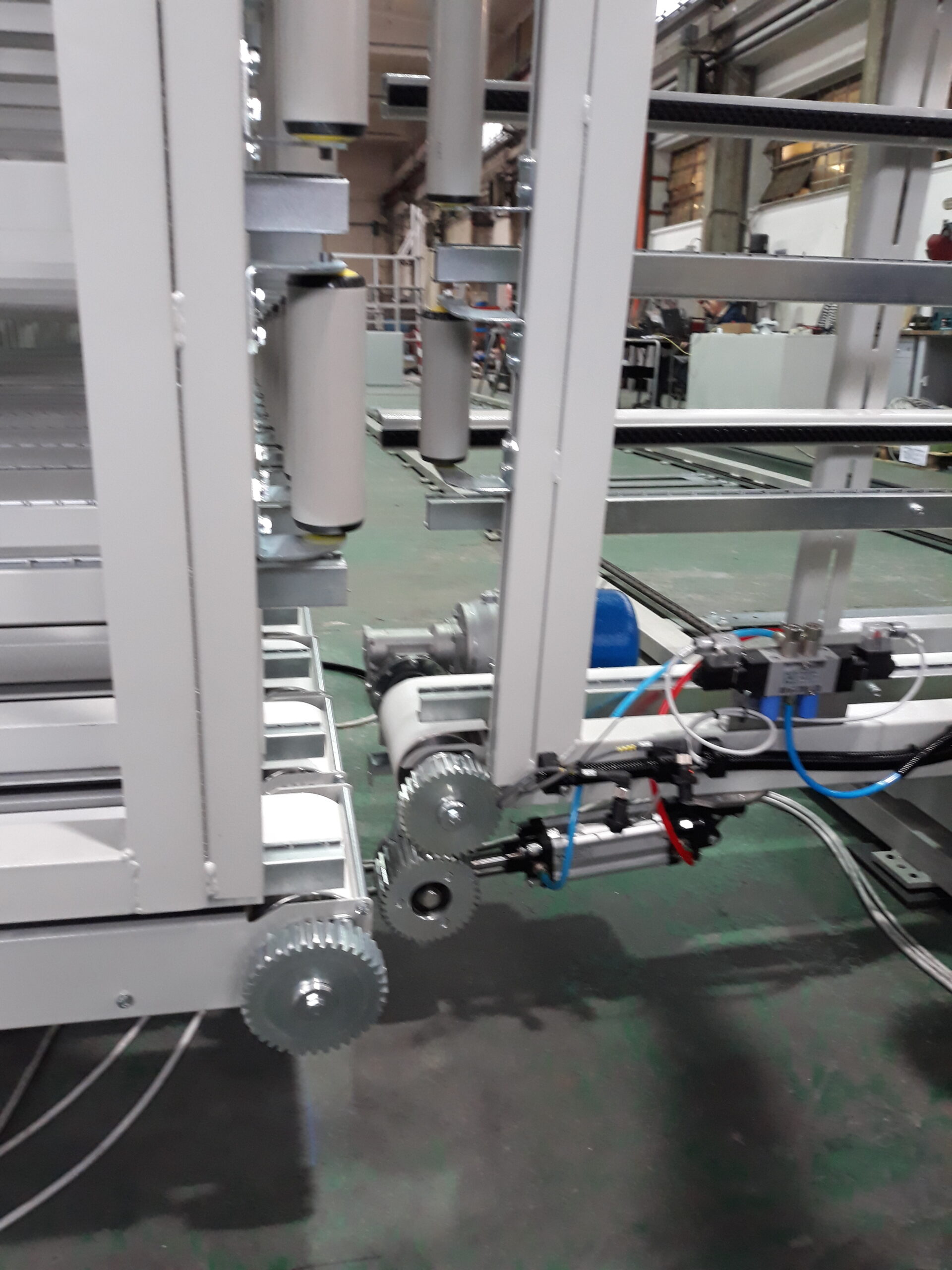

- Sistema de pinhão para transmissão de movimento aos tapetes de armazém
- Cintas de manuseio de quadro
- Versão ampliada 005NV40 (4.000 x 3.200 mm)
Esses opcionais ampliam seu uso também para instalações com altos volumes ou formatos fora do padrão.
TECNOLOGIA E AUTOMATIZAÇÃO
Equipado com motor brushless de alta precisão para translação e sistema de rotação servoassistido, o modelo 005NV se integra perfeitamente a instalações da Indústria 4.0. A esteira transportadora com inversor permite ajustes dinâmicos, enquanto a integração com softwares de gestão e sistemas de supervisão garante total rastreabilidade e gestão centralizada da logística.
Entre em contato conosco para descobrir se o 005NV é a solução certa para a sua produção.
