CUT 3B
Centro de corte CNC com 3 lâminas para janelas de PVC
Máxima produtividade e precisão em uma única máquina de corte industrial
Perfeito para:
- Serralheiros que produzem até 500 janelas por dia.
- Quem deseja otimizar cada barra cortada com software avançado.
- Departamentos de produção que buscam velocidade sem comprometer a qualidade.
- Empresas que trabalham com perfis de seções complexas ou fora do padrão.
- Quem busca a automação completa do ciclo de corte.
Solicite agora o catálogo técnico ou converse com um especialista
A força de três lâminas sincronizadas para cortes contínuos e precisos
O CUT 3B é um centro de corte CNC de 6 eixos controlados, projetado para garantir níveis altíssimos de produtividade na usinagem de perfis em PVC, incluindo com vedação.

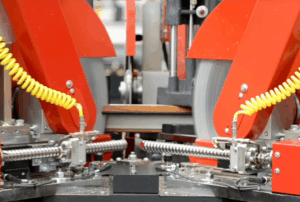

Equipado com um módulo de corte com 3 lâminas Ø 550 mm independentes e sincronizadas, garante cortes precisos a -45° / 90° / +45°.
A instalação é composta por um armazém de carga automática (de até 8 barras) com garra CNC de motores lineares e leitura centesimal da posição.
O módulo de descarga é motorizado por correias com fotocélula de segurança e capacidade para até 15/20 peças.
Por que escolher o CUT 3B
- Velocidade extrema e sincronização total. Três lâminas independentes acionadas por motores sem escovas para um ciclo de corte contínuo e rápido.
- Precisão avançada em cada perfil. Sistema de alinhamento automático de barras e pinça CNC com leitura centesimal em faixa magnética.
- Economia real em cada ciclo. O software GRAF Synergy otimiza as listas, reduzindo o desperdício de material e aumentando a eficiência.
- Total automação do fluxo. Desde o armazém até a mesa de descarregamento, cada etapa é automatizada para eliminar paradas e atrasos.
- Interface amigável e personalizável. O sistema foi projetado para um uso intuitivo e rápido, com possibilidades de personalização e integração 4.0.
Detalhes do Produto
O CUT 3B realiza cortes rápidos e precisos em perfis de PVC, mesmo com vedação, com ângulos de -45° a +45°.
O sistema CNC de 6 eixos garante o máximo controle da geometria de corte, mesmo em seções complexas.
A linearização automática das barras melhora a qualidade do resultado final.
Dimensões
Comprimento: 16.000 mm
Largura: 3.000 mm
Altura: 2.400 mm
Peso: 2,500 kg
Desempenho
Até 500 janelas/8h (1 folha)
Operadores necessários: 1
Alimentação e consumo
Potência instalada: 14 kW
Tensão: 400 V
Pressão mínima: 7 bar
Consumo de ar: 200 Nl/min
Perfis profissionais
Comprimento: 700 a 6.500 mm (mín. 400 mm sob solicitação)
Largura: 40 a 130 mm
Altura: 40 a 180 mm
Opções e configurações disponíveis
O centro de corte pode ser aprimorado com uma série de acessórios e softwares avançados:
- Fly Optimizer: otimização de restos de barra para redução de desperdícios
- ESTATÍSTICAS: análise de dados de produção para monitoramento contínuo
- Opção Recuperar: reinserção de itens incorretos em novas listas
- Cabine acústica: feita sob medida para redução de ruído
- Mesa de descarga motorizada com saída do lado oposto
- Etiquetadora automática ou manual
- Laser para marcação de perfis (simples ou duplo)
- Conveyor de aparas NRT 500 / NRT-CP
- Aspirador com 2 sacos, 4 saídas Ø 100 (Mod. D4)
- Pré-disposição para conexão com centros de aparafusamento ASG-E
- Personalizações sob demanda para perfis não padrão
Software avançado e integração 4.0
O software de gestão do CUT 3B permite a importação automática das listas de corte e a otimização do ciclo. Integrável aos sistemas de fábrica inteligente, suporta análises estatísticas, reutilização de sobras, gestão de erros e personalização para tipos de perfil.
Maximize cada barra, automatize cada corte: solicite agora uma demonstração ou uma consultoria técnica sobre o CUT 3B.
