Unidade de Parafusamento Eficiente: Estação CNC para Parafusamento de Reforços em Perfis de PVC
Parafusamento automático, produtividade contínua
Perfeita se:
- Automatizar a fase de aparafusamento dos reforços em perfis de PVC.
- Minimizar a intervenção manual na linha.
- Garantir fixações rápidas, precisas e repetíveis.
- Trabalhar em continuidade com a mesa dinâmica e o centro de trabalho.
- Otimizar os tempos de ciclo e a produtividade.
- Integrar parâmetros CNC de posição, profundidade, torque e velocidade.
Solicite agora o catálogo técnico ou converse com um especialista
Parafusamento automático, produtividade contínua
A ESU é a estação CNC Graf Synergy dedicada à montagem automática de reforços metálicos dentro dos perfis de PVC. Ela se integra diretamente ao fluxo de produção, operando em linha com a mesa dinâmica e os centros de corte e trabalho, para realizar a fixação dos reforços em tempo zero.

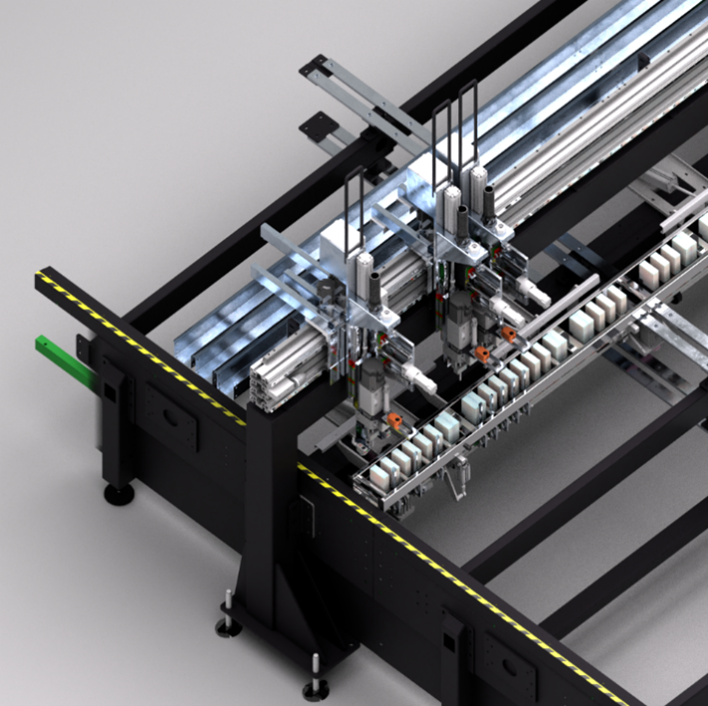

A máquina é equipada com um módulo de fixação que acomoda até 4 parafusadeiras elétricas sem escovas com alimentação automática de parafusos. Cada ciclo é totalmente gerenciado por software CNC, garantindo velocidade, precisão e consistência com os parâmetros de processamento.
5 motivos para escolher ESU
- Velocidade máxima a tempo zero. A operação ocorre diretamente na linha, durante o fluxo produtivo do perfil.
- Controle completo dos parâmetros. Software CNC dedicado para o gerenciamento preciso de posição, profundidade do parafuso, torque e velocidade.
- Parafusadeiras elétricas sem escovas. Silenciosas, precisas e de baixo consumo de energia. Podem trabalhar simultaneamente ou alternadamente.
- Automação total, operador reduzido. Apenas é necessário carregar os parafusos. Todo o resto é automatizado.
- Versatilidade com 4 parafusadeiras e módulos opcionais. Possibilidade de montar até 4 unidades, além de carregadores adicionais para diferentes tamanhos de parafusos.
Detalhes do Produto
A ESU é a estação CNC Graf Synergy dedicada à montagem automática de reforços metálicos dentro dos perfis de PVC. Ela se integra diretamente ao fluxo produtivo, operando em linha com a mesa dinâmica e os centros de corte e trabalho, para realizar a fixação dos reforços em tempo zero.
Dimensões da máquina
Comprimento: 4.500 mm
Largura: 1.800 mm
Altura: 2.700 mm
Peso: 2,500 kg
Alimentação e consumo
Potência instalada: 6 kW
Alimentação: 400 V
Consumo de ar: 200 NI/min
Pressão de operação: 7 bar
Características operacionais
- Número de unidades de aparafusamento: até 4 (verticais)
- Movimento do eixo X: automático longitudinal
- Movimento do eixo Y: posicionamento automático transversal
- Modo de operação: CNC
- Operadores necessários: apenas para reabastecimento de parafusos
Dimensões dos perfis trabalháveis
- Comprimento: 350 – 4.000 mm
- Largura: 40 – 130 mm
- Altura: 40 – 120 mm
Tipos de serviços
- Parafusamento automático de reforços em perfis de PVC
Integração
- Compatível com a mesa dinâmica Graf Synergy
- Compatível com Centros de Corte e Usinagem CNC
TECNOLOGIA E AUTOMATIZAÇÃO
A ESU foi projetada para oferecer o máximo nível de automação na fase de fixação dos reforços. Os parafusadores sem escovas garantem alta precisão, baixo impacto sonoro e consumo reduzido.
O controle CNC permite definir cada parâmetro do ciclo de aparafusamento, garantindo qualidade constante em cada peça. O módulo de software coordena a atividade dos aparafusadores de forma alternada ou simultânea, dependendo do número de parafusos a serem inseridos.
Perfeitamente integrável em sistemas da Indústria 4.0, o ESU permite a rastreabilidade das operações, a interface com os sistemas de gestão de linha e a redução da carga operacional.
Entre em contato conosco para descobrir se o ESU é a solução certa para a sua produção.
