F 130
Pantógrafo manual de dupla cabeça para fresagens e perfurações rápidas
Máxima simplicidade para trabalhos precisos em perfis de PVC e alumínio
Perfeito se…
- Você quer fazer cortes e furos para maçaneta de forma simples e rápida.
- Trabalhe em uma oficina artesanal ou em uma linha de produção semi-automática.
- Você precisa de um carro compacto mas funcional.
- Você está procurando uma solução pronta para uso, sem complicações de CNC.
- Você quer reduzir o tempo de trabalho manual com o uso de dispositivos e gabaritos dedicados.
- Você precisa de flexibilidade operacional com fresas de Ø10 e Ø12 mm.
Solicite agora o folheto técnico ou converse com um especialista
Máxima simplicidade para trabalhos precisos em perfis de PVC e alumínio
O pantógrafo F 130 é a solução ideal para oficinas que buscam rapidez operacional e precisão manual nas operações de recortes e furos para maçanetas.
Com duas cabeçotes dedicados – um para fresagens verticais com gabarito e outro para perfurações horizontais – permite realizar rapidamente todos os processos essenciais para a preparação de esquadrias em PVC ou alumínio.
Compacto e intuitivo, foi projetado para reduzir o tempo de configuração, aumentar a eficiência e garantir resultados consistentes.
A movimentação totalmente manual o torna perfeito para quem deseja manter o controle direto sobre o processo, sem abrir mão da qualidade e versatilidade.
5 motivos para escolher F 130
- Duas cabeçotes independentes para operações simultâneas. Fresagem vertical e perfuração horizontal em uma única estação, sem necessidade de reposicionamento.
- Fresagem assistida por gabarito para resultados precisos. Sistema de cópia com sondas de 3 diâmetros ajustáveis, ideal para rebaixos padrão em perfis de PVC e alumínio.
- Furação de maçaneta com 3 pontas integrada. Módulo horizontal com pontas múltiplas para realizar furos precisos em uma única passagem.

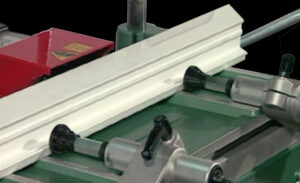

- Bloqueio seguro da peça. Sistema de morsa pneumática vertical e horizontal para um aperto rápido e estável.
- Dimensões compactas, alta eficiência. Apenas 1.050 mm de comprimento para uma máquina leve (150 kg), fácil de instalar mesmo em espaços reduzidos.
Detalhes do Produto
O pantógrafo F 130 permite realizar uma gama completa de operações manuais de fresagem e perfuração, garantindo resultados confiáveis e repetíveis.
Dimensões
Comprimento: 1.050 mm
Largura: 850 mm
Altura: 1.600 mm
Peso: 150 kg
Desempenho
Operacionalidade: Manual
Número de operadores: 1
Corrida de eixos (X / Y / Z): 490 / 140 / 140 mm
Alimentação e consumo
Potência instalada: 1,1 kW
Alimentação elétrica: 400 V
Pressão mínima de operação: 7 bar
Consumo de ar por ciclo: 5 Nl/min
Funcionalidades e processos suportados
Principais processos:
- Furações verticais com gabarito
- Fresagens longitudinais e transversais
- Asole para fechaduras e acessórios
- Furos para puxador (3 pontas simultâneas)
A unidade de cópia é equipada com teclados manuais ajustáveis em 3 diâmetros, que podem ser utilizados com fresas de Ø10 e Ø12 mm, adaptando-se facilmente a diferentes configurações de perfil.
Opções e configurações disponíveis
Para aumentar a versatilidade do pantógrafo F 130, é possível equipá-lo com uma série de acessórios sob demanda:
- Avanço oleopneumático para cabeçote de perfuração
- Centrador manual (até 2.300 mm)
- Tastadores pneumáticos
- Parada de batida com chapa de 150×150 mm
- Suporte estelar com 4 posições
- Roldanas e suportes laterais de 1.500 mm
- Sistema de refrigeração pneumática
Essas opções permitem personalizar a máquina de acordo com as necessidades produtivas específicas, melhorando a ergonomia e a produtividade.
Tecnologia e controle
O F 130 é um pantógrafo totalmente manual, projetado para quem prefere a simplicidade e o controle direto sobre o processo. Embora não possua CNC, integra soluções práticas para aumentar a precisão e a segurança, como:
- Bloqueios pneumáticos
- Teclados ajustáveis
- Refrigeração automática dos utensílios
Seu design robusto e funcional garante confiabilidade operacional ao longo do tempo, mesmo com uso intensivo.
Solicite agora o folheto ou uma consultoria personalizada
Quer saber se o pantógrafo F 130 é a escolha certa para o seu departamento?
Baixe a ficha técnica em PDF ou entre em contato agora mesmo com nossos especialistas para uma consultoria personalizada.
