F 16
Máquina automática de perfuração para dobradiças em perfis de PVC
Furação precisa pós-solda com referência interna automática
Perfeito se…
- Você deve furar quadros de diferentes tamanhos com rapidez e precisão.
- Você quer automatizar a fase de montagem de dobradiças.
- Você tem pouco espaço disponível na oficina.
- Você está procurando um banco que exija apenas um operador.
- Você quer reduzir erros e retrabalhos após a soldagem.
Solicite agora o catálogo técnico ou converse com um especialista
Furação precisa pós-soldagem com referência interna automática
O caixa eletrônico projetado para otimizar a fase de perfuração de estruturas em PVC, o F 16 da GRAF Synergy representa a solução ideal para empresas que buscam precisão constante, ciclo automático e simplicidade operacional.
Projetado para o processamento de molduras de qualquer tamanho, realiza os furos para as dobradiças de forma totalmente automatizada após a soldagem, utilizando um inovador sistema de medição da cava do vidro para alinhamentos perfeitos.
Equipado com ajuste automático de profundidade e zeragem ao final do ciclo, a bancada garante resultados uniformes em perfis de PVC+Aço.
A estrutura compacta, combinada com uma interface amigável e um grampo pneumático, torna-o uma ferramenta confiável mesmo em espaços reduzidos.
5 motivos para escolher o F-16
- Estrutura robusta e compacta. Banco feito em aço eletrossoldado, projetado para resistir ao tempo e se adaptar a ambientes produtivos com espaço limitado.
- Ciclo de perfuração completamente automático. Todo o processo é automatizado: desde o posicionamento das cabeçotes de perfuração até o controle da profundidade, incluindo o zeramento ao final do trabalho.
- Precisão em cada estrutura graças à referência interna. Sistema inteligente de medição automática da cava do vidro, para uma perfuração exata em qualquer tamanho de perfil.
- Troca de programa rápida e intuitiva. Gestão digital amigável para alterar rapidamente as configurações de perfuração, reduzindo o tempo de configuração.
- Plano de trabalho amplo e manutenção simplificada. Ampla bancada ideal para a montagem de dobradiças e uma estrutura que requer intervenções mínimas de manutenção.
Detalhes do Produto
O banco F 16 é projetado exclusivamente para a furação de perfis em PVC, realizando os furos para as dobradiças após a soldagem, em total compatibilidade com perfis reforçados em aço.

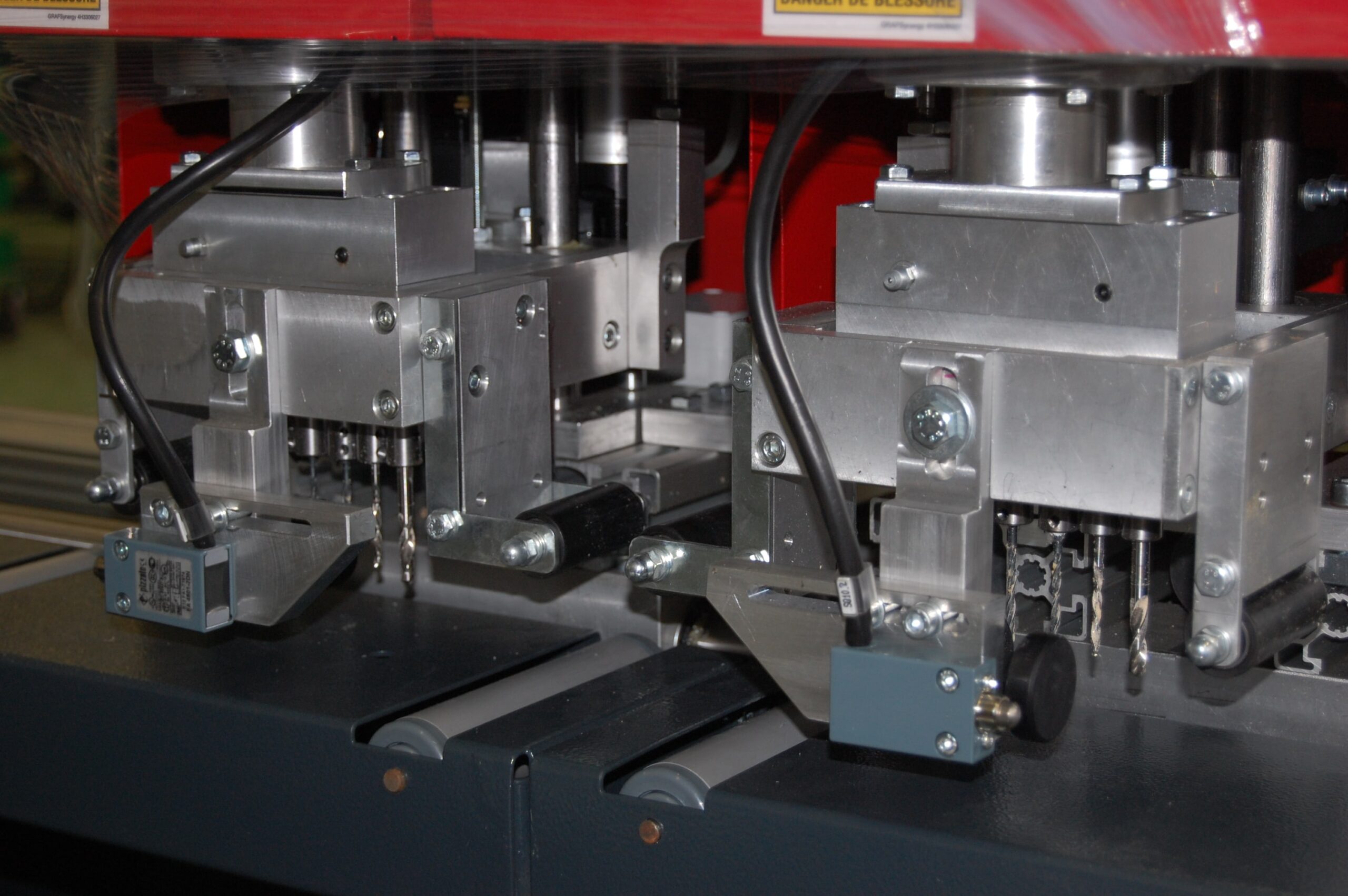

As duas cabeças de perfuração a descida oleopneumática, montadas em barras duplas retificadas, garantem a máxima precisão. O bloqueio do quadro é feito por meio de morsa pneumática de alto aperto, assegurando estabilidade durante a operação.
Dimensões
Comprimento: 3.150 mm
Largura: 1.700 mm
Altura: 1.200 mm
Peso: 400 kg
Desempenho
Operacionalidade: Manual
Operadores necessários: 1
Quadros trabalháveis por dia: em função da produtividade manual
Alimentação e consumo
Potência instalada: 1,2 kW
Tensão: 400 V
Consumo de ar: 15 Nl/min
Pressão mínima de operação: 7 bar
Perfis de trabalho
Tamanho mínimo do quadro: 450 mm
Tamanho máximo do quadro: 2.740 mm
Funcionalidades e processos suportados
Processos suportados:
- Furação automática em perfis de PVC+Aço
- Posicionamento angular guiado por referência interna
Opções e configurações disponíveis
O carro é fornecido em configuração padrão completa, sem opções adicionais. Cada função essencial já está integrada para garantir máxima simplicidade de uso e manutenção reduzida.
Tecnologia e automação
Embora seja uma máquina compacta e simples, o F 16 incorpora automatismos avançados:
- Regulador automático da profundidade de perfuração
- Ciclo de zeragem automática
- Interface intuitiva com painel de controle simplificado
Aperto pneumático para segurança e repetibilidade
Quer descobrir se o F 16 é adequado para a sua produção?
Solicite agora o folheto detalhado ou entre em contato conosco para um orçamento personalizado. Nossa equipe está à disposição para avaliar como integrar o F 16 na sua linha de produção.
