F 164 ALU
Fresadora automática para drenagem de condensado em perfis de alumínio
Máxima precisão nas operações de drenagem de condensado
Perfeita se:
- Minimizar os tempos de ciclo nas operações de fresagem.
- Fresar saídas de condensado em portas e quadros com uma única máquina.
- Evite retrabalhos com referências de batida precisas.
- Usar uma máquina intuitiva, mesmo com operadores não especializados.
- Alternar rapidamente entre trabalhos em perfis diferentes.
- Manter a ordem e a segurança graças à estrutura compacta e racional.
Solicite agora a brochura técnica ou converse com um especialista
Máxima precisão nas operações de drenagem de condensado

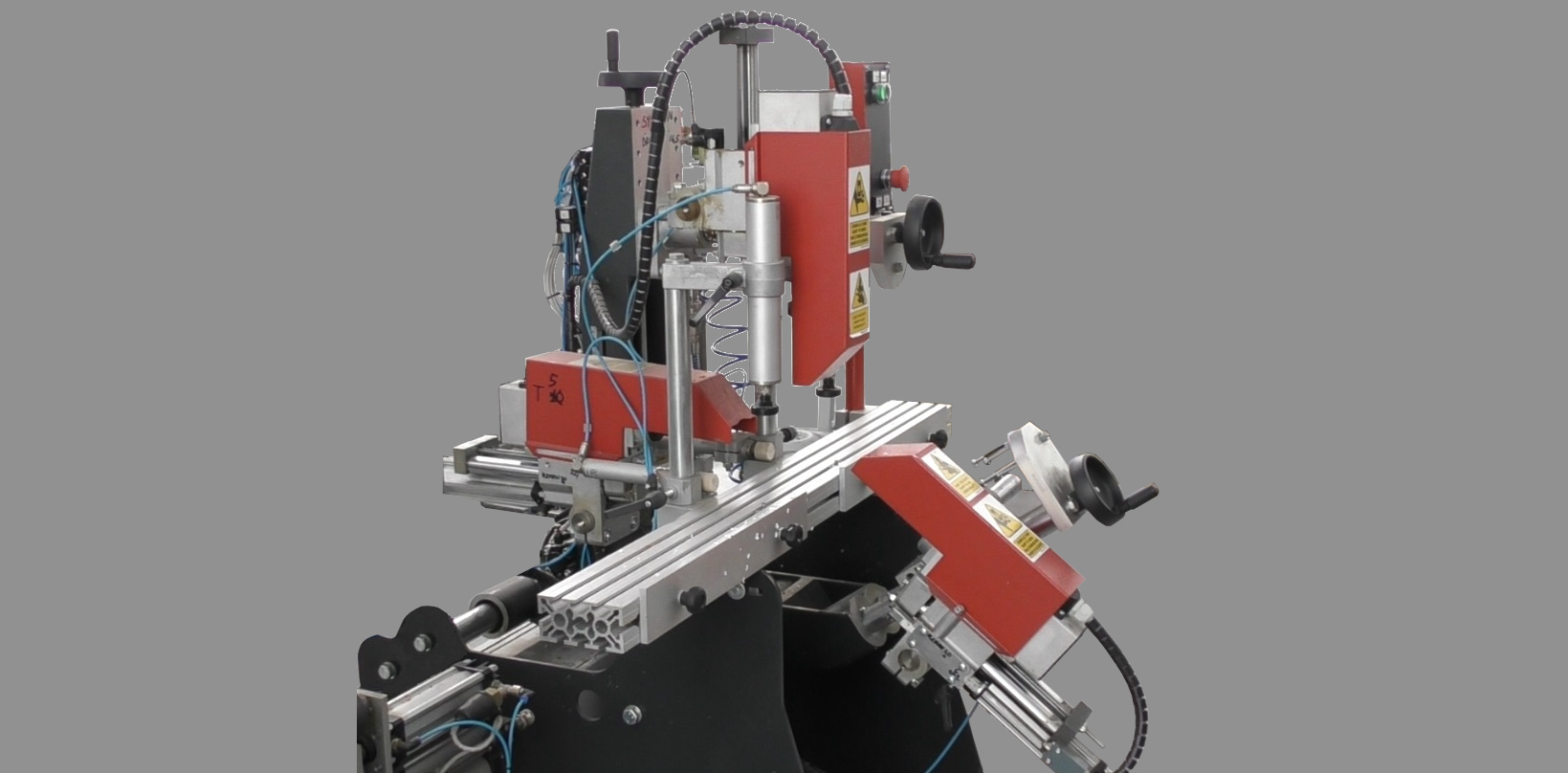

Projetada para garantir velocidade, facilidade de uso e zero retrabalhos, F 164 ALU é a fresadora automática dedicada à execução das aberturas de drenagem de condensado em perfis de alumínio. Graças à sua estrutura compacta e aos três eletromandrinos oleopneumáticos, é ideal para quem busca uma máquina eficiente, fácil de ajustar e adequada para produções flexíveis.
Perfeita para empresas que trabalham tanto com portas quanto com quadros, a F 164 permite operações em três direções combinadas, selecionáveis diretamente no painel. O ciclo é totalmente automático, ativado de forma segura por meio de um comando bimanual, enquanto os pontos de referência retráteis garantem rapidez e repetibilidade nas operações.
5 motivos para escolher o F 164 ALU
- Ciclos super rápidos. A fresagem ocorre em tempos extremamente reduzidos graças aos três eletromandrins de alta frequência.
- Sem manutenção nos mandris. Os motores HF não exigem intervenções periódicas, reduzindo paradas de máquina e custos de operação.
- Máxima flexibilidade operacional. Gestão automática da troca entre descarregamentos internos e externos, com seleção rápida pelo painel.

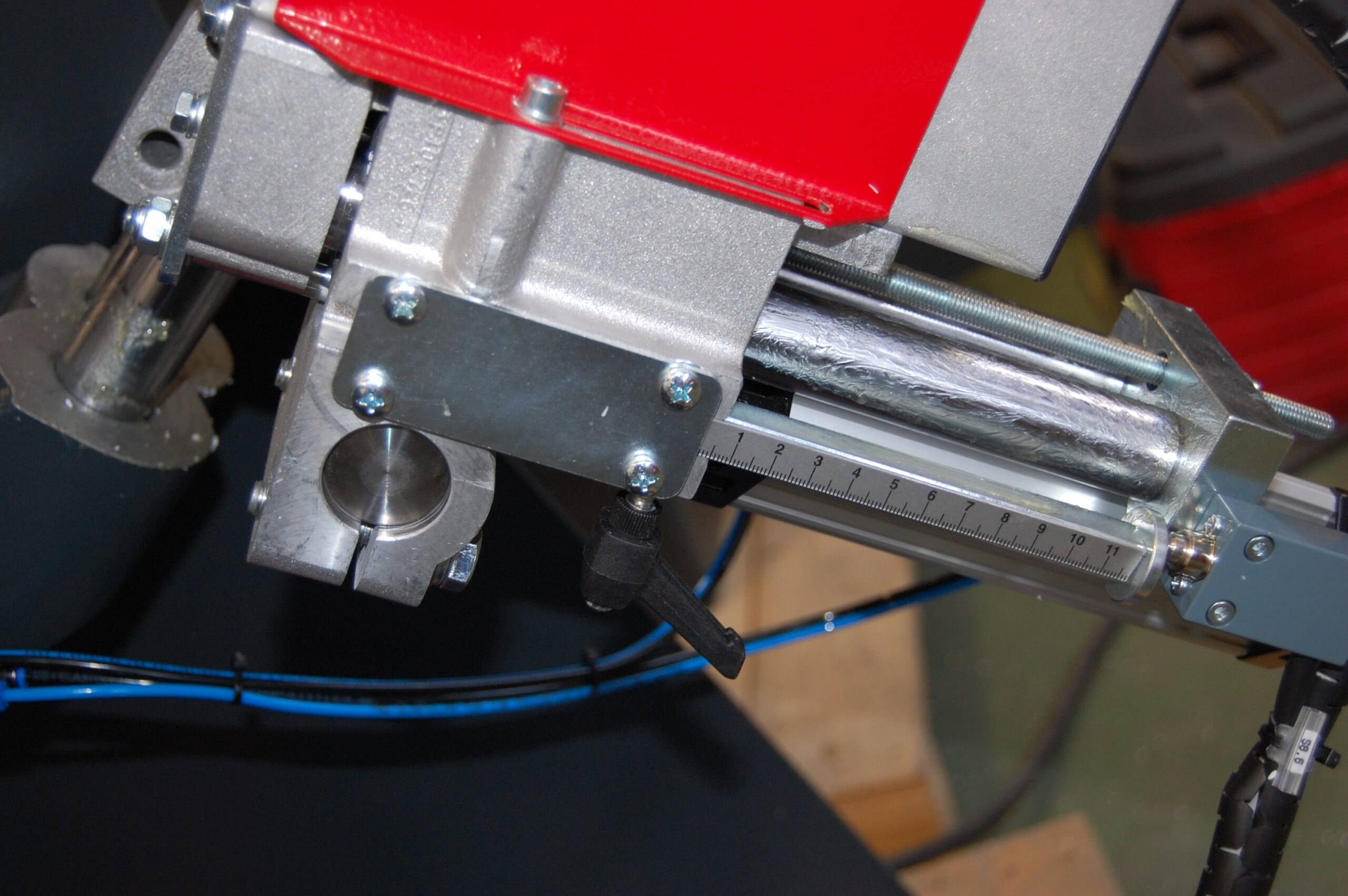

- Ajustes rápidos e intuitivos. Botões e travas mecânicas permitem que o operador configure os ciclos em poucos segundos.
- Fixação de peça segura e precisa. As morsa pneumáticas horizontais e verticais garantem estabilidade durante cada operação.
Detalhes do Produto
A F 164 é projetada especificamente para a fresagem de aberturas para drenagem de condensado, com posicionamento automático e seleção do tipo de processamento (porta ou quadro) diretamente do painel. O sistema permite operar em três direções diferentes, combinadas em pares, garantindo a máxima versatilidade na gestão das geometrias de drenagem. Graças ao movimento pneumático dos eletromandrinos e à configuração compacta, o ciclo se torna estável, preciso e repetível, mesmo em lotes médios e pequenos.
Dimensões
Comprimento: 1.300 mm
Largura: 1.200 mm
Altura: 1.900 mm
Peso: 235 kg
Desempenho
Operador solicitado: 1
Modo: ciclo automático com ativação bimanuais
Produtividade: variável em função da organização manual
Alimentação e consumo
Potência instalada: 1,5 kW
Tensão: 230 V monofásica
Consumo de ar por ciclo: 15 Nl/min
Pressão mínima de operação: 7 bar
Perfis de trabalho
Largura: de 40 a 120 mm
Altura: de 40 a 180 mm
Comprimento: depende da barra utilizada
Funcionalidades e processos suportados
A F 164 é projetada especificamente para a fresagem de ranhuras para drenagem de condensado, com posicionamento automático e seleção do tipo de operação (porta ou moldura) diretamente do painel. O equipamento permite operar em três direções diferentes, combinadas em pares, garantindo a máxima versatilidade na gestão das geometrias de drenagem.
Graças ao manuseio pneumático dos eletromandrinos e à configuração compacta, o ciclo se torna estável, preciso e repetível, mesmo em lotes médios e pequenos.
Opções e configurações
Para se adequar a diferentes necessidades de layout, a F 164 ALU pode ser equipada, sob solicitação, com:
- Suportes laterais SX+DX de 1.500 mm, úteis para o apoio de perfis longos e para melhorar a ergonomia da carga.
Essa configuração opcional permite uma melhor gestão dos fluxos produtivos, mesmo em espaços reduzidos, otimizando os tempos de setup.
TECNOLOGIA E AUTOMATIZAÇÃO
O painel de controle permite uma gestão simplificada dos ciclos, com seleção rápida entre os modos de porta e quadro. Os pontos de batente embutidos e os comandos mecânicos (botões e paradas) possibilitam um ajuste preciso e rápido.
A máquina é compatível com lógicas de produção flexíveis e pode ser facilmente inserida em contextos semi-automáticos ou integrada em linhas de produção mais amplas.
