FAB CUT 3B ALU
Centro de Corte e Trabalho em Alta Velocidade para Perfis de Alumínio
Produtividade extrema, precisão absoluta: o parceiro ideal para quem deseja cortar e trabalhar perfis de alumínio sem compromissos.
Perfeito se:
- Você precisa aumentar drasticamente sua produtividade diária.
- Você quer reduzir o desperdício otimizando as listas de corte.
- Trabalhamos com perfis de alumínio que possuem seções complexas ou que não são perfeitamente retas.
- Você está procurando um carro que garanta precisão constante e confiabilidade ao longo do tempo.
- Você quer reduzir a carga operacional com um sistema CNC integrado e fácil de usar.
Solicite agora o folheto técnico ou converse com um especialista
Produtividade extrema, precisão absoluta: o parceiro ideal para quem deseja cortar e trabalhar perfis de alumínio sem compromissos.
O FAB CUT 3B ALU é um centro de corte e trabalho CNC de 8 eixos, projetado para atender às necessidades dos serralheiros mais exigentes. Capaz de produzir até 220 janelas/turno com uma folha, combina velocidade de processo, adaptabilidade e qualidade constante ao longo do tempo.

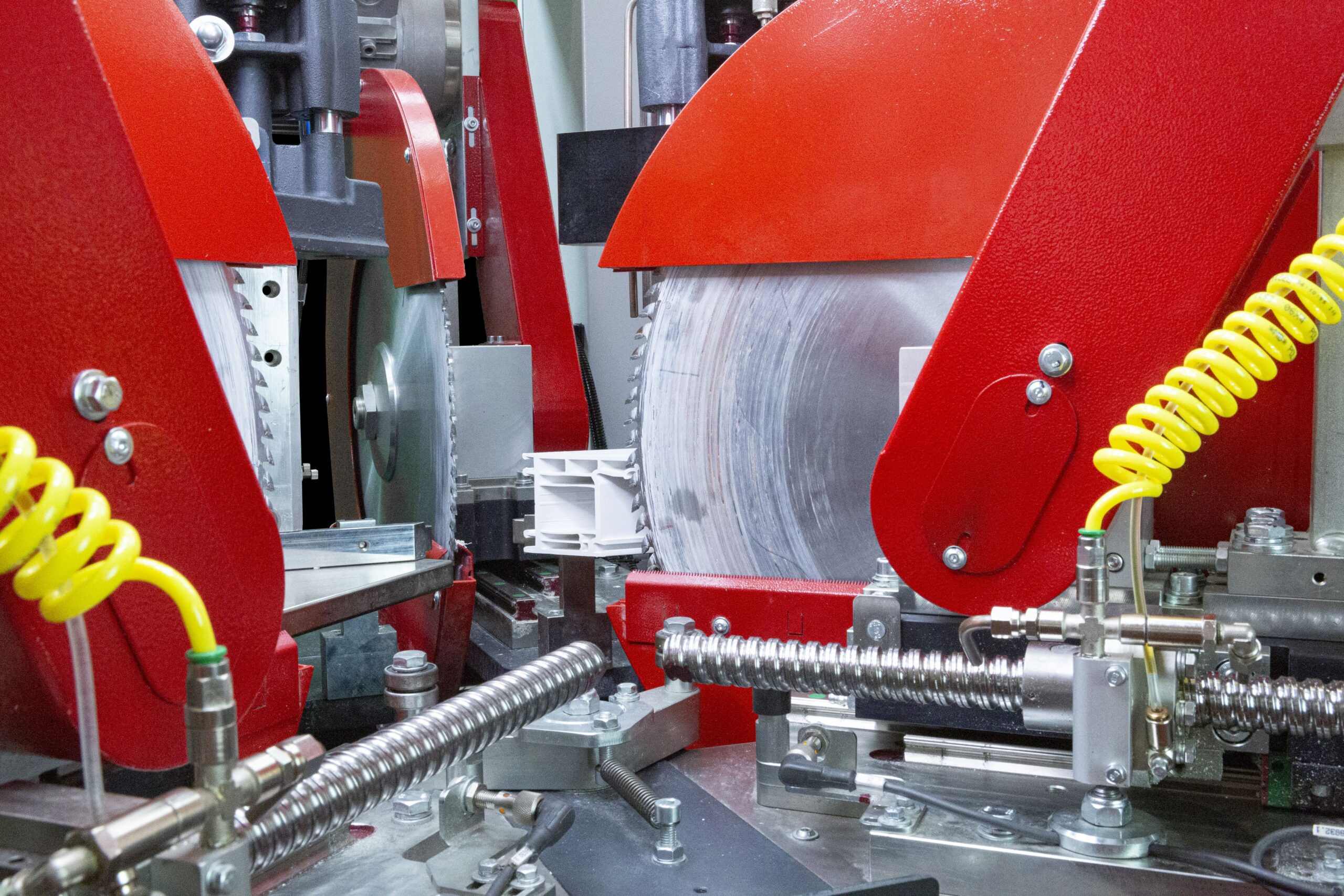

Graças ao módulo de corte com 3 lâminas independentes Ø 550 mm e ao módulo de trabalho com até 12 mandris High Speed, realiza operações e cortes de altíssima precisão, otimizando ao máximo cada ciclo. É a escolha ideal para quem busca automação inteligente, capacidade de adaptação a perfis complexos e um retorno sobre o investimento rápido e mensurável.
5 motivos para escolher o FAB CUT 3B ALU
- Máxima velocidade operacional. Módulo de trabalho com até 12 mandrinas de alta velocidade e corte simultâneo em 3 lâminas sincronizadas: mais operações em menos tempo.
- Adaptabilidade a perfis mais complexos. O sistema de alinhamento automático lineariza também as barras que não são perfeitamente retas, garantindo resultados impecáveis.
- Otimização inteligente das barras. O software GRAF Synergy reduz os desperdícios gerando listas de produção otimizadas.

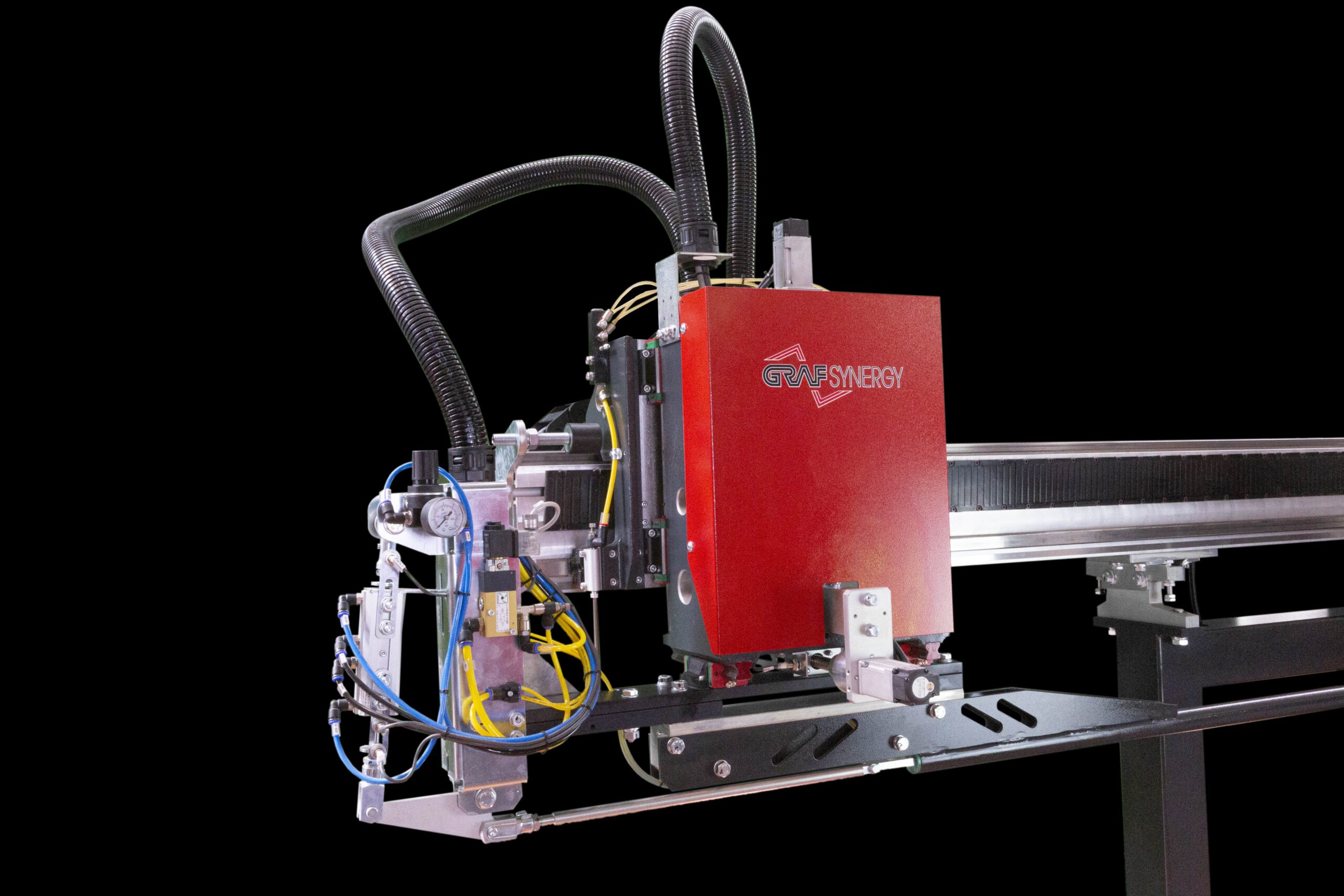

- Precisão micrométrica garantida. Pinça CNC com faixa magnética centesimal: cada corte parte da posição real do perfil.
- Interface intuitiva. Sistema amigável para uma gestão simples e rápida dos ciclos de trabalho, mesmo por um único operador.
Detalhes do Produto
O FAB CUT 3B ALU realiza todas as principais operações em perfis de alumínio, combinando velocidade de execução e estabilidade do resultado.
Dimensões
Comprimento: 15.250 mm
Largura: 3.400 mm
Altura: 2.800 mm
Peso: 4,500 Kg
Alimentação e consumo
Potência instalada: 20 kW
Alimentação: 400 V
Consumo de ar por ciclo: 150 Nl/min
Pressão mínima de operação: 7 bar
Desempenho
Produtividade: até 220 peças/8h*
Operadores necessários: 1
(*dependendo do perfil e das atividades)
perfis de trabalho
Comprimento: 500 / 6.500 mm
Largura: 40 / 130 mm
Altura: 40 / 180 mm
Funcionalidades e processos suportados
Formulário de Trabalho:
- Saídas de drenagem de condensado
- Furos para maçaneta, dobradiças, cilindros
- Arrombamento de fechadura
- Furos de ventilação
- Marcação de feedback
- Trabalhos personalizados sob demanda
Formulário de Corte:
- 3 lâminas Ø 550 mm
- Ângulos de corte: -45° / 90° / +45°
- Movimentação horizontal automatizada
Opções disponíveis
O FAB CUT 3B ALU pode ser configurado com uma ampla gama de opcionais para se adequar perfeitamente a cada necessidade de produção:
- 6 mandrinos adicionais para o módulo de trabalho
- Software STATS para análise de dados de produção
- Fly Optimizer para recuperação automática de sobras
- Opção Recuperar para retrabalhos pós-erro.
- Adaptações personalizadas para perfis especiais
- Conveyor de aparas (1.200/2.000 mm)
- Aspirador industrial com 2 sacos
- Cabine acústica sob medida
- Mesa de descarregamento motorizada (também do lado oposto)
- Integração com Centros de Parafusamento ASG-E (1 ou 2)
- Rotulagem manual ou automática
- Laser para marcação (simples ou duplo)
- Sensores de quebra de ferramenta
TECNOLOGIA E AUTOMATIZAÇÃO
Cada componente do FAB CUT 3B ALU é projetado para se integrar em uma lógica de produção digital e flexível. O centro utiliza softwares proprietários GRAF Synergy para a otimização de listas e o controle das operações, e está preparado para a integração em ambientes de Indústria 4.0.
- Sistema CNC avançado com controle de 8 eixos
- Leitura de posição com banda magnética de alta resolução
- Extratores automáticos e mesas com esteiras motorizadas
- Interface de operador simples e multilíngue
- Compatibilidade com sistemas de monitoramento e rastreamento
Entre em contato conosco para descobrir se o FAB CUT 3B ALU é a solução certa para a sua produção.
