FAB CUT 3BS

Centro de corte e trabalho CNC de alta produtividade para janelas em PVC

A solução integrada para o corte e processamento automático de perfis de PVC: máxima velocidade, precisão centesimal e otimização de recursos

Perfeito se você quiser:

Aumentar drasticamente a produção reduzindo paradas e desperdícios.
Trabalhar com perfis complexos ou com seções não padrão.
Otimize o uso da matéria-prima com um software inteligente.
Automatizar o fluxo produtivo com uma perspectiva 4.0.
Confie em uma interface intuitiva, adequada também para operadores sem experiência.

Solicite agora o folheto técnico ou converse com um especialista

A solução integrada para o corte e processamento automático de perfis de PVC: máxima velocidade, precisão centesimal e otimização de recursos.

O FAB CUT 3BS é o centro de corte e trabalho CNC com 12 eixos controlados, projetado para os fabricantes de janelas que buscam os mais altos níveis de produtividade, com capacidade de até 250 janelas de uma folha em 8 horas, sem abrir mão da precisão, confiabilidade e continuidade operacional.

A configuração é composta por um armazém de carga automática (8 barras), uma pinça CNC de 2 eixos controlados com motor linear e leitura centesimal, dois módulos de trabalho independentes com 11 mandris de alta velocidade em centrino dividido, e um módulo de corte horizontal com 3 lâminas Ø550 mm sincronizadas.

Graças ao software de gestão integrado, o sistema otimiza o uso das barras e registra cada atividade da máquina. A planta está preparada para a Indústria 4.0, com monitoramento remoto e integração gerencial completa.

5 motivos para escolher o FAB CUT 3BS

Velocidade máxima e continuidade operacional
Dois módulos de trabalho independentes com 11 mandris de alta velocidade, além de um módulo de corte com 3 lâminas sincronizadas, garantem desempenho constante mesmo em ciclos complexos.
Precisão centesimal garantida
Sistema de alinhamento automático e pinça CNC com leitura de posição em fita magnética: trabalhos perfeitos mesmo em barras não retas.
Redução de desperdícios e custos
O software GRAF Synergy otimiza as listas de produção, reduzindo o número de barras necessárias.
Ampla versatilidade e compatibilidade de perfis
Trabalha automaticamente com perfis de 500 a 6.500 mm, com seções de até 130×180 mm. Todos os processos necessários em PVC são suportados.
Gestão simplificada e conectada
Software intuitivo, monitoramento operacional completo e preparação para a Indústria 4.0 conectado a sistemas de gestão.

Detalhes do Produto

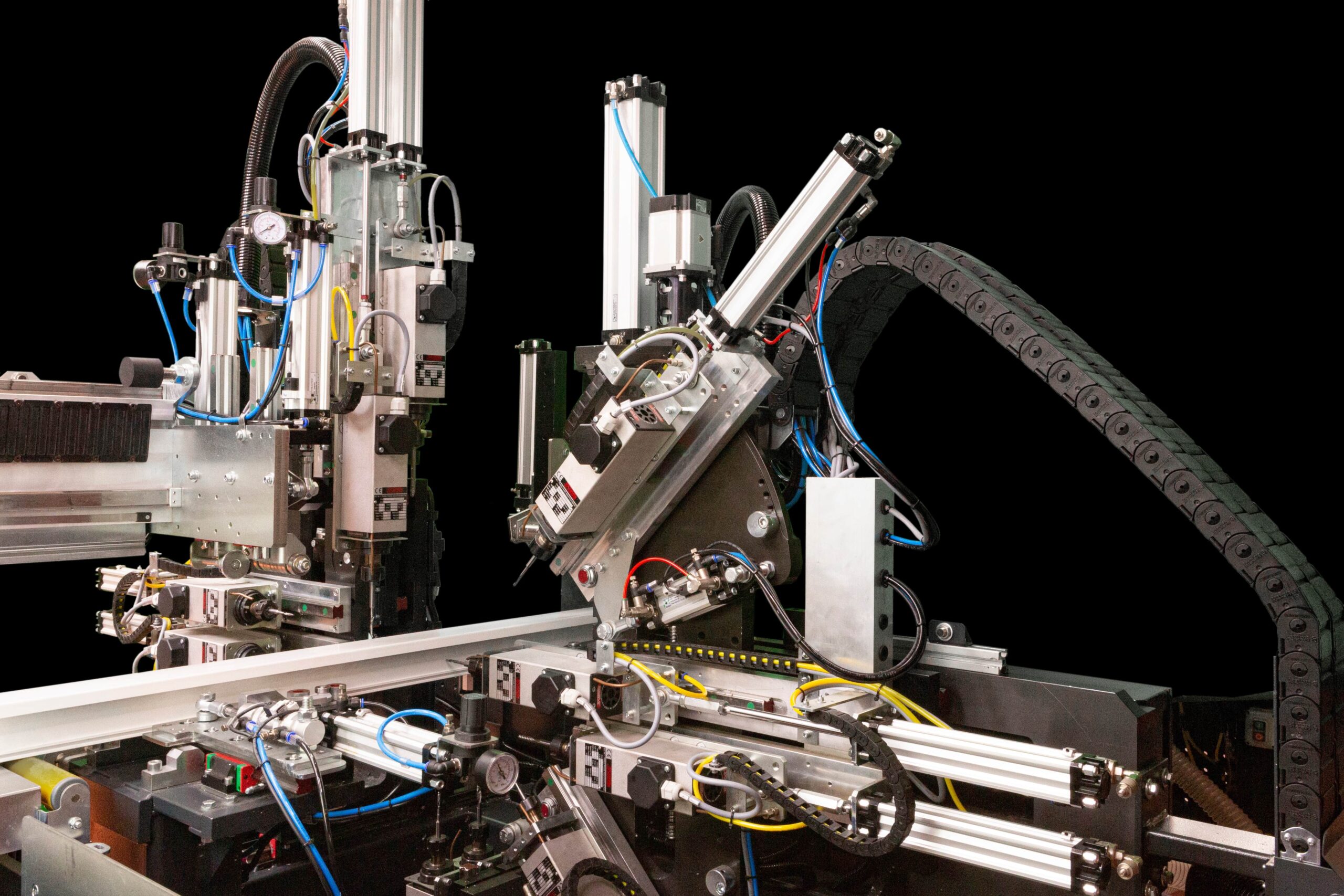

O FAB CUT 3BS realiza todos os processos padrão e especiais do setor de esquadrias em PVC, com dois módulos de trabalho independentes, equipados no total com 11 mandris de alta velocidade. O módulo de corte horizontal com 3 lâminas Ø550 mm permite cortes a -45° / 90° / +45°, mesmo em perfis com vedação.

Dimensões

Comprimento: 15.250 mm

Largura: 3.400 mm

Altura: 2.800 mm

Peso: 4,500 kg

Desempenho

Ciclo de tempo: Até 250 quadros/8h* (dependendo de perfis e processos)

Operadores necessários: 1

Alimentação e consumo

Potência instalada: 22 kW

Alimentação: 400 V

Consumo de ar: 180 Nl/min

Pressão mínima: 7 bar

Perfis profissionais

Comprimento do perfil: 500 – 6.500 mm

Largura do perfil: 40 – 130 mm

Altura: 40 – 180 mm

Funcionalidades e processos suportados

Principais processos:

Furos de maçaneta, cilindro, dobradiça, ventilação
Saídas para drenagem de condensado
Chaves para fechaduras
Marcação de feedback
Cortes angulares em perfis de PVC

Opções e configurações sob demanda

O FAB CUT 3BS é personalizável com uma ampla gama de opcionais para se adequar a qualquer necessidade de produção:

Mandrino adicional (12°)
Laser para controle de quebra de ferramenta
STATS: software para análise de dados de produção (diária, semanal, mensal, anual)
Fly Optimizer: detecção automática de restos de barra e otimização de lista
Opção “Recuperar”: reinserção de peças defeituosas com nova lista
Soluções personalizadas para perfis especiais (mediante análise técnica prévia)
Mesa de descarga motorizada do lado oposto
Conveyor de aparas (1.000 ou 2.000 mm)
Aspirador com 2 sacos
Etiquetadora (manual ou automática com aplicador)
Laser único ou duplo para marcação de perfis
Cabine acústica personalizada
Preparação para conexão a 1 ou 2 Centros ASG-E

Tecnologia e automação integrada

O FAB CUT 3BS combina gestão CNC de 12 eixos, software proprietário intuitivo e sistema de alinhamento automático para oferecer o máximo em termos de precisão,
eficiência e controle.

Importação automática de listas de corte
Otimização de barras em tempo real
Monitoramento completo dos ciclos de máquina
Conexão com os sistemas de gestão
Compatibilidade Indústria 4.0

Quer descobrir como o FAB CUT 3BS pode melhorar sua produção?

Solicite o folheto completo ou uma consultoria personalizada com nossos especialistas.
