FAB CUT ALU
Centro de corte e trabalho CNC para perfis de alumínio
Máxima produtividade e precisão em cada perfil: seu aliado para a automação completa.
Perfeita se:
- Você precisa produzir em grandes volumes mantendo uma precisão milimétrica.
- Você quer minimizar a intervenção humana e maximizar a automação.
- Você está procurando um centro de corte e trabalho CNC flexível e compacto.
- Gerencie perfis que não estão perfeitamente alinhados e obtenha resultados impecáveis.
- Você deseja uma instalação preparada para a Indústria 4.0 e conectada ao sistema de gestão.
Solicite agora o folheto técnico ou converse com um especialista
Máxima produtividade e precisão em cada perfil: seu aliado para a automação completa.
FAB CUT ALU é um centro de corte e trabalho CNC de 7 eixos projetado para automatizar completamente o processamento de perfis de alumínio. Graças à sua configuração avançada e à tecnologia GRAF Synergy, permite realizar em um único ciclo todas as operações necessárias: fresagem, perfuração, rebaixos e corte em ângulo. O módulo de trabalho de alta velocidade, combinado com um sistema de corte preciso com lâmina ascendente, garante resultados impecáveis e repetibilidade constante ao longo do tempo.
Esta solução é voltada para serralheiros e fabricantes industriais que buscam confiabilidade, precisão e um alto grau de automação. O sistema otimiza o uso das barras, reduz o desperdício e simplifica a gestão operacional por meio de um software inteligente de programação e controle.
Otimize o desempenho das barras com o software integrado GRAF Synergy.
- Centro de trabalho compacto com usinagens multi-eixo de alta velocidade
- Cortes precisos mesmo em barras que não estão perfeitamente retas, graças ao alinhamento automático.
- Ideal para grandes produções: até 100 janelas/turno com um único operador.
Integração opcional com módulos de cabeçote e centros de aparafusamento
5 motivos para escolher o FAB CUT ALU
- Automação completa com otimização de barras. O software GRAF Synergy importa automaticamente as listas de produção e otimiza o uso das barras, reduzindo o desperdício e aumentando o rendimento do material.
- Máxima precisão mesmo em perfis imperfeitos. Um sistema inovador de alinhamento lineariza automaticamente barras que não estão perfeitamente retas, garantindo sempre um trabalho preciso.
- Versatilidade em operações de alta velocidade. O módulo de trabalho acomoda até 12 mandris de alta velocidade (6 padrão), para realizar todas as principais operações em perfis de alumínio.

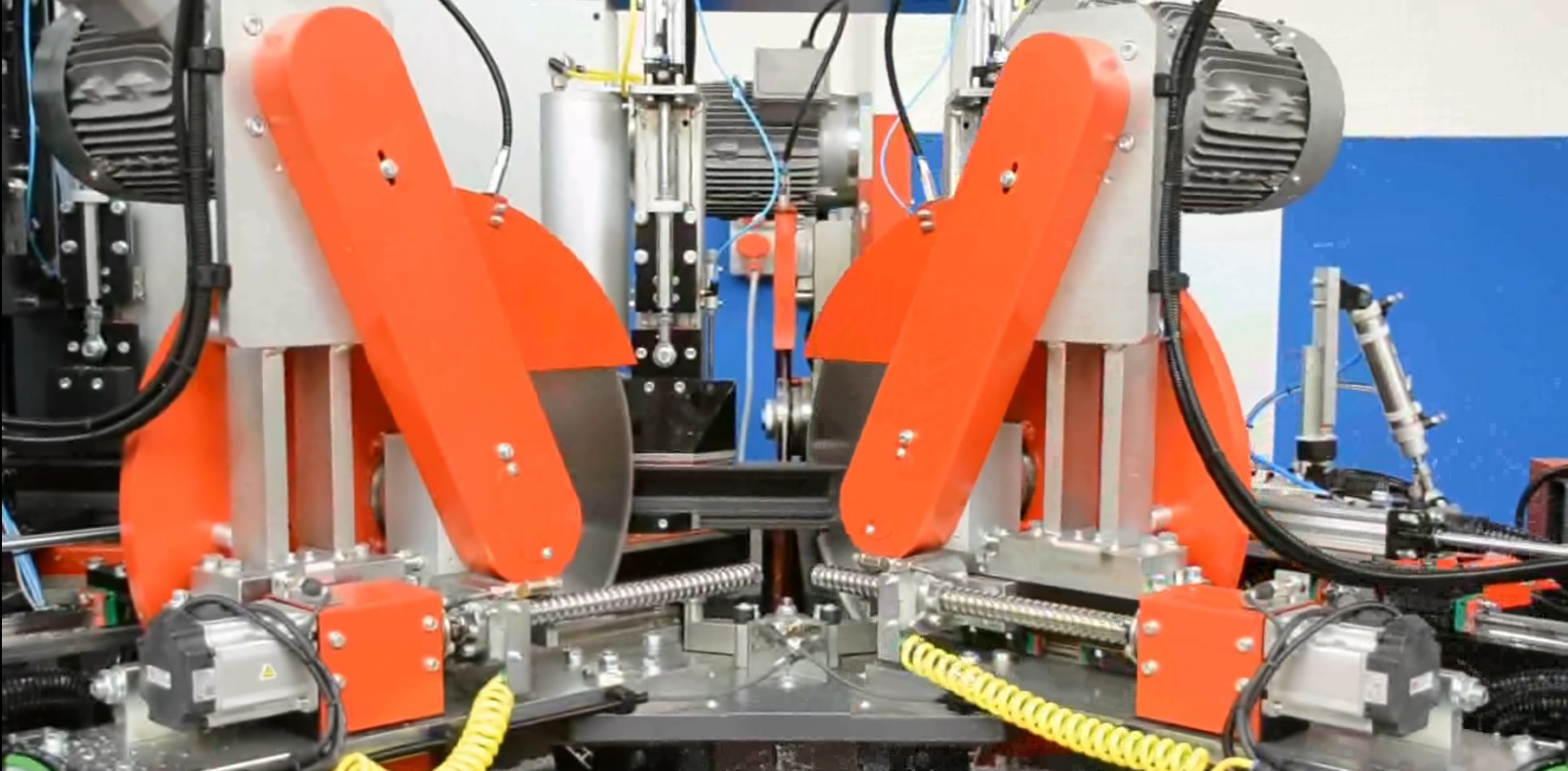

- Cortes perfeitos com lâmina ascendente CNC. O módulo de corte é equipado com uma lâmina de Ø 500 mm em movimento ascendente, permitindo cortes precisos em ângulos (-45° / 90° / +45°) mesmo em seções grandes.
- Alto desempenho com um único operador. Produtividade de até 100 janelas por turno de 8 horas, com gestão simplificada por um único funcionário.
Detalhes do Produto

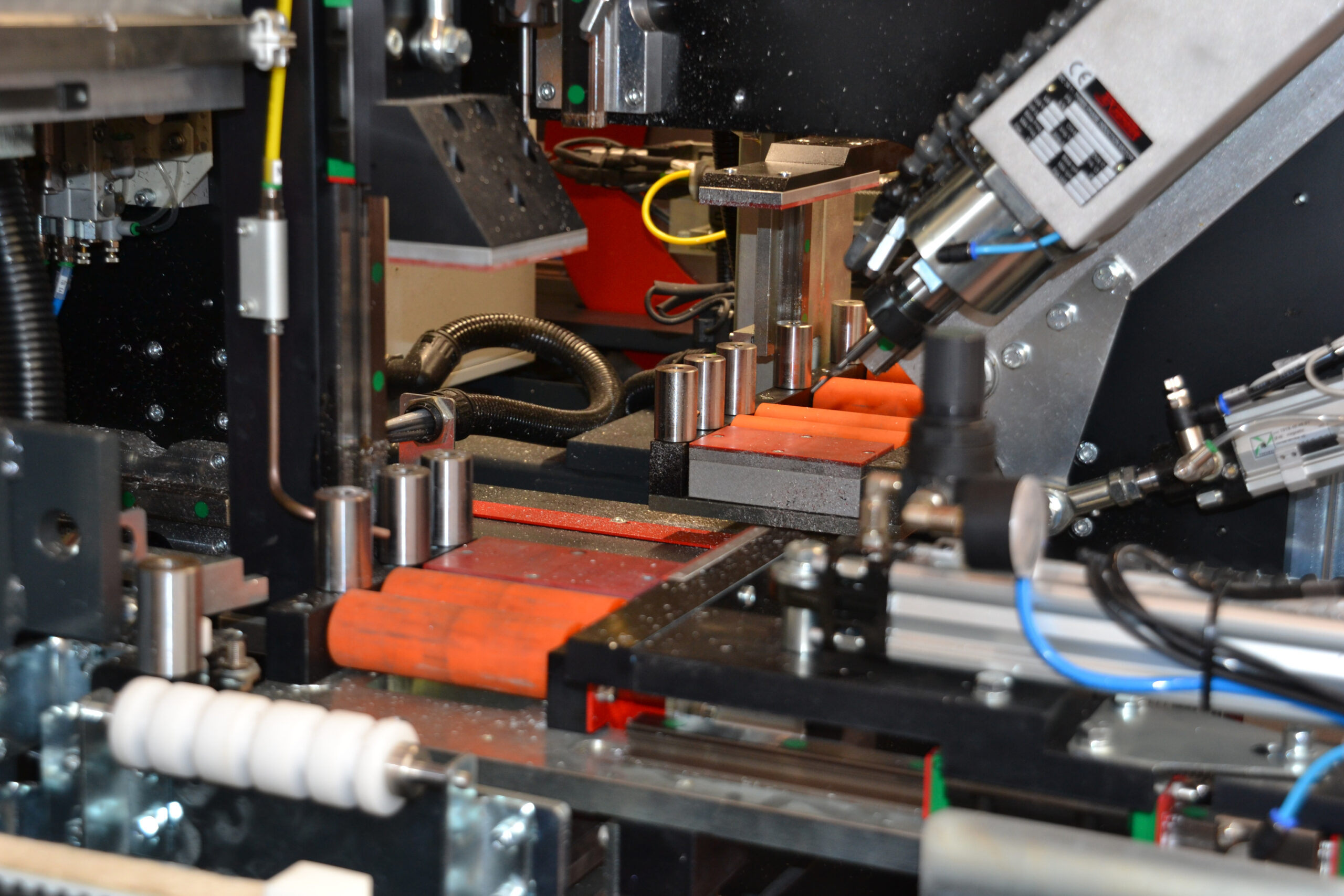

O módulo de trabalho é equipado com 6 mandrins de alta velocidade (expansíveis para 12), projetados para realizar todos os processos necessários nos perfis de alumínio.
Dimensões
Comprimento: 14.900 mm
Largura: 3.400 mm
Altura: 2.500 mm
Peso: 3.000 kg
Alimentação e consumo
Potência instalada: 20 kW
Alimentação: 400 V
Consumo de ar por ciclo: 120 Nl/min
Pressão mínima de operação: 7 bar
Desempenho
Produtividade: até 100 janelas/turno*
Operadores necessários: 1
(*com base nos tipos de perfis e trabalhos exigidos)
perfis profissionais
Comprimento: 700 / 6.500 mm
Largura: 40 / 130 mm
Altura: 40 / 130 mm
Funcionalidades e processos suportados
- Furos para alças e dobradiças
- Marcação e cortes para fechaduras
- Furos de cilindro, ventilação e trabalhos personalizados

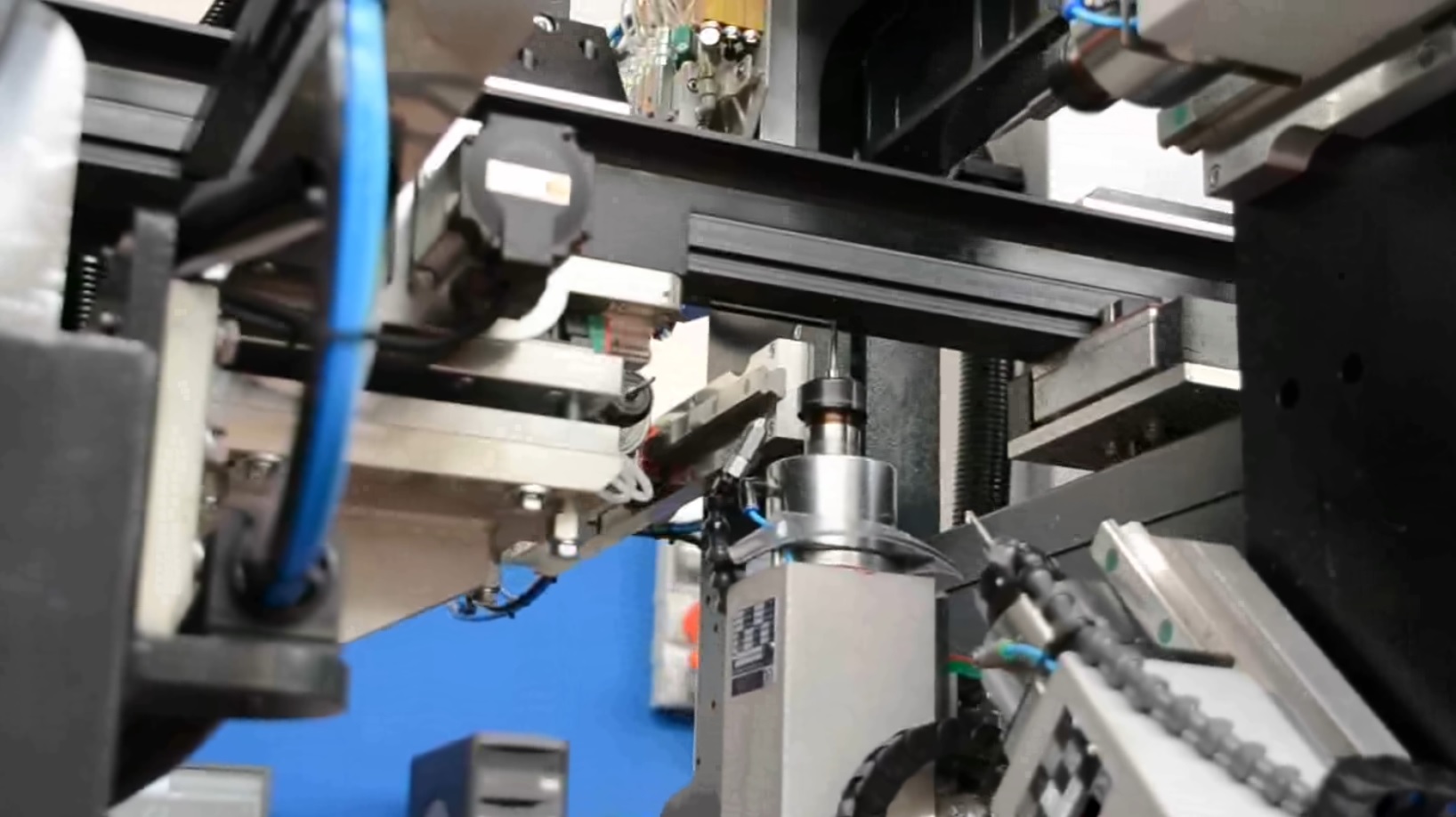

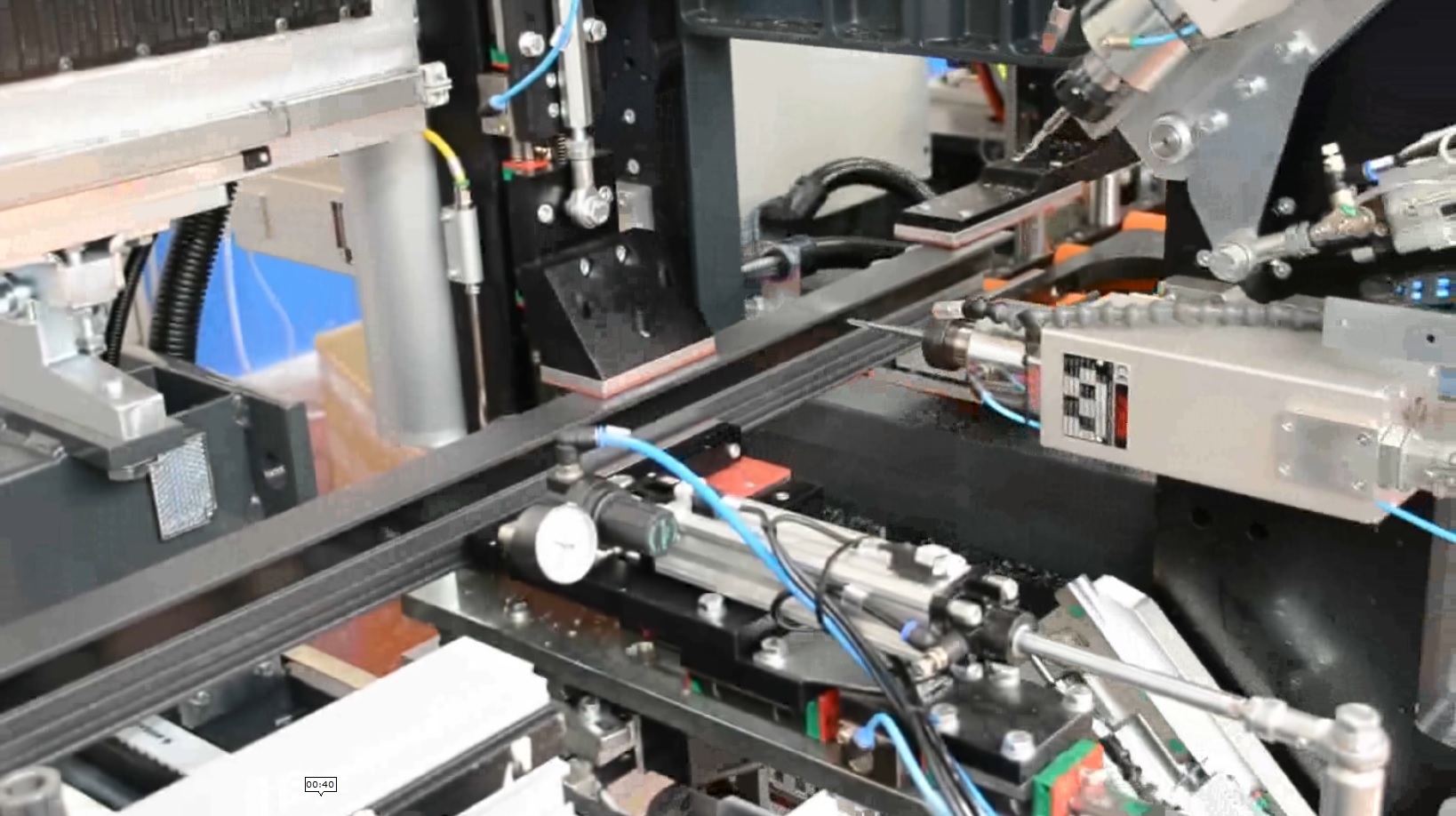

- Asole para drenagem de condensado

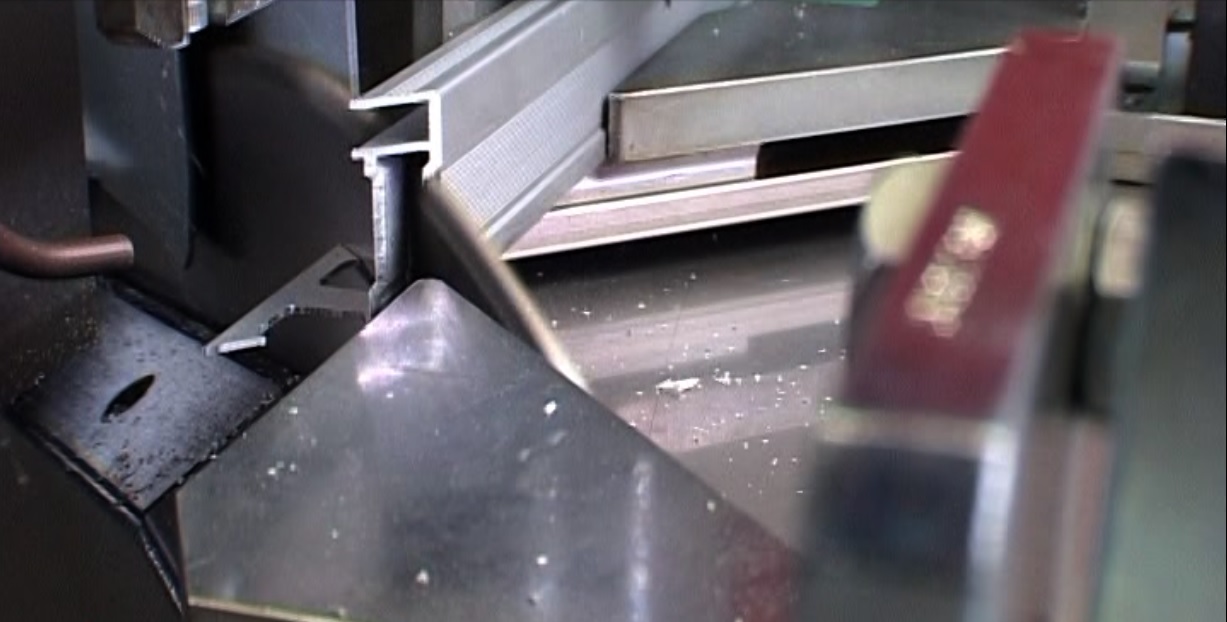

O perfil é bloqueado por um eixo longitudinal que garante estabilidade e precisão durante cada operação. O módulo de corte é equipado com uma lâmina de Ø 500 mm com movimento ascendente controlado por CNC, para cortes precisos e repetitivos a -45°, 90° e +45°.
Opções disponíveis
O FAB CUT ALU é um sistema totalmente personalizável, projetado para se adaptar a cada necessidade de produção. Sob demanda, é possível configurar:
- Mais 6 mandrins de alta velocidade (total de 12)
- Sistema de pinça de barras CNC em guia prismática com 2 eixos controlados
- Carregamento de barras de 400 a 700 mm
- Lâmina Ø 550 mm para perfis de até 180 mm
- Rotação da lâmina para cortes intermediários CNC (ângulos variáveis)
- Sensores de quebra de ferramenta
- Sistema Recuperar (otimização de cortes a serem retrabalhados)
- Fly Optimizer (medição automática de restos de barra)
- Stats (software de análise de produtividade)

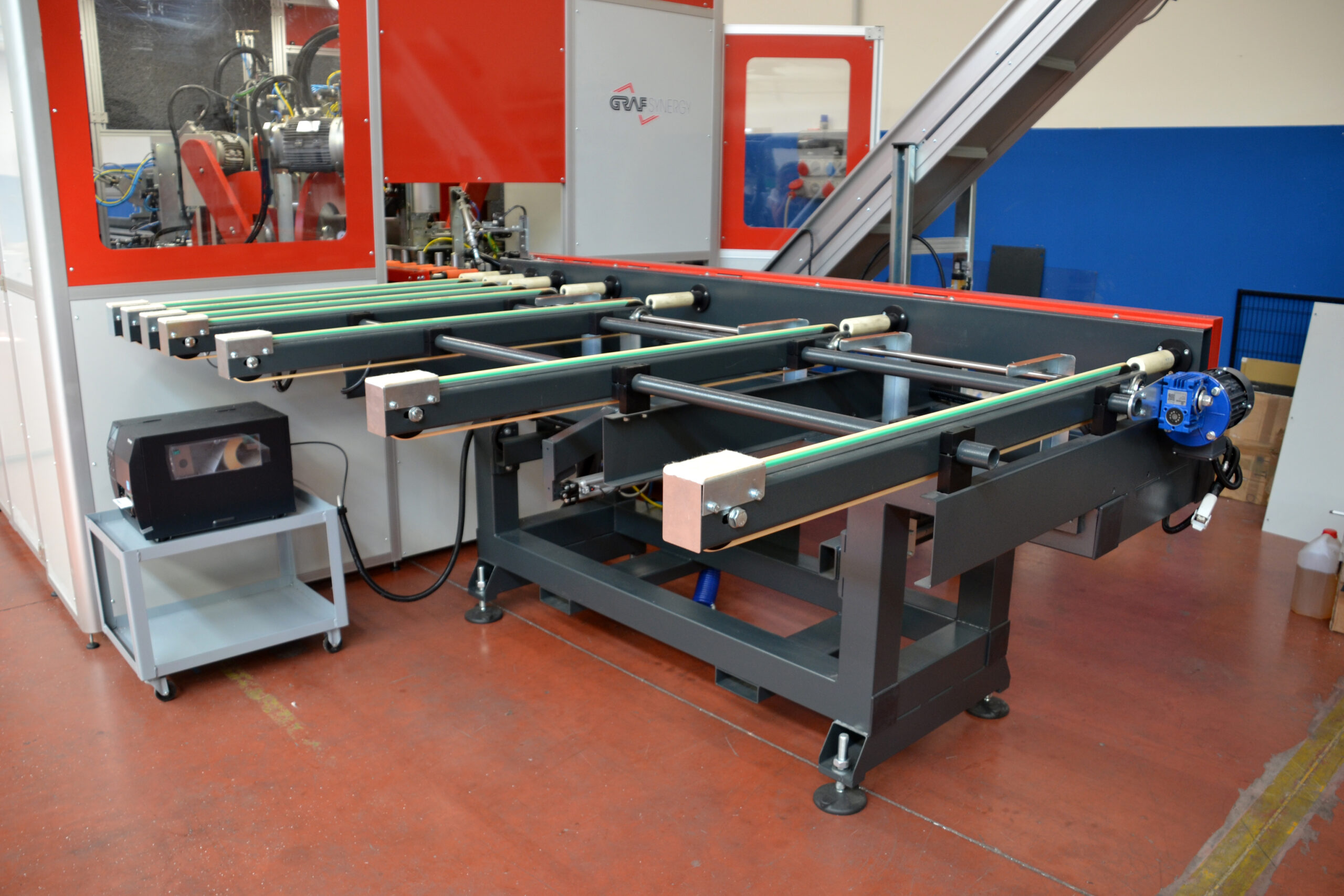

- Mesa de descarregamento motorizada com saída do lado oposto
- Cabine acústica, transportador de aparas, aspirador, etc.
TECNOLOGIA E AUTOMATIZAÇÃO
O coração tecnológico do FAB CUT ALU é o software proprietário GRAF Synergy, que gerencia automaticamente cada etapa da produção: desde o carregamento de perfis até a otimização das listas, passando pelo armazenamento dos dados de produção. A interface intuitiva simplifica o uso diário e permite a conexão direta com os sistemas de gestão empresarial. A máquina é preparada para a Indústria 4.0, com funcionalidades de conexão remota, teleassistência, diagnóstico preditivo e relatórios avançados.
Entre em contato conosco para descobrir se FAB CUT ALU é a solução certa para a sua produção.
