FAB CUT F1
Centro de Corte e Trabalho CNC para perfis em PVC
Automatize o corte e o processamento de perfis com máxima precisão e uma economia real de tempo e material.
Perfeito se você quiser:
- Reduzir drasticamente o desperdício de barras graças à otimização de software.
- Obtenha acabamentos perfeitos mesmo em barras não retas.
- Aumentar a produtividade com um único operador.
- Automatizar o ciclo completo de corte e furação em um espaço reduzido.
- Integrar sensores, módulos e software de análise na perspectiva da Indústria 4.0.
Solicite agora o folheto técnico ou converse com um especialista
Automatize o corte e o processamento de perfis com máxima precisão e uma economia real de tempo e material.
Centro de trabalho CNC de 5 ou 6 eixos controlados, FAB CUT F1 representa a solução mais avançada para o corte e processamento de perfis em PVC. Equipado com as tecnologias mais inovadoras, integra em um único sistema as funções de corte, furação, fresagem e marcação, gerenciando automaticamente todo o processo com uma precisão constante ao longo do tempo.
Ideal para empresas que desejam automatizar e otimizar a produção, é compacto, eficiente e facilmente integrável nos modernos fluxos da Indústria 4.0. A gestão inteligente das listas de corte reduz o desperdício de material e as paradas de máquina, garantindo um ROI rápido e mensurável.
5 motivos para escolher o FAB CUT F1
- Otimização total das listas de produção. O software GRAF Synergy permite utilizar o menor número possível de barras, reduzindo os desperdícios e maximizando o rendimento.
- Cortes e perfurações com altíssima precisão. O grampo CNC com leitura centesimal e o sistema de alinhamento automático garantem resultados consistentes, mesmo com barras deformadas.

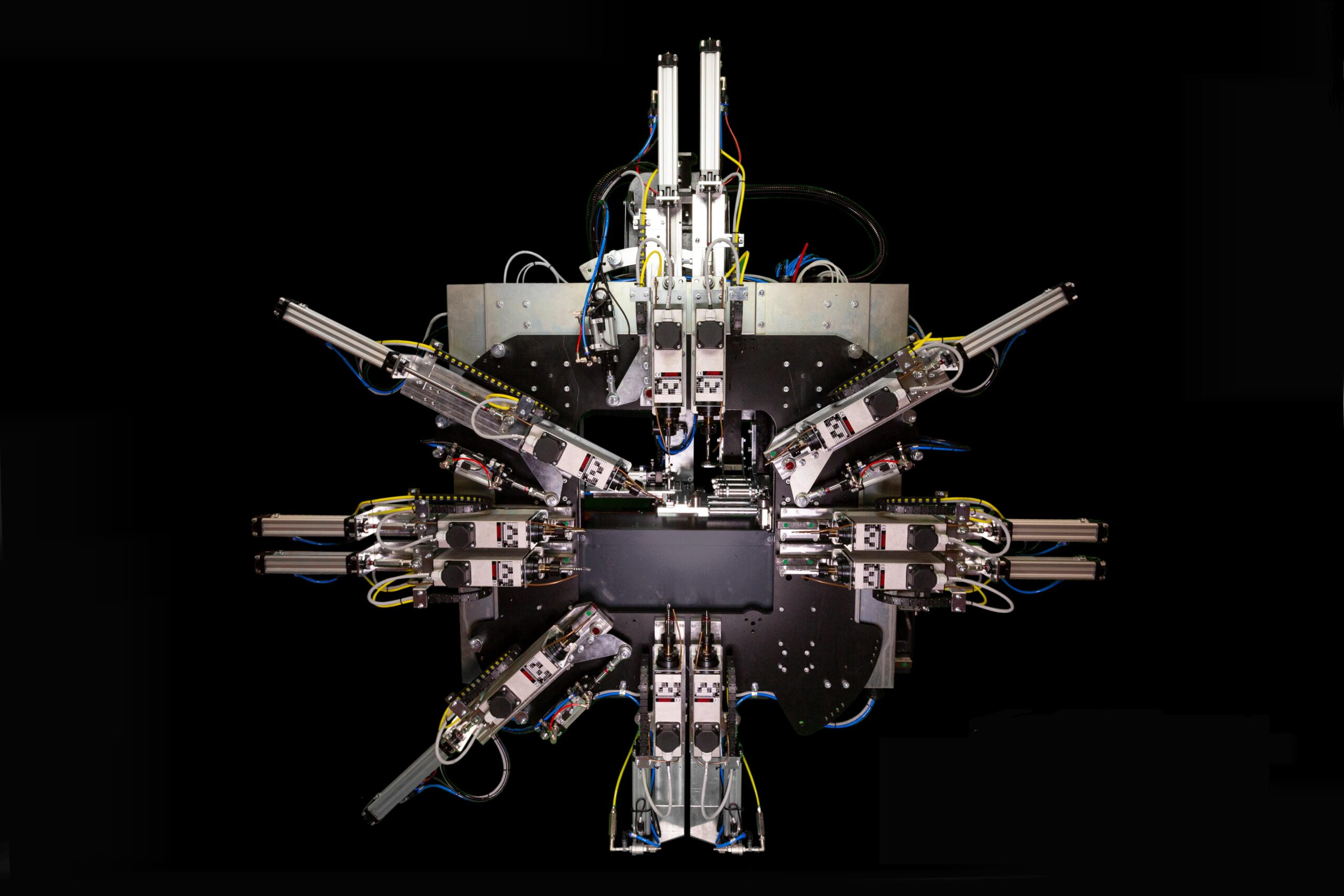

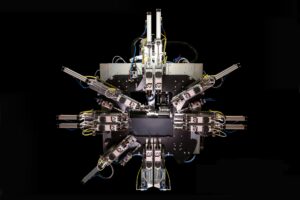

- Alta velocidade de processamento. Módulo com 6 (expansíveis para 12) mandrins de alta velocidade e lâmina ascendente de Ø 500 mm para cortes limpos e rápidos.
- Uso intuitivo, mesmo para operadores não experientes. Interface simples e gestão automatizada dos ciclos reduzem o treinamento necessário e aceleram a implementação.
- Integração com a Indústria 4.0. Compatível com sistemas de gestão, análise de dados e controle remoto: preparado para o futuro.
Detalhes do Produto
FAB CUT F1 foi projetado para executar de forma totalmente automática os principais processos necessários na fabricação de janelas e portas em PVC.
Dimensões
Comprimento: 14.900 mm
Largura: 3.400 mm
Altura: 2.500 mm
Peso: 3.000 kg
Alimentação e consumo
Potência instalada: 14 kW
Tensão: 400 V
Consumo de ar: 120 Nl/min
Pressão mínima: 7 bar
Desempenho
Até 180 janelas de uma folha em 8 horas*
*Depende do tipo de perfil e dos serviços solicitados
Operadores necessários: 1
Perfis de trabalho
Comprimento: 700 / 6.500 mm
Largura: 40 / 130 mm
Altura: 40 / 130 mm
Funcionalidades e processos suportados
O FAB CUT F1 é projetado para executar de forma totalmente automática as principais operações necessárias na fabricação de janelas e portas em PVC. O módulo de trabalho de alta velocidade suporta:
- Furos de maçaneta, cilindro, dobradiça
- Saídas de drenagem de condensado
- Marcação de feedback
- Orifícios de ventilação
- Scassi para fechadura
- Todos os serviços personalizados solicitados em perfis de PVC

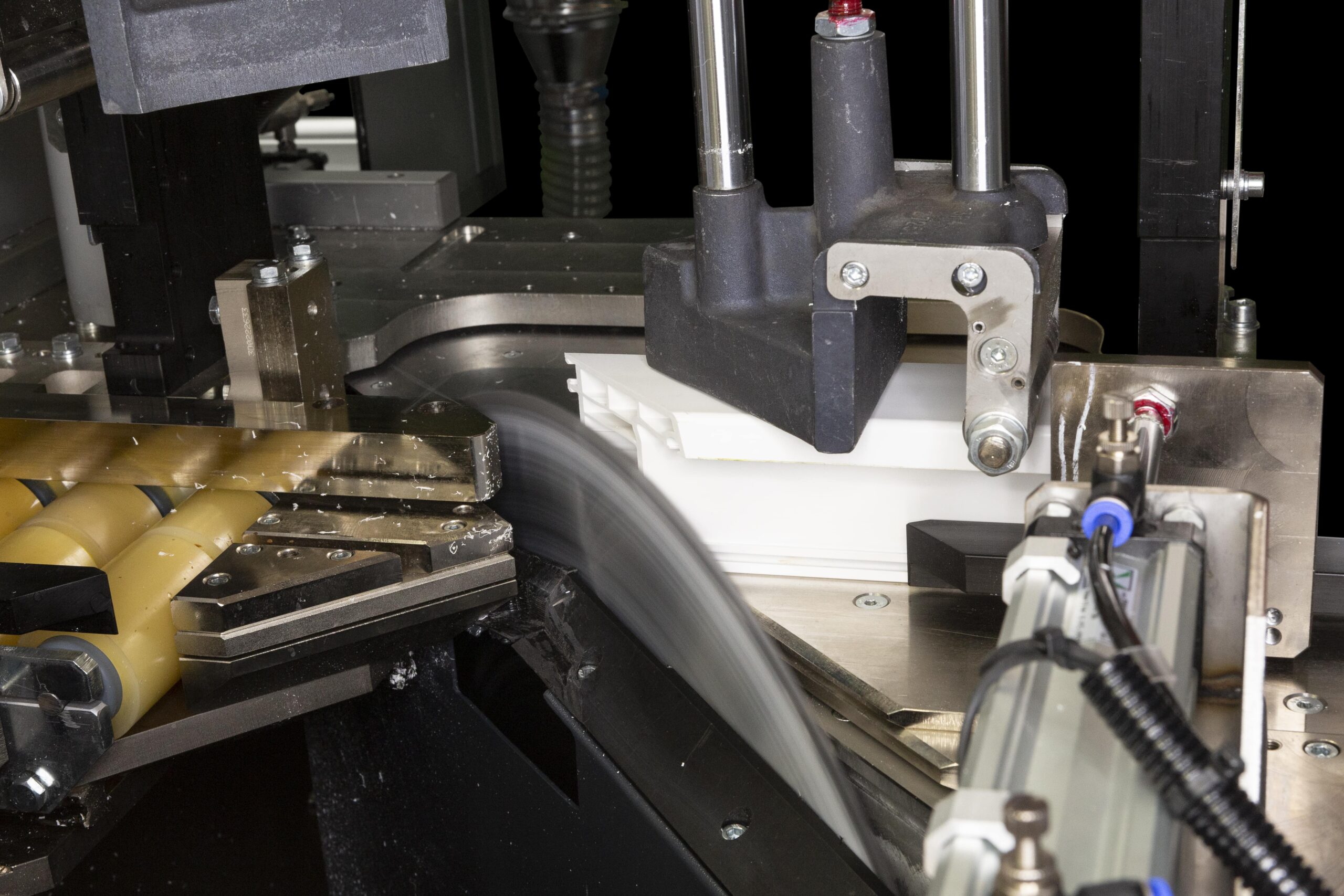

O módulo de corte possui uma lâmina ascendente de Ø 500 mm (opcional Ø 550 mm) para cortes precisos a -45° / 90° / +45°, mesmo em perfis com vedação.
Opções e configurações
- O FAB CUT F1 se adapta perfeitamente às diversas necessidades de produção graças a uma gama completa de opções:
- Configuração de 12 mandrins
- Rotação da lâmina com motor brushless para cortes angulares intermediários
- Sistema de captura de barras com pinça CNC em guias prismáticas
- Carregamento de barras curtas de 400 mm
- Módulo de descarga com saída do lado oposto à carga
- Conveyor de aparas, aspirador, cabine acústica
- Conexão com 1 ou 2 Centros de Parafusamento ASG-E
- Etiquetadora manual ou automática
- Sensores de altura/largura do perfil para controle de erros
- Versão para processamento de alumínio, cabeçote de travessas, V-Notch
Tecnologia e automação
Toda a arquitetura do FAB CUT F1 é projetada para garantir eficiência, precisão e controle. O software de gestão permite que:
- Importar e otimizar automaticamente as listas de corte
- Analisar dados de produção com o módulo STATS
- Recuperar peças com a opção “Recuperar”
- Medir e reutilizar os resíduos com o Fly Optimizer
Os sensores inteligentes e a arquitetura CNC o tornam completamente integrável nos processos da Indústria 4.0, com controle remoto, análise de desempenho e manutenção preditiva.
