FAB CUT PLASMA
Centro de corte e processamento para reforços metálicos
Tecnologia combinada de plasma + lâmina para uma produtividade avançada
Perfeito para:
- Departamentos de produção que trabalham com reforços em metal.
- Oficinas que desejam automatizar todas as operações de corte e processamento.
- Empresas que desejam sincronizar a produção de metal/PVC.
- Realidades que buscam a redução do tempo de ciclo e maior eficiência.
- Produções intensivas com altas exigências de versatilidade.
Solicite agora o catálogo técnico ou converse com um especialista
Corte e processamento, tudo em uma única instalação

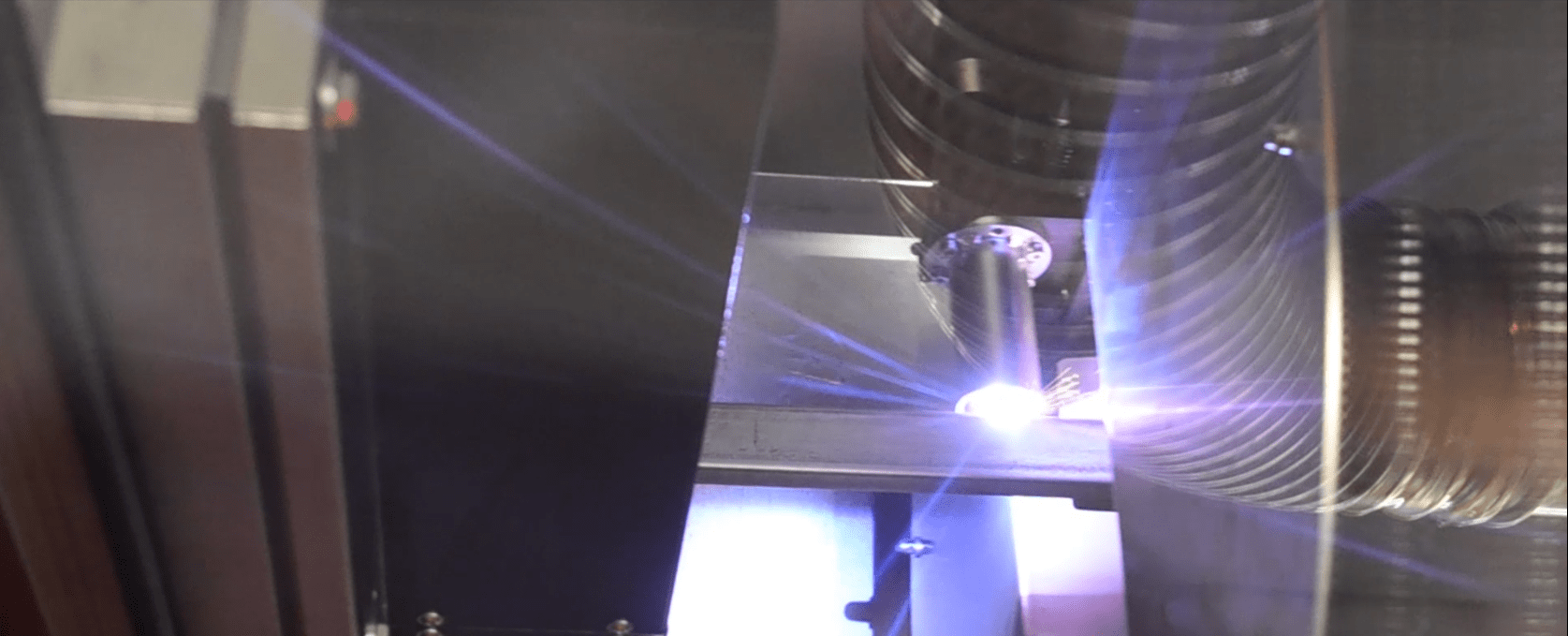

A FAB CUT PLASMA é um centro de corte CNC que combina o corte com lâmina descendente à tecnologia de plasma, integrando todos os processos necessários nos reforços metálicos: recortes, furos, rebaixos e cortes.
Gerenciado por um controle numérico de 4 eixos, permite alta precisão e automação.
O sistema pode ser configurado para se sincronizar perfeitamente com os centros PVC GRAF Synergy, otimizando todo o fluxo produtivo.
O software avançado permite a importação automática das listas de produção e inclui sistemas inteligentes para a gestão do corte e dos resíduos.
Por que escolher o FAB CUT PLASMA
- Planta combinada única no seu gênero. Processos e cortes integrados em uma única solução automatizada.
- Redução dos tempos de execução. Simplifique e acelere as operações com os reforços.
- Produção síncrona PVC/metálico. Alinhado aos fluxos dos centros de corte de PVC para ciclos mais ágeis.
- Otimização contínua. Fly Optimizer para reutilização de resíduos e minimização de desperdícios.
- Confiabilidade ao longo do tempo. Controle eletrônico de desgaste da lâmina e estrutura robusta.
Detalhes do Produto
FAB CUT PLASMA é um centro de corte CNC que combina o corte com lâmina descendente à tecnologia de plasma, integrando todos os processos necessários nos reforços metálicos: recortes, furos, rebaixos e cortes.
Gerenciado por um controle numérico de 4 eixos, permite alta precisão e automação.
Dimensões da máquina
Comprimento: 14.525 mm
Largura: 3.400 mm
Altura: 2.800 mm
Peso: 2,850 kg
Alimentação e consumo
Potência instalada: 13 kW
Tensão: 400 V
Consumo de ar: 1.200 Nl/min
Pressão mínima: 7 bar
Desempenho e operadores
- Até 240 janelas/8h (1 folha)*
- Operadores necessários: 1
(*de acordo com o tipo e seção do metal)
Perfis de trabalho
Comprimento: 700 – 6.500 mm
Largura: 20 – 80 mm
Altura: 20 – 60 mm
Módulos operacionais
Formulário de Trabalho
- Estrutura: Plasma rotativo CNC de 4 eixos
- Processos: furos, ilhós, recortes em perfis metálicos
Formulário de Corte
- Estrutura: 1 Lâmina Ø 350 mm
- Movimento: Descendente
- Ângulo: Corte fixo a 90°
Formulário de Carga
- Estoque máximo de 9 barras
- Spintore com motor sem escovas e cremalheira
- Carregamento através de cintas
Formulário de Descarregamento
- Descarregamento com extrator pneumático
- Mesa com cintas e fotocélulas de segurança
- Capacidade máxima: 10 peças
Opções disponíveis
- Unidade de plasma opcional
- Bloqueio de morsa com eixos controlados
- Descida de lama com eixo controlado
- Rotação da lâmina com inversor para controle de corrente
- Segunda pinça de descarga em eixo controlado
- Mesa de descarregamento automático (5.000 mm)
- Tapete de aço para coleta de perfis descarregados
- Montagem apenas com corte de lâmina (versão simplificada)
Uma única máquina para processos completos em reforços metálicos. Entre em contato conosco para uma demonstração técnica do FAB CUT PLASMA.
