FAZ II
Centro de montagem de ferramentas automatizadas para esquadrias de PVC
Aumente a produtividade e reduza a mão de obra na montagem de ferramentas
Perfeito se deseja:
- Automatizar a montagem de ferragens, reduzindo a dependência do operador.
- Aumentar o número de peças trabalhadas por turno sem comprometer a qualidade.
- Padronizar o processo reduzindo erros manuais e retrabalhos.
- Otimize os espaços na oficina com uma máquina compacta e integrável.
- Conectar o banco a uma linha de produção existente com sistemas automatizados.
Solicite agora o folheto técnico ou converse com um especialista
Aumente a produtividade e reduza a mão de obra na montagem de ferramentas

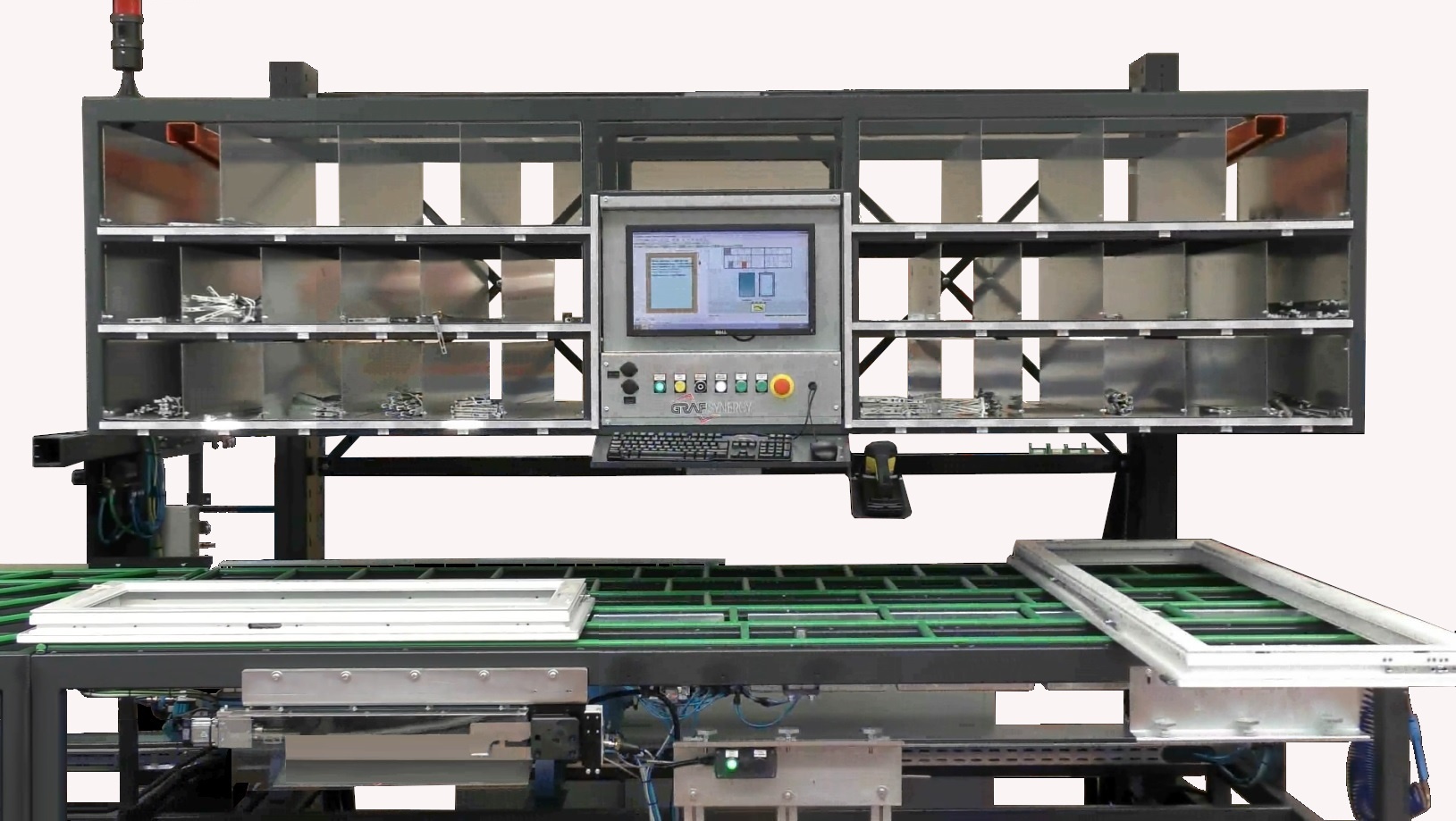

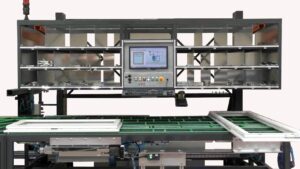

O FAZ II é um centro de trabalho compacto e automatizado projetado pela GRAF Synergy para agilizar e padronizar a montagem de ferragens em portas de PVC. Graças à sua dupla estação – bancada de preparação e mesa de parafusamento – permite montar até 240 quadros por turno, com apenas um operador.
Enquanto o primeiro quadro está sendo parafusado, o próximo já pode ser pré-montado, garantindo um fluxo de produção contínuo e sem interrupções.
Equipado com software inteligente, seleção automática de parafusos e dispositivos de alta velocidade, o FAZ II se integra facilmente nas linhas de produção existentes, melhorando a eficiência e reduzindo os tempos de configuração.
5 motivos para escolher o FAZ II
- Produção ininterrupta. O pré-montagem e a parafusagem ocorrem em paralelo: o operador nunca fica esperando.
- Integração com linhas existentes. Graças aos sistemas de transporte automatizados, o FAZ II se encaixa perfeitamente em fluxos produtivos contínuos.
- Interface amigável. O software orienta passo a passo até mesmo operadores sem experiência, indicando o compartimento de onde retirar cada elemento.
- Ampla biblioteca de ferramentas e perfis. Banco de dados integrado para a gestão dos programas de montagem de acordo com os tipos de janela.
- Ilha compacta e organizada. O armazenamento integrado com 32 compartimentos garante ordem e agilidade na busca pelas ferramentas.
Detalhes do Produto
O FAZ II permite automatizar todas as fases críticas da montagem de ferragens em portas de PVC.
Dimensões
Comprimento: 6.750 mm
Largura: 3.760 mm
Altura: 2.500 mm
Peso: 1.800 kg
Desempenho
Produtividade: até 240 quadros/8h*
Operadores necessários: 1
(*dependendo do tipo de perfil e ferramenta)
Alimentação e consumo
Potência instalada: 4,5 kW
Tensão: 400 V
Consumo de ar: 800 Nl/min
Pressão de operação: ≥ 7 bar
Perfis e dimensões trabalháveis
Dimensão máxima da folha: 2.500 x 1.200 mm
Dimensão mínima da folha: 350 x 500 mm
Largura do perfil: de 50 a 130 mm
Funcionalidades e processos suportados
- Corte e posicionamento de ferramentas na bancada de preparação, com indicação visual do compartimento de onde retirar cada elemento.
- Parafusamento em alta velocidade, com 2 parafusadeiras equipadas com seleção automática de parafuso e ajuste de profundidade.
- Rotação automática da porta em 180° para permitir o trabalho em ambos os lados
O sistema permite uma produção regular, padronizada e minimiza a margem de erro humano.
Opções e configurações disponíveis
O centro de montagem FAZ II é configurável para se adaptar a necessidades específicas de produção. Entre os opcionais disponíveis:
- Versão para uso de parafusos não padrão
- Elevador vertical para melhorar a logística interna
- Mesa de descarregamento automático para linha de produção
- Programação dedicada para tipos específicos de janelas
Cada opcional permite aumentar ainda mais a eficiência operacional e a personalização do fluxo produtivo.
Tecnologia e automação
O FAZ II é gerenciado por um software dedicado com uma interface gráfica intuitiva, projetada para simplificar as atividades diárias e minimizar erros. Entre os recursos tecnológicos:
- Software inteligente com banco de dados de ferramentas
- Ajuste automático da profundidade de aperto
- Seleção automática do tipo de parafuso, com base no programa em uso
- Dispositivos de alta velocidade para otimizar os tempos de ciclo
A máquina está preparada para integração em linhas de Indústria 4.0, com possibilidade de controle remoto e interconexão gerencial.
