HDHS
Mesa automática para furos de dobradiça em portas de PVC
Perfuração automática de alta precisão, logo após a soldagem
Perfeita se você quiser:
- Automatizar a perfuração de dobradiças, reduzindo a necessidade de intervenções manuais.
- Elimine erros de posicionamento com referências precisas.
- Reduzir o espaço ocupado abaixo da soldadora.
- Integrar um processo que geralmente é manual de forma online.
- Aumentar a qualidade e a repetibilidade das portas.
- Trabalhar até mesmo com um único operador.
Solicite agora o folheto técnico ou converse com um especialista
Máxima eficiência na fase pós-solda
O HDHS é o caixa eletrônico projetado pela GRAF Synergy para otimizar a fase de perfuração das dobradiças em portas de PVC.

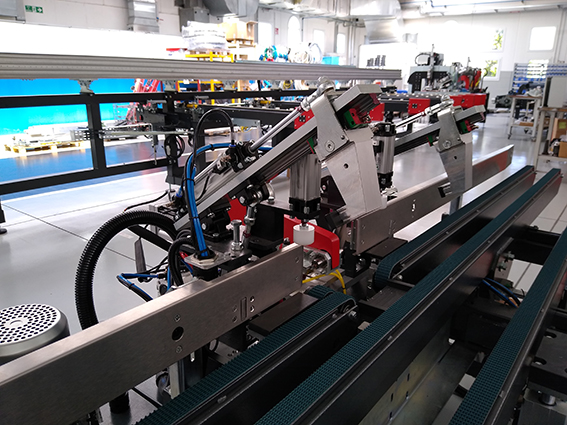

Graças à sua cabeça de perfuração bidirecional e ao bloqueio pneumático preciso, o HDHS garante resultados rápidos, repetíveis e perfeitamente alinhados, partindo da referência geométrica mais confiável: a borda externa do quadro.
Projetado para ser instalado logo após a soldadora, o HDHS não apenas automatiza uma fase crítica do processo, mas também pode substituir completamente a mesa de resfriamento tradicional, reduzindo espaço e mão de obra.
Uma aliada perfeita para fabricantes de esquadrias que desejam aumentar a produtividade, evitar erros manuais e integrar facilmente o processamento de dobradiças em uma linha compacta.
5 motivos para escolher HDHS
- Furação automática e precisa. Graças ao posicionamento mecânico da cabeça e à referência na borda externa da porta, cada furo é perfeitamente alinhado.
- Menos operadores, menos erros. A máquina move e posiciona o quadro de forma autônoma, permitindo que um único operador gerencie todo o ciclo.
- Integração inteligente. Pode substituir a mesa de resfriamento: mesmo espaço ocupado, uma função a mais, sem tempo perdido.
- Qualidade constante em cada ciclo. A profundidade de perfuração é controlada por um regulador automático: cada porta está pronta para montagem, sem retoques.
- Interface simples e imediata. Configuração e gestão intuitivas: até mesmo pessoal sem experiência pode operar com segurança.
Detalhes do Produto

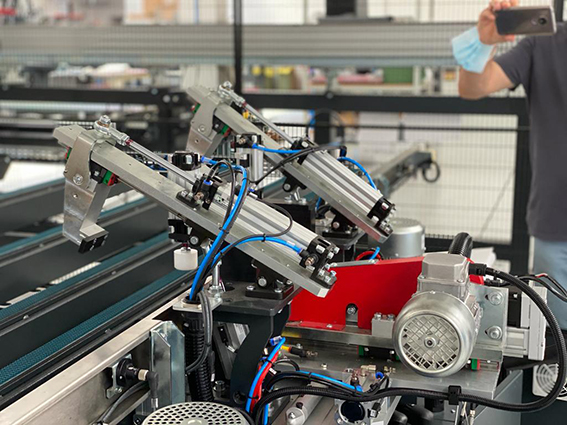

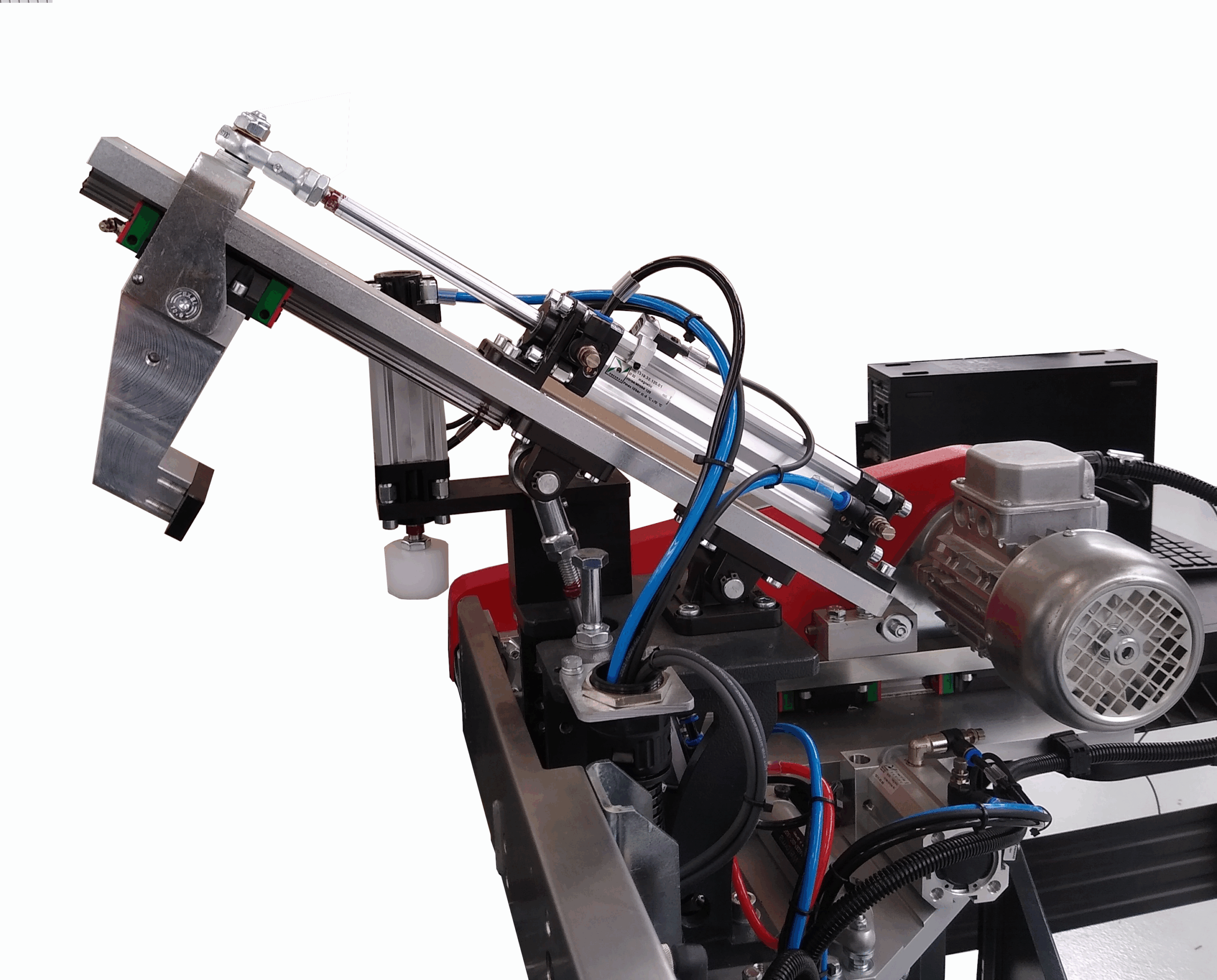

O HDHS é especificamente projetado para realizar a perfuração das cavidades de dobradiça em portas de PVC. Sua estrutura compacta e funcional abriga uma cabeça de perfuração bidirecional com posicionamento mecânico, além de um conjunto de morsa pneumática (2 horizontais + 2 verticais) que garante o perfeito bloqueio da porta durante o processamento.
Dimensões
Comprimento: 4.000 mm
Largura: 1.400 mm
Altura: 3.500 mm
Peso: 1.200 kg
Desempenho
Produtividade: depende da velocidade da soldadora conectada
Operadores necessários: 1
Alimentação e consumo
Potência instalada: 2 kW
Tensão de alimentação: 400 V
Pressão mínima de operação: 7 bar
Consumo de ar por ciclo: 10 Nl/min
Perfis de trabalho
Dimensões mínimas: 370 x 300 mm
Dimensões máximas: 2.800 x 1.000 mm
Funcionalidades e processos suportados
Todo o ciclo de perfuração é otimizado para tempos rápidos e absoluta repetibilidade, permitindo evitar retrabalhos ou correções manuais.
Principais operações: Furos para dobradiças em portas pós-solda
Opções e configurações
O HDHS pode ser configurado sob demanda para se adaptar a diferentes níveis de automação e layouts produtivos.
Entre os opcionais disponíveis:
- Posicionamento da cabeça em eixo controlado: para maior flexibilidade e integração com software de gestão CNC
- Configurações personalizadas para layouts compactos ou fluxos de produção dedicados
Graças à sua modularidade, o HDHS se adapta tanto a pequenas linhas semi-automáticas quanto a sistemas totalmente automatizados.
Tecnologia e automação: automação a serviço da precisão
A máquina é operada por uma lógica pneumática de alta confiabilidade, integrada com um regulador automático de profundidade que garante uniformidade em cada operação.
Disponível em versão integrável a sistemas digitais, o HDHS pode ser configurado para a Indústria 4.0 e conectado via tags aplicativas para controle remoto, backup e assistência preditiva.
A GRAF Synergy oferece suporte técnico completo, desde a instalação até o treinamento operacional, além de manutenção avançada na nuvem.
Quer tornar a perfuração das portas mais rápida e precisa?
Baixe o folheto para descobrir todos os detalhes técnicos e as configurações disponíveis.
Entre em contato conosco para receber um orçamento personalizado ou para agendar uma demonstração do sistema HDHS, ao vivo ou remotamente.
Nossa equipe está à disposição para ajudá-lo a integrar essa solução na sua linha de produção.
