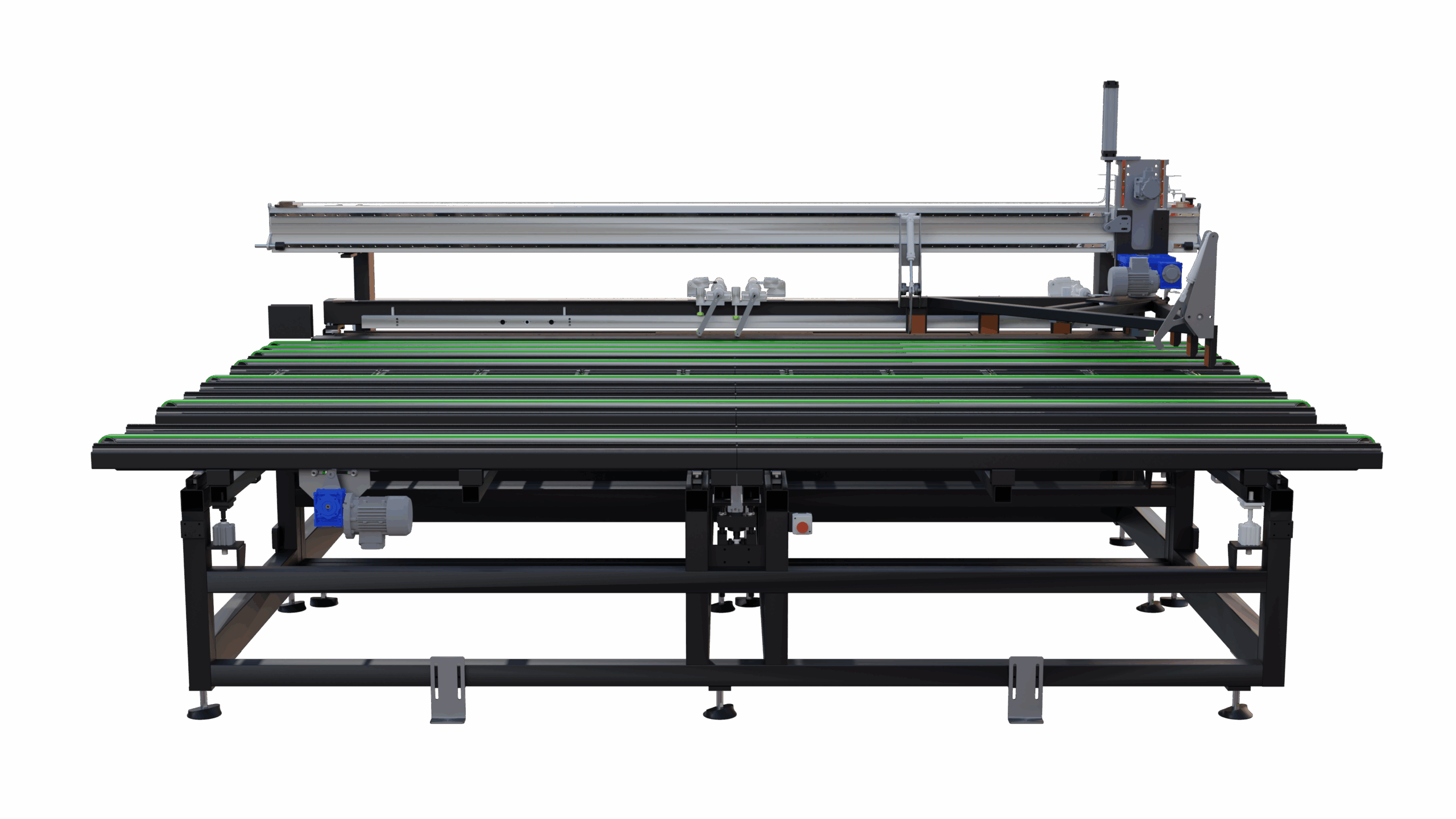

RFA 300 CNC
Cortadora automática horizontal para perfis de PVC
Acabamento perfeito em todos os quatro lados, sem qualquer intervenção manual
Perfeita para…
- Corte automático completo em 4 lados da moldura.
- Piano antigraffio e correias motorizadas para movimentação delicada.
- Lâmina Ø 300 mm com avanço CNC para cortes perfeitos.
- Compatibilidade com linhas automatizadas e Indústria 4.0.
- Sistema de bloqueio com 4 morsa pneumáticas rotativas.
Solicite agora o folheto técnico ou converse com um especialista
Acabamento perfeito em todos os quatro lados, sem qualquer intervenção manual
Projetada para integração em linhas de produção automatizadas, a RFA 300 CNC é a desbastadora horizontal que permite o processamento completo de quadros em PVC em um ciclo contínuo. Cada lado é desbastado com precisão, sem a necessidade de rotações manuais, garantindo velocidade, repetibilidade e qualidade constante.
A movimentação das peças ocorre em uma ampla superfície equipada com escovas antirrisco e correntes motorizadas, que também protegem os perfis mais delicados contra arranhões e danos.
O coração operacional é uma lâmina de Ø 300 mm com avanço eletrônico em eixo controlado e subida pneumática, para um corte uniforme e sem vibrações.
Por que escolher a RFA 300 CNC
- Acabamento completo em um único ciclo. Um sistema de 4 morsa pneumáticas rotativas fixa firmemente a estrutura e a orienta automaticamente, permitindo o acabamento sequencial dos quatro lados sem intervenções manuais.
- Superfície antiderrapante e movimentação suave. O transporte das estruturas é feito sobre esteiras motorizadas montadas em uma superfície com revestimento antiderrapante, ideal também para perfis laminados ou pintados.
- Corte de alta precisão com lâmina CNC. O avanço da lâmina é controlado por controle numérico, com ajuste automático da espessura de corte através do deslocamento eletrônico do batente de referência.
- Gestão inteligente e interface intuitiva. A máquina é controlada por um PC industrial com software proprietário GRAF Synergy. Reconhece as peças através de transmissão de dados da linha ou leitor de código de barras.
- Preparada para a Indústria 4.0. A RFA 300 CNC é facilmente integrável em sistemas digitalizados, graças à conectividade avançada, gestão remota e lógicas de rastreabilidade.
Detalhes do Produto
Projetada para integração em linhas de produção automatizadas, a RFA 300 CNC é a refiladora horizontal que permite o processamento completo de quadros em PVC em um ciclo contínuo.
Dimensões da máquina
Comprimento: 4.550 mm
Largura: 3.900 mm
Altura: 2.300 mm
Peso: 1,800 kg
Desempenho operacional
Operacionalidade: totalmente automática
Comprimento máximo de corte: 3.000 mm
Altura máxima de corte: 25 mm
Altura máxima do perfil trabalhável: 82 mm
Alimentação e consumo
Potência instalada: 5 kW
Alimentação elétrica: 400 V
Consumo de ar: 150 Nl/min
Pressão mínima de exercício: 7 bar
Materiais trabalháveis
Estruturas soldadas em PVC de vários tamanhos e acabamentos
Funcionalidades e processos suportados
A RFA 300 CNC executa de forma autônoma:
- Acabamento completo em 4 lados
- Eliminação automática de sobras através da evacuação traseira
Bloqueio e centralização do quadro através de morsa rotativa
Opções e configurações disponíveis
- Sistema de aspiração de resíduos
- Especificações Morse para perfis Dormant Large
- Perfis de inox para transporte de filmes delicados
Automação avançada
Cada função da RFA 300 CNC é projetada para um ciclo produtivo contínuo e otimizado.
A combinação de controle eletrônico de eixo, software dedicado e sistemas de fixação inteligentes torna a máquina um ativo estratégico para qualquer linha de soldagem automática.
