SD 500 S7
Serra de corte duplo de alta capacidade para PVC e Alumínio
Cortes rápidos e precisos, mesmo em perfis duplos com ângulos variáveis
Perfeita se…
- Produzimos esquadrias em PVC ou Alumínio e buscamos a máxima flexibilidade de corte.
- Você quer cortar dois perfis ao mesmo tempo para aumentar a produtividade.
- Você está procurando um carro preciso, estável e confiável, mesmo em grandes volumes.
- Você deve fazer mudanças de ângulo rapidamente sem corrigir os comprimentos.
- Trabalhos com necessidade de cortes intermediários graças a paradas mecânicas dedicadas.
Solicite agora o catálogo técnico ou converse com um especialista
Cortes rápidos e precisos, mesmo em perfis duplos com ângulos variáveis

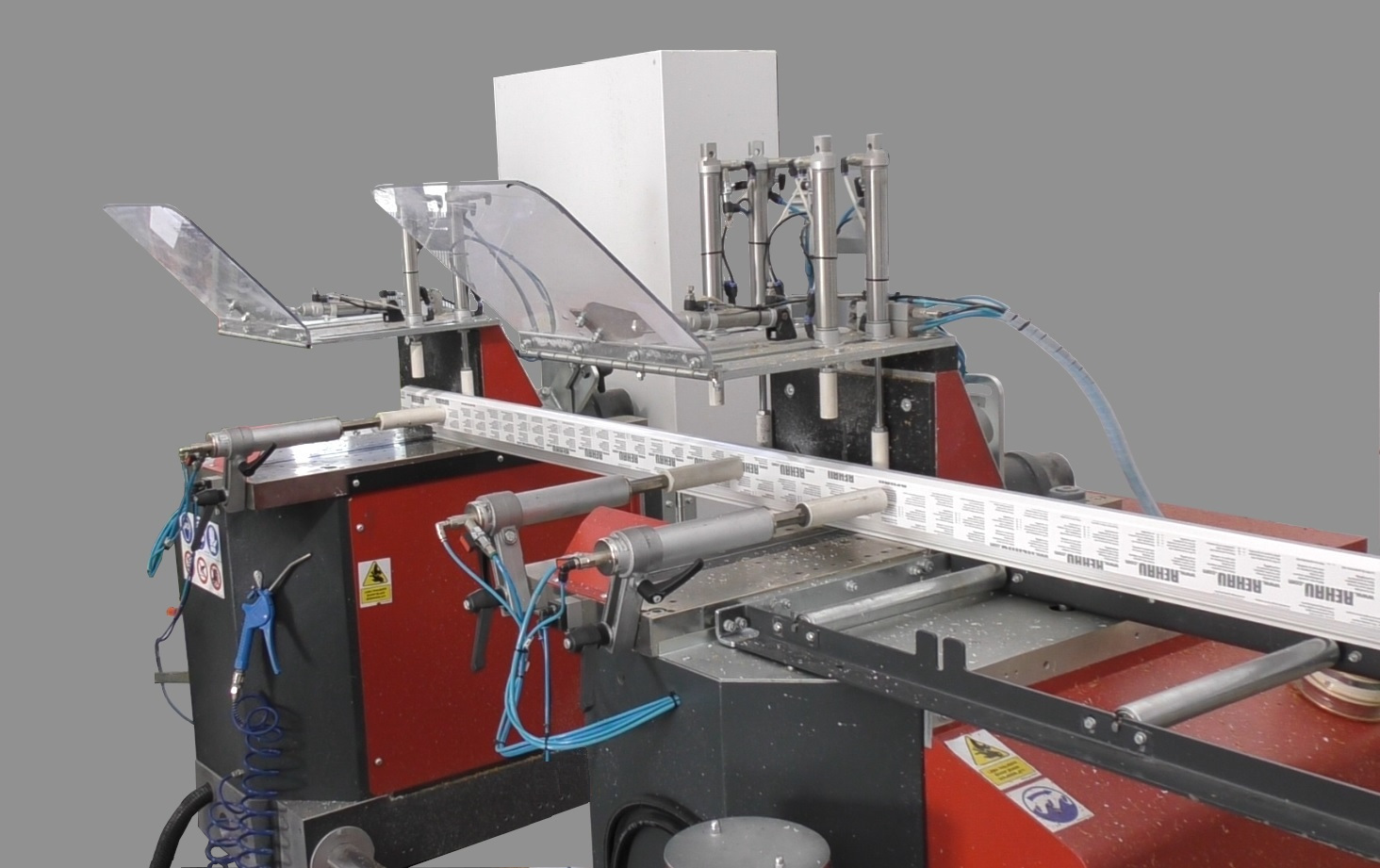

A SD 500 S7 é uma serra de corte dupla com cabeçote oleopneumático e controle eletrônico, projetada para o corte preciso e repetível de perfis em PVC e Alumínio.
Equipado com uma cabeça fixa e uma cabeça móvel com posicionamento automático através de um eixo controlado, permite operações rápidas e flexíveis, ideais para produções industriais de alta frequência.
A robusta estrutura em aço e alumínio garante estabilidade e durabilidade ao longo do tempo, enquanto o sistema de elevação vertical das lâminas de Ø 500 mm com inclinação pneumática interna (de 90° a 45°) elimina a necessidade de correções manuais nas transições angulares.
O controle é feito por um painel deslizante com operação bimanual para máxima segurança e ergonomia.
5 motivos para escolher a SD 500 S7
- Estrutura ultra robusta. Estrutura em aço e alumínio projetada para estabilidade e precisão, mesmo em uso intensivo.
- Corte simultâneo em dupla face. As lâminas de Ø 500 mm com curso aumentado permitem o processamento de duas peças ao mesmo tempo.
- Sem correção de medida. Inclinação pneumática interna de 90° a 45°: mudanças de ângulo rápidas e precisas sem compensações manuais.
- Versatilidade de corte. Gerencia perfis em Alumínio e PVC, com configurações múltiplas e cortes intermediários graças aos batentes mecânicos.
- Aspiração e morsa otimizadas. Equipado com 4 bocais de Ø 100 mm para aspiração de aparas e morsa pneumática vertical/horizontal para fixar firmemente os perfis.
Detalhes do Produto
A SD 500 S7 permite cortes precisos e limpos em perfis simples ou duplos, mesmo com ângulos complexos. As duas lâminas de subida vertical e o sistema oleopneumático garantem estabilidade e qualidade constante. O comando bimanual, juntamente com o painel de controle deslizante, otimiza a ergonomia para o operador.
Dimensões
Comprimento: 4.500 mm
Largura: 1.300 mm
Altura: 1.650 mm
Peso: 1,050 Kg
Desempenho operacional
Modo: manual ou automático (importação da lista de corte via USB ou rede Ethernet)
Comprimento do corte útil: de 325 mm a 5.300 mm*
Operadores necessários: 1
(*comprimento máximo variável de acordo com a base: 3.300 / 4.300 / 5.300 mm)
Alimentação e consumo
Potência instalada: 6 kW
Tensão: 400 V trifásica
Pressão mínima: 7 bar
Consumo de ar por ciclo: 40 Nl/min
Perfis profissionais
Materiais: PVC e Alumínio
Ângulos configuráveis: +45°/-45°, +45°/90°, 90°/-45°, 90°/90°
Opções e configurações disponíveis
- Bases de 4.300 ou 5.300 mm
- Roldanas de cabeça fixa e móvel
- Aspirador com 2 sacos (4 saídas Ø 100 mm)
- Dispositivos de fixação para corte curto e pontiagudo
- Grupo de corte curto com ponta e desperdício pneumático
- Etiquetadora manual
- Controsagome sob medida (corte simples ou duplo)
- Software para corte de esquadros e perfis extralongos
- Fly Optimizer: software para otimização dinâmica de barras
Tecnologia e automação
Controlada por um sistema eletrônico avançado, a SD 500 S7 permite uma gestão automática do ciclo de corte e a importação direta dos dados de produção. Está preparada para integração em fábricas da Indústria 4.0, com teleassistência, rastreabilidade e gestão digital.
Entre em contato hoje com a GRAF Synergy para receber o folheto detalhado e descobrir como a SD 500 S7 pode melhorar a produtividade do seu departamento de corte.
