SL2 UNI
Máquina de solda CNC de 2 cabeçotes universal para ângulos variáveis e travessas
Versatilidade total, geometrias sem limites
Perfeita se:
- Realizar travessias complexas com uma única máquina.
- Soldar ângulos variáveis de 35° a 180° com precisão CNC.
- Ter um soldador compacto, mas extremamente flexível.
- Reduza os tempos de troca de produção com o sistema rápido de ajuste.
- Soldar perfis brancos, revestidos ou pintados com controle de cordão.
Solicite agora a brochura técnica ou converse com um especialista
Versatilidade total, geometrias sem limites
A SL2 UNI é a máquina de solda CNC de 2 cabeçotes da Graf Synergy, projetada para lidar com qualquer configuração construtiva. Em um único ciclo de trabalho, é possível realizar a soldagem simultânea de dois ângulos a 90°, de travessas internas em “T”, cruz ou “H”, ou uma combinação de ambos. Além disso, graças ao cabeçote orientável, é possível soldar ângulos variáveis de 35° a 180°.
Uma máquina flexível, compacta e robusta, perfeita para produções sob medida e janelas especiais com alta precisão e qualidade estética.
5 motivos para escolher a SL2 UNI
- Geometrias mistas em um único ciclo. Permite combinações de soldagem em 90°, T, H, cruz e ângulos variáveis.
- Precisão angular total. Escala graduada e sistema de bloqueio/desbloqueio rápido para uma configuração intuitiva e precisa.
- Contrapontos intercambiáveis. Sistema de troca rápida para mudança de formas em tempos muito reduzidos.
- Controle térmico avançado. Gestão eletrônica da temperatura das placas e dos limitadores de cordão.
- Compacta e potente. Estrutura sólida e compacta com 2 cabeçotes independentes e possibilidade de extensão para formatos XL.
Detalhes do Produto
A SL2 UNI é a soldadora CNC de 2 cabeçotes da Graf Synergy, projetada para enfrentar qualquer configuração construtiva. Em um único ciclo de trabalho, é possível realizar a soldagem simultânea de dois ângulos de 90°, de travessas internas em “T”, cruz ou “H”, ou uma combinação de ambos. Além disso, graças à cabeça orientável, é possível soldar ângulos variáveis de 35° a 180°.
Dimensões da máquina
Comprimento: 3.000 mm
Largura: 800 mm
Altura: 2.350 mm
Peso: 965 kg
Alimentação e consumo
Potência instalada: 5 kW
Tensão: 400 V
Consumo de ar por ciclo: 90 NI/min
Pressão de operação: 7 bar
Características operacionais
Composição: 2 cabeças em linha

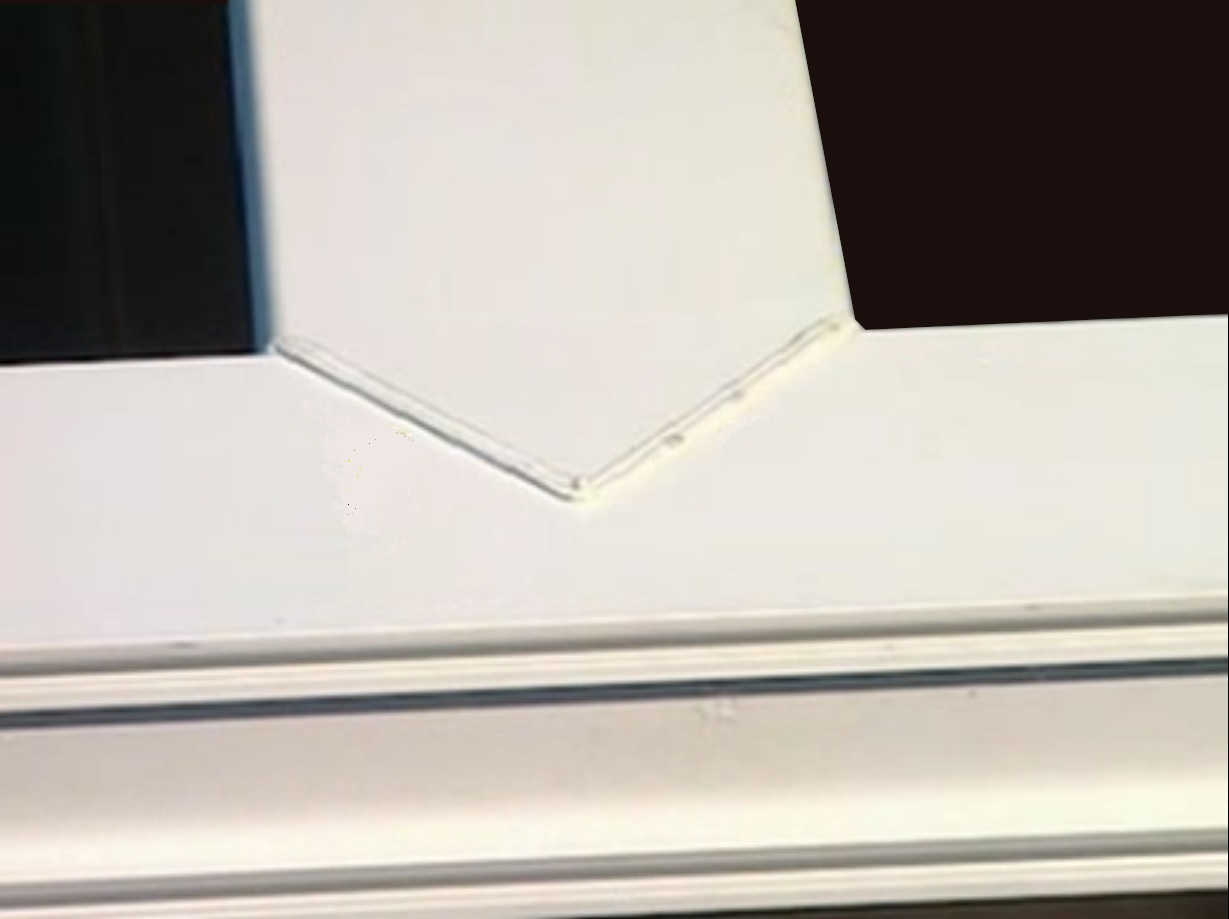

Tipo de soldagem: ângulos de 90°, travessas em “T”, cruz, “H” e ângulos variáveis de 35° a 180°
Operadores necessários: 1
Dimensões de trabalho
Perfil soldável:
- Altura: 40 – 200 mm
- Largura: 40 – 130 mm (a 90°)
Comprimento útil (entre as extremidades):
- Padrão: máximo 2.430 mm
- Com base aumentada (opcional): máximo 3.430 mm
Opções e configurações disponíveis
- Base aumentada para comprimentos extras
- Extensão da cabeça Dx (L = 270 mm)
- Controsagome sob medida (morsas Dx-Sx, horizontais/verticais)

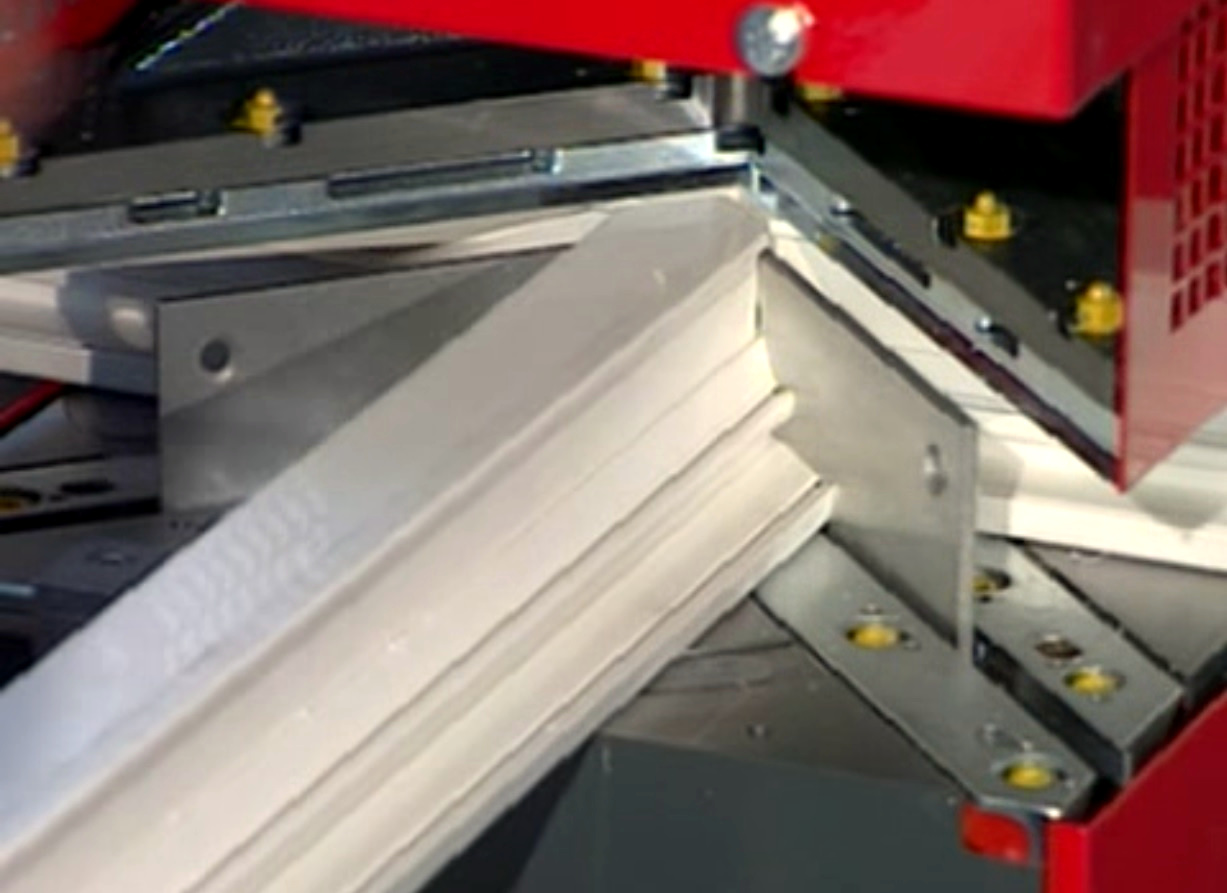

- Apoio suplementar para braço de suporte de perfis (1 por cabeçote)
TECNOLOGIA E AUTOMATIZAÇÃO
O SL2 UNI combina robustezza mecânica e flexibilidade operacional. Cada cabeça pode girar 90° para realizar soldagens simultâneas em ambas as extremidades de uma travessa, enquanto o sistema de bloqueio de perfis permite uma configuração rápida e segura.
A instalação é projetada para se adaptar a todas as necessidades de produção, desde pequenas séries até pedidos mais complexos, incluindo perfis especiais ou com altas exigências estéticas.
Entre em contato conosco para descobrir se o SL2 UNI é a solução certa para a sua produção.
