SL2V E

Máquina de solda de cabeça dupla com ângulo variável para esquadrias sob medida

A solução versátil para perfis fora de esquadro, com soldagem precisa de 35° a 180°

Perfeita se você está procurando um carro que…

Soldagem de perfis fora de esquadro com ângulos de 35° a 180°.
Permite a soldagem simultânea de 2 ângulos a 90°.
Trabalhe elementos em “C” com precisão.
Mantém bordas constantes mesmo em perfis difíceis.
Pode ser operada por um único operador com comandos simplificados.
Integra sistemas eletrônicos para a gestão completa do ciclo.

Solicite agora o folheto técnico ou converse com um especialista

Solicitar informações

A solução versátil para perfis fora de esquadro, com soldagem precisa de 35° a 180°

É capaz de soldar ângulos simples de 35° a 180° ou dois ângulos de 90° em um único ciclo, oferecendo versatilidade, robustez e máxima precisão geométrica mesmo em elementos fora de esquadro ou em forma de “C”.

Equipado com controle eletrônico de temperaturas, comandos digitais e troca rápida de contramoldes, o SL2V E representa um investimento estratégico para quem busca confiabilidade, flexibilidade operacional e qualidade repetível.

5 motivos para escolher SL2V E

Versatilidade sem compromissos. Permite a soldagem em ângulos não ortogonais (de 35° a 180°), perfeita para esquadrias especiais.
Acabamento preciso e constante. Facas limitadoras ajustáveis de 0,2 a 2 mm: qualidade estética mesmo em perfis complexos.
Controle térmico eletrônico. Gestão inteligente da temperatura para resultados consistentes ao longo do tempo.
Operação simples e intuitiva. Comandos digitais e ciclo automático: um único operador pode gerenciar todo o processo.
5. Substituição rápida dos contramoldes. Sistema de liberação para troca de formato rápida e sem erros.

Detalhes do Produto

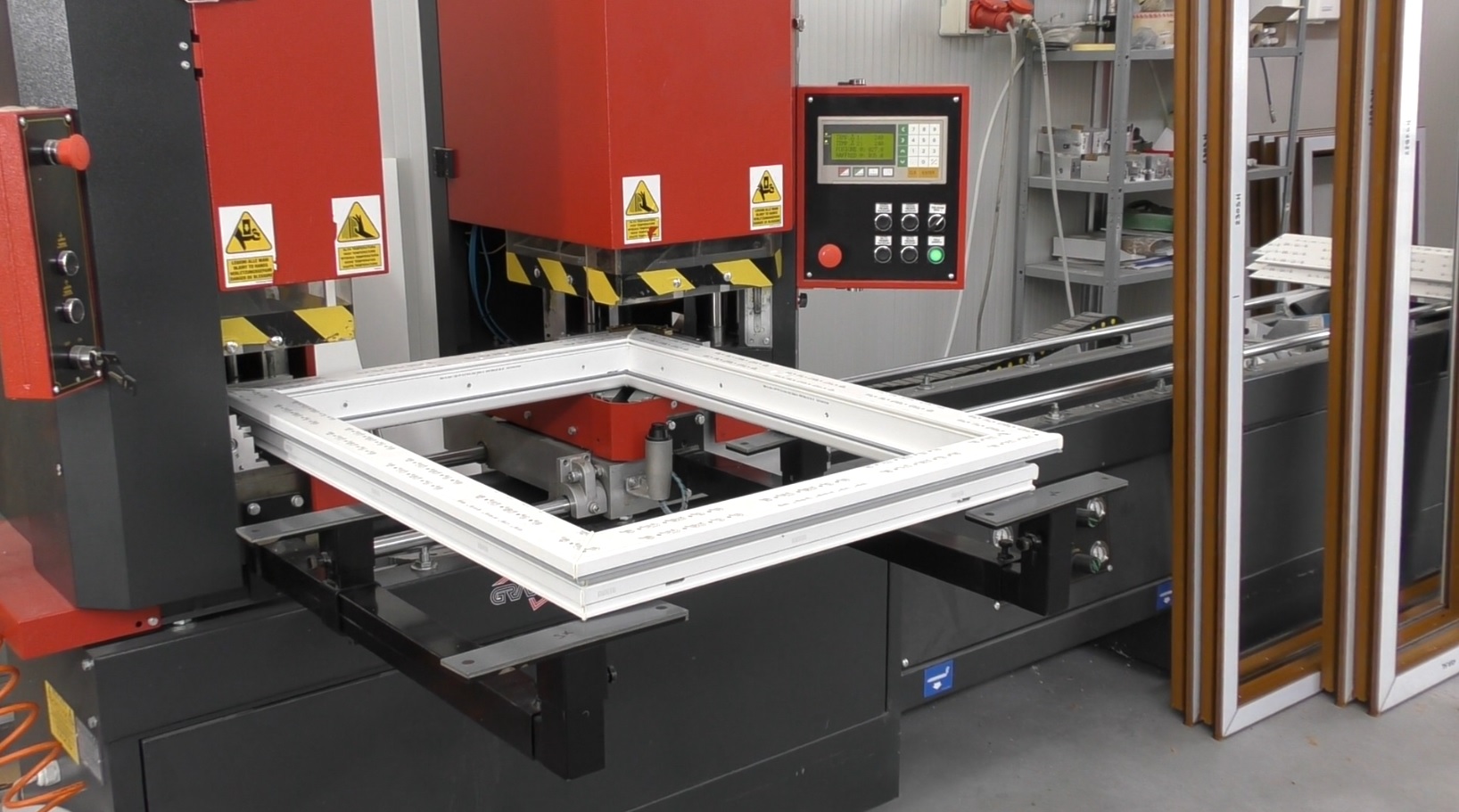

A SL2V E é a soldadora de duas cabeças – uma fixa e uma móvel com ângulo variável – desenvolvida pela GRAF Synergy para atender às necessidades produtivas mais complexas no setor de janelas e portas de PVC.
Ela é capaz de soldar ângulos únicos de 35° a 180° ou dois ângulos de 90° em um único ciclo, oferecendo versatilidade, robustez e máxima precisão geométrica mesmo em elementos fora de esquadro ou em formato de “C”.

Dimensões

Comprimento: 3.950 mm

Largura: 800 mm

Altura: 2.100 mm

Peso: 850 kg

Alimentação e consumo

Potência instalada: 5,2 kW

Tensão: 400 V

Consumo de ar por ciclo: 140 Nl/min

Pressão mínima: 7 bar

Desempenho

Ciclo: automático

Operacionalidade: manual

Operadores necessários: 1

Perfis de trabalho

Altura: 40 ÷ 200 mm

Largura: 40 ÷ 130 mm

Comprimento entre as cabeças: 420 ÷ 3.280 mm

Funcionalidades e processos suportados

Soldagem única em ângulo variável (35°-180°)
Soldagem dupla a 90°
Soldagem de elementos em “C”
Controle eletrônico completo de temperatura

Ciclo gerenciado por comandos digitais integrados

Opções disponíveis

Base em versão compacta de 2.450 mm

Prolongador de cabeça Dx L = 270 mm

Suporte adicional para braço de porta-perfis (1 por cabeçote) em células de trabalho automatizadas e flexíveis, adaptáveis às necessidades de produção mais avançadas.

Tecnologia e automação

Substituição rápida de contramoldes com sistema de liberação.

Controle digital integrado

Visualização do ciclo em display simplificado

Pronta para fluxos produtivos modulares e configurações personalizadas

Descubra a vantagem produtiva da SL2V E. Entre em contato conosco para uma demonstração ou para receber o catálogo técnico: sua linha de produção personalizada começa aqui.
