SL3 FF TV
Máquina de solda CNC Universal de 5 Cabeçotes para ângulos variáveis e juntas múltiplas
Um único ciclo para uma instalação perfeita, com travessa incluída
Perfeita se:
- Saldar travessas internas com estética em “V” em um único ciclo.
- Reduzir mão de obra, tempos de processamento e uso de mesas rotativas.
- Eliminar retoques e limpezas pós-soldagem.
- Garantir precisão e acabamento em cada material ou revestimento.
- Trabalhe com apenas um operador graças à automação avançada.
Solicite agora o folheto técnico ou converse com um especialista
Um único ciclo para uma janela perfeita, com travessa incluída

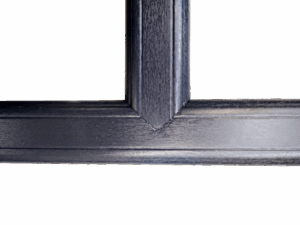

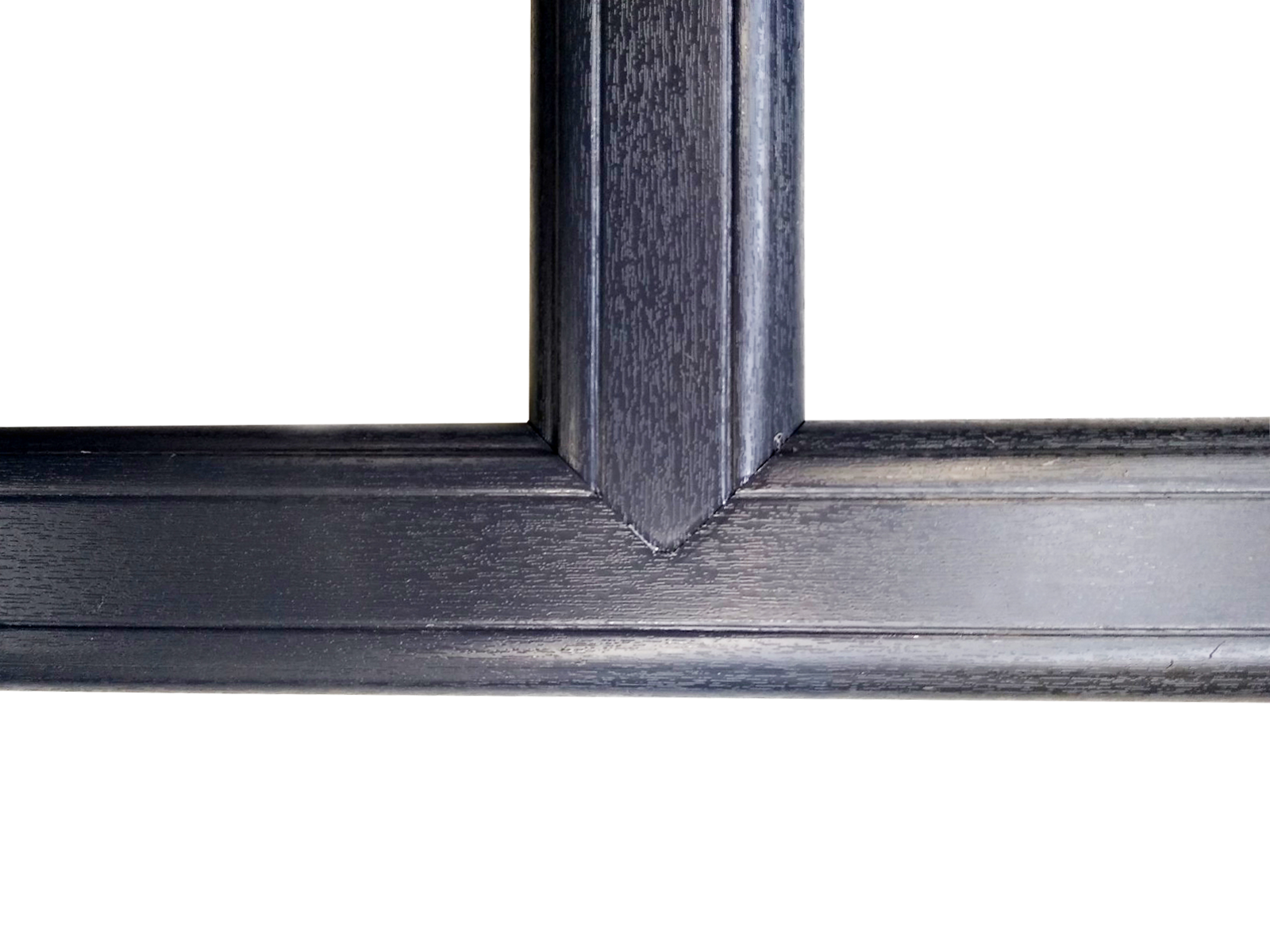

A SL3 FF TV não é apenas uma soldadora, é um verdadeiro centro de produção para janelas em PVC com travessa soldada em “V”.
Esta máquina de 3 cabeçotes em linha permite soldar em um único ciclo os dois cantos externos da moldura, além da travessa central, garantindo um acabamento perfeito sem necessidade de retoques.
Desenvolvida para mercados que exigem travessas soldadas com estética superior, integra a tecnologia patenteada V-Perfect, que elimina qualquer cordão visível, mesmo em perfis laminados, pintados ou com revestimentos especiais (acrílicos, alumínio, efeito madeira).
5 motivos para escolher SL3 FF TV
- 3 soldagens em 1. Une simultaneamente 2 ângulos de 45° e 1 travessa central, com a tecnologia Notch Transom Welding.
- V-Perfect em todas as superfícies. Perfeita em PVC pintado, laminado, acrílico, alumínio ou com efeito madeira: soldagem invisível sem retoques.
- Zero acabamentos. A máquina sai com o quadro finalizado: não são necessárias polidoras, mesas giratórias ou processos de acabamento adicionais.
- Calibração automática. Sistema ativo de compensação de tolerâncias na largura de corte (2 mm) e na altura do perfil (0,5 mm).
- Máxima eficiência. Com apenas 1 operador e até 1 ciclo a cada 180 segundos*, reduz tempos e custos. (*com base no perfil, borda e carga)
Detalhes do Produto
A SL3 FF TV não é apenas uma soldadora, é um verdadeiro centro de produção para janelas em PVC com travessa soldada em “V”. Esta máquina de 3 cabeçotes em linha permite soldar em um único ciclo os dois cantos externos da moldura, além da travessa central, garantindo um acabamento perfeito sem necessidade de retoques.
Dimensões da máquina
Comprimento: 3.600 mm
Largura: 7.000 mm
Altura: 2.500 mm
Peso: 5.000 kg
Alimentação e consumo
Potência instalada: 25 kW
Tensão: 415 V
Consumo de ar por ciclo: 600 NI/min
Pressão de operação: 7 bar
Características operacionais
Composição: 3 Cabeças em linha
Tipo de soldagem: 2 ângulos + 1 travessa em V
Operadores necessários: 1
Ciclo de tempo: até 1 ciclo/180 segundos*
Vedação trabalhada diretamente durante a soldagem
Dimensões de trabalho
Estrutura:
- Dimensões máximas: 3.200 mm
- Dimensões mínimas: 400 x 750 mm
Perfil:
- Altura: 60 – 82 mm
- Largura: 60 – 110 mm
- Traverso padrão: largura de 70 mm
Opções e configurações disponíveis
- Monitoramento da produção (tempos de troca de contrapesos, descarregamento, ciclo)
- Aspirador para soldadora sem borda
- Software para conversão de dados importados
- Sistema eletrônico de controle de contramodelos
TECNOLOGIA E AUTOMATIZAÇÃO

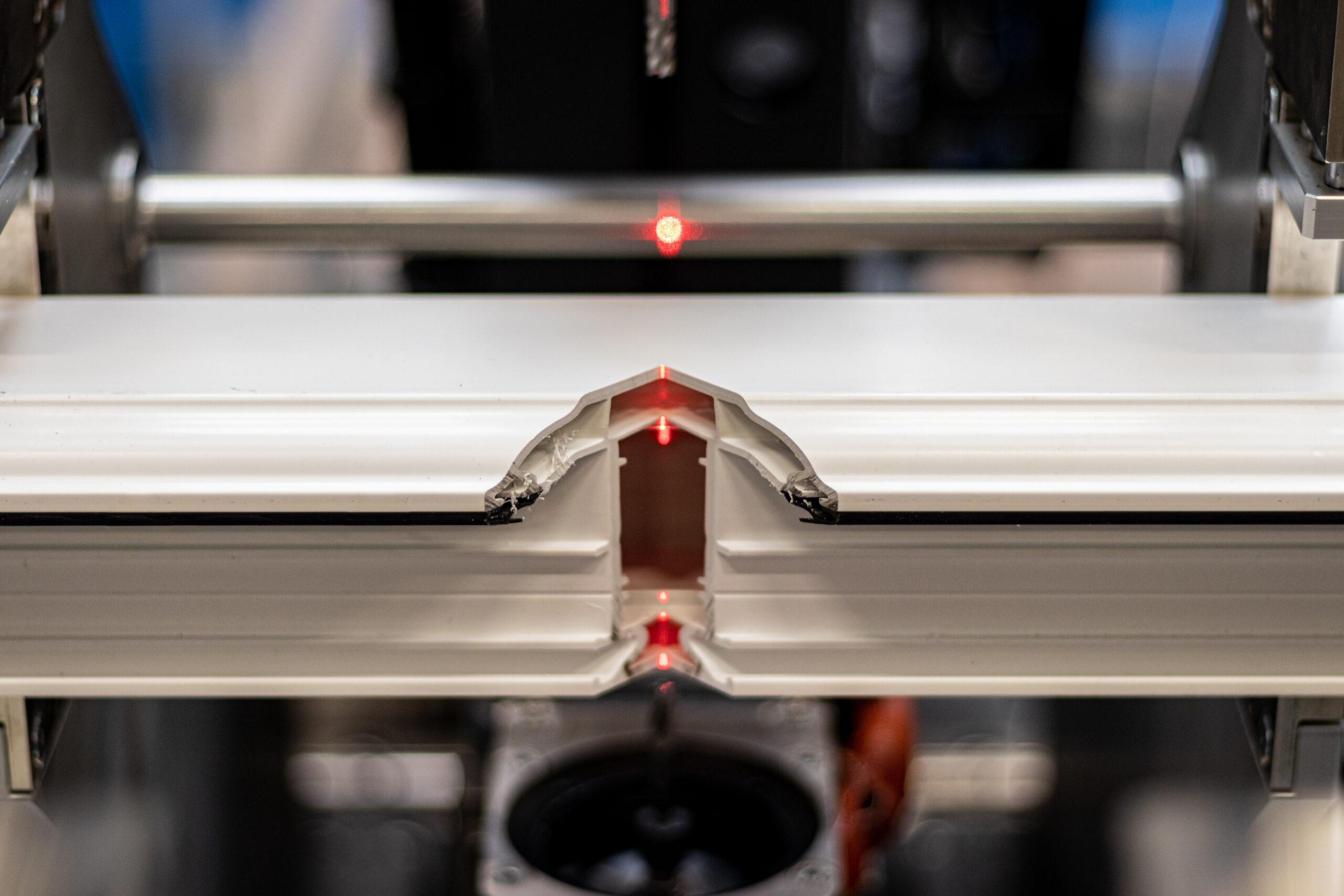

O SL3 FF TV integra todas as funções de soldagem em um único ciclo automático: fresagem com sistema de alta velocidade, posicionamento em altura, fusão, compressão, resfriamento e liberação de perfis.
O posicionamento da contrabarra superior é gerenciado por um sistema de bloqueio magnético. A queima é ajustável (5-6 mm) e todas as tolerâncias são compensadas automaticamente.
Solução ideal para quem busca produtividade, precisão e qualidade estética sem compromissos, com total compatibilidade com a Indústria 4.0.
Entre em contato conosco para descobrir se o SL3 FF TV é a solução certa para a sua produção.
