SL3 UNI
Máquina de solda CNC universal de 3 cabeçotes para ângulos e travessas complexas
Maxima versatilidade para produções sob medida
Perfeita se:
- Soldar vários elementos ao mesmo tempo (cantoneiras + travessas).
- Gerencie configurações complexas com uma única máquina.
- Obtenha soldagens de alta precisão em perfis brancos, coloridos ou revestidos.
- Trabalhar em ângulos fora de esquadro de 35° a 180°.
- Otimize o tempo de ciclo com o modo de dupla unidade.
Solicite agora o folheto técnico ou converse com um especialista
Máxima versatilidade para produções sob medida

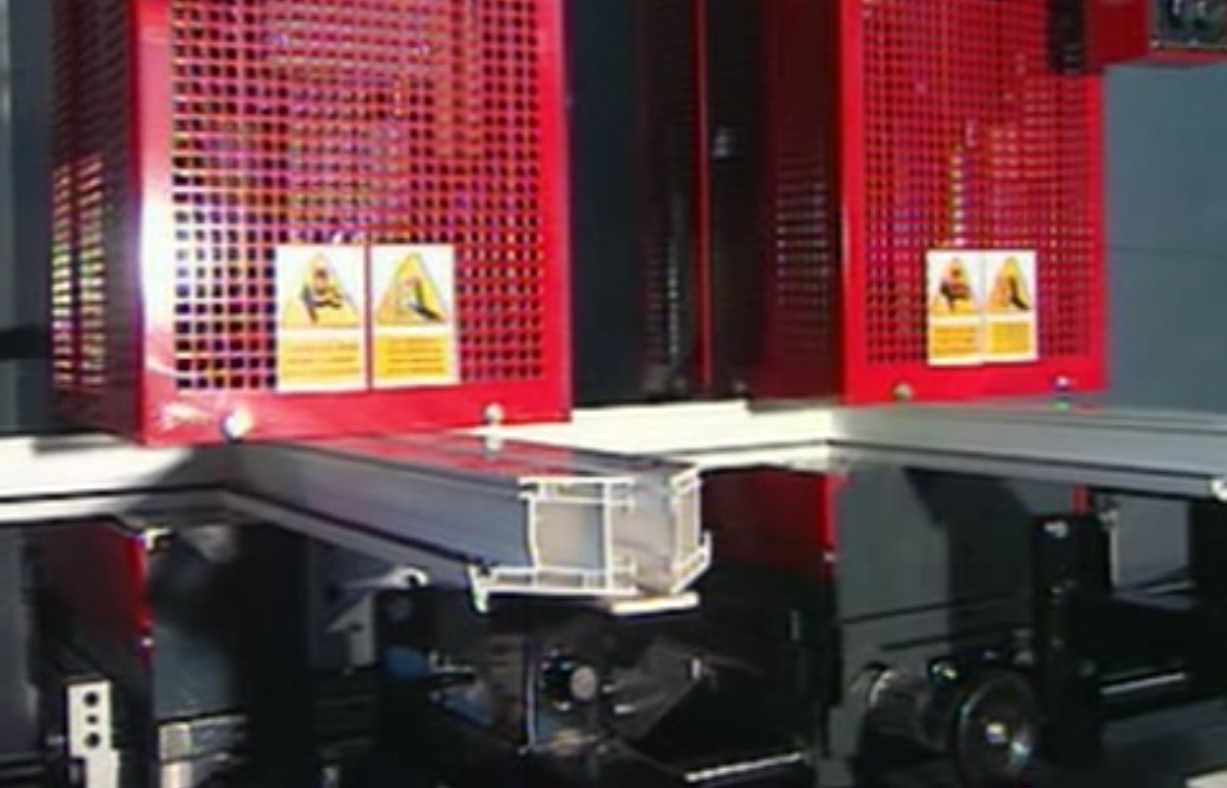

A SL3 UNI é a soldadora CNC de 3 cabeçotes mais versátil da linha Graf Synergy. Projetada para lidar com qualquer combinação construtiva, permite a soldagem simultânea de ângulos de 90°, travessas em “T”, cruzadas, em “H” e ângulos variáveis de 35° a 180°, inclusive em combinações entre si.
Em apenas dois ciclos, é possível realizar uma janela completa com travessa central. As três cabeças trabalham em linha e duas delas são rotacionáveis em 90° para soldar simultaneamente ambas as extremidades de uma travessa.
5 motivos para escolher a SL3 UNI
- Versatilidade absoluta. Única na realização de soldagens a 90°, em “T”, cruzadas, em “H” e em ângulos variados com as mesmas cabeçotes.
- Modo duplo. Utilizável como duas soldadoras separadas: uma de um cabeçote e uma de dois cabeçotes.

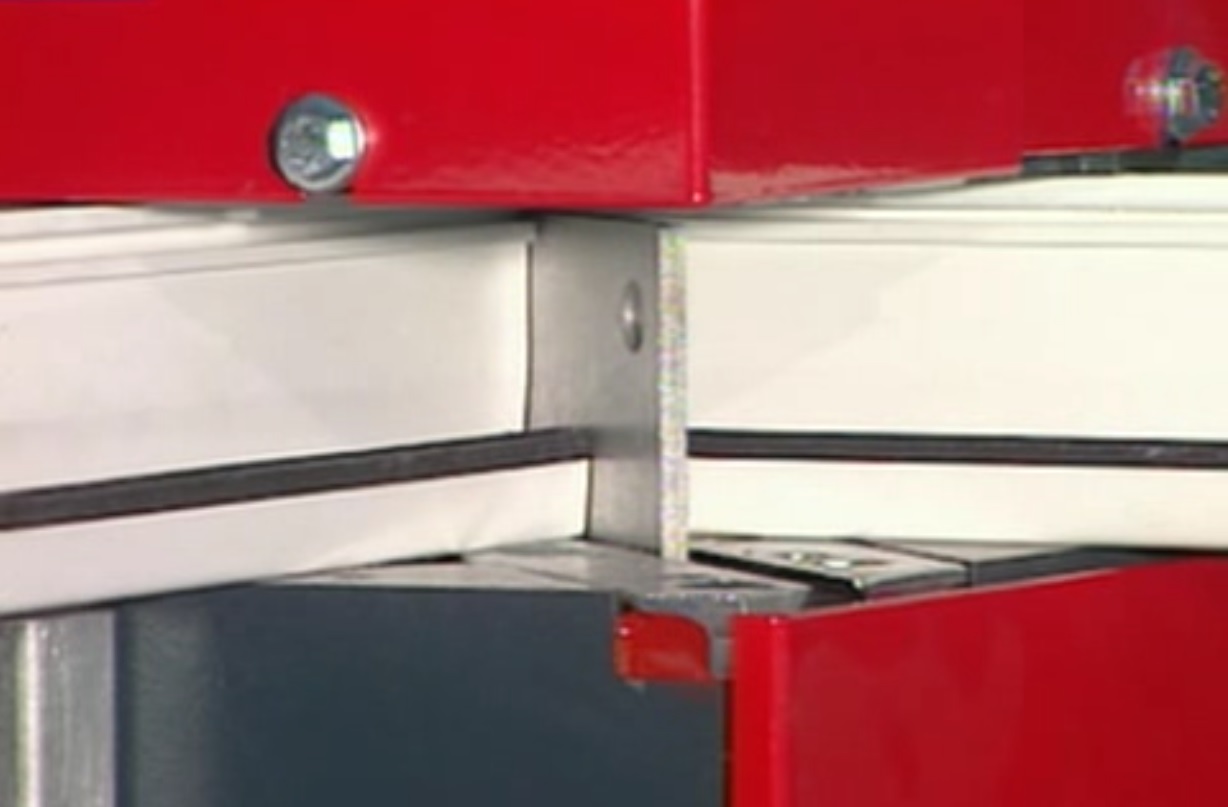

- Controle eletrônico avançado. Gestão precisa das temperaturas das placas e das lâminas limitadoras de borda.
- Contrasilhuetas de troca rápida. Sistema de engate/desengate rápido para minimizar o tempo de preparação.
- Máxima estabilidade e qualidade estética. Construção sólida, soldagens contínuas, ajuste de borda entre 0,2 e 2 mm para atender a todas as necessidades estéticas.
Detalhes do Produto
A SL3 UNI é a soldadora CNC de 3 cabeçotes mais versátil da linha Graf Synergy. Projetada para enfrentar qualquer combinação construtiva, permite a soldagem simultânea de ângulos de 90°, travessas em “T”, cruzadas, em “H” e ângulos variáveis de 35° a 180°, mesmo em combinações entre si.
Dimensões da máquina
Comprimento: 4.000 mm
Largura: 750 mm
Altura: 2.350 mm
Peso: 1,200 Kg
Alimentação e consumo
Potência instalada: 13 kW
Tensão: 400 V
Consumo de ar por ciclo: 140 NI/min
Pressão de operação: 7 bar
Características operacionais
Composição: 3 Cabeçotes em linha (2 giratórios a 90°)
Tipologia de soldagem: ângulos de 90°, T, cruz, H, ângulos variáveis de 35° a 180°
Modos operacionais: combinados ou separados
Operadores necessários: 1
Dimensões úteis
Perfil soldável:
- Altura: 40 – 200 mm
- Largura: 40 – 130 mm (a 90°)
Opções e configurações disponíveis
- Extensão da cabeça Dx (L = 270 mm)
- Apoio suplementar para braço de suporte de perfis (1 por cabeça)
- Contrasilhuetas sob medida (morsas Dx-Sx, horizontais/verticais)
TECNOLOGIA E AUTOMATIZAÇÃO
A SL3 UNI é projetada para linhas de alta flexibilidade e processos especiais. As três cabeçotes, que podem ser configurados separadamente, permitem a produção de esquadrias complexas sem a necessidade de mais máquinas.
O controle eletrônico centralizado permite a gestão precisa de temperatura, borda e sequências operacionais. A interface do usuário e o sistema de contramoldes de troca rápida tornam a SL3 UNI ideal para quem precisa gerenciar muitas variantes construtivas em pouco tempo.
Entre em contato conosco para descobrir se o SL3 UNI é a solução certa para a sua produção.
