SL4-4
Soldadora CNC de 4 Cabeçotes para esquadrias em PVC
Soldagem simultânea dos quatro cantos: produtividade constante, precisão garantida.
Perfeita se você quer:
- Você quer uma soldadora CNC confiável para produzir até 240 quadros por turno.
- Trabalhamos perfis em PVC com tolerâncias rigorosas e acabamento estético preciso.
- Você precisa de um carro compacto com dimensões reduzidas.
- Você deseja reduzir o tempo de troca de ferramentas e as paradas da máquina.
- Você está procurando uma solução que possa ser facilmente integrada com as lavadoras automáticas.
Solicite agora o folheto técnico ou converse com um especialista
Soldagem simultânea dos quatro cantos: produtividade constante, precisão garantida.

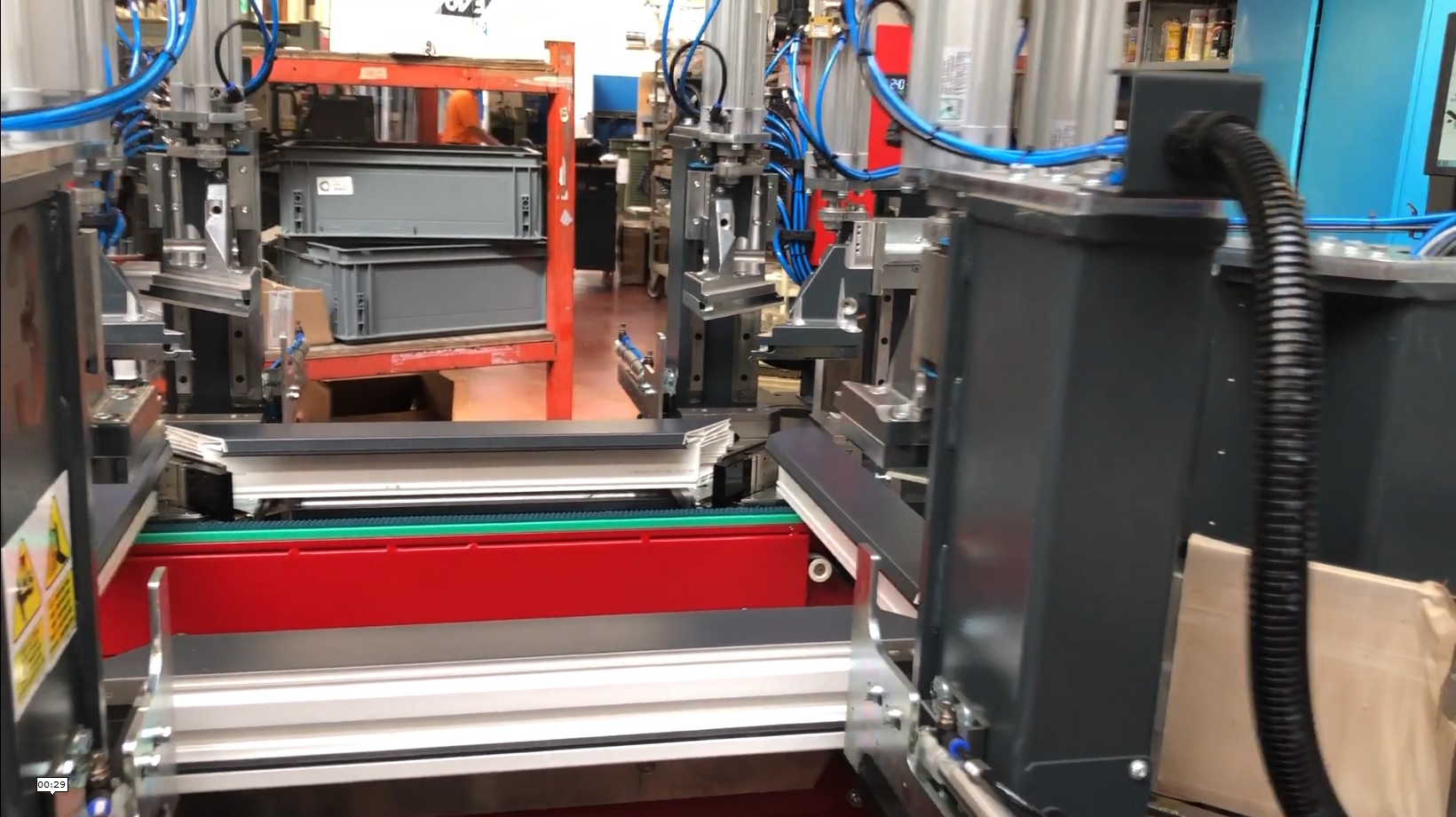

A SL4-4 é a máquina de solda CNC com 4 cabeçotes dispostos em quadrado, projetada para realizar de forma totalmente automática a soldagem horizontal e simultânea dos 4 cantos de uma estrutura em PVC.
Graças à gestão em 3 eixos controlados e à estrutura compacta, garante operações suaves e repetíveis ao longo do tempo, mesmo em altos volumes de produção.
Desde a fase de posicionamento até a soldagem, passando pela liberação da peça na esteira de transporte em direção à área de limpeza, cada etapa é otimizada para minimizar a intervenção do operador e maximizar a eficiência geral.
5 motivos para escolher SL4-4
- Soldagens impecáveis. Superfícies perfeitamente planas e homogêneas, mesmo em ciclos contínuos: qualidade constante ao longo do tempo.
- Troca rápida sem ferramentas. Sistema de encaixe/desencaixe rápido para contrafortes e tela antiaderente, sem tempos de inatividade.
- Queima automática ajustável. Controle CNC da queima (5÷6 mm) para se adaptar a diferentes tipos de perfil.
- Simplicidade de uso e treinamento rápido. Interface amigável com captura de dados via USB ou rede TCP-IP: pronta para uso imediatamente.
- Projetada para integração. Conectável diretamente em linha com as máquinas de limpeza Graf Synergy para criar uma célula de soldagem completa.
Detalhes do Produto
O SL4-4 permite a soldagem simultânea dos 4 cantos de uma moldura em PVC, na posição horizontal, com gestão automática das fases de fusão, compressão e resfriamento.
Dimensões da máquina
Comprimento: 5.250 mm
Largura: 2.200 mm
Altura: 1.650 mm
Peso: 2,100 kg
Desempenho
Produtividade: até 240 quadros / 8h*
Operadores necessários: 1 (*com base em perfis, vedantes e velocidade de carga)
Alimentação e consumo
Potência instalada: 12 kW
Tensão: 400 V
Pressão mínima de exercício: 7 bar
Consumo de ar: 180 Nl/min
Perfis de trabalho
Altura do perfil: 40 ÷ 130 mm
Largura do perfil: 40 ÷ 130 mm
Tamanho mínimo da moldura: 400 x 400 mm
Tamanho máximo da moldura: 3.200 x 2.800 mm
Funcionalidades e processos suportados
O movimento preciso das cabeçotes é garantido por guias lineares e cremalheiras de alta precisão, proporcionando um controle total do processo mesmo com tolerâncias apertadas. Ao final do ciclo, a peça é liberada automaticamente em correias de saída.
Principais serviços:
- Soldagem em 4 cantos simultaneamente
- Ciclo completamente automático.
Opções e configurações disponíveis
A SL2-2 pode ser personalizada com uma série de opcionais para aumentar a precisão. Para ampliar as funcionalidades da SL4-4, é possível integrar:
- Mesa de resfriamento para otimizar o tempo entre soldagem e limpeza
- Módulo de conexão online com lavadoras automáticas Graf Synergy
Essas opções tornam o SL4-4 ideal para a inserção em células de trabalho automatizadas e flexíveis, adaptáveis às necessidades de produção mais avançadas.
Tecnologia e automação
A SL4-4 se destaca pela automação avançada de suas operações:
- Movimento de eixos em 3 controles CNC para máxima precisão
- Sistema digital de medição de cotas com aquisição de dados via USB ou rede TCP-IP
- Sistema de substituição de quadros e telas otimizado para troca rápida de formato
A máquina pode ser facilmente integrada a sistemas de produção 4.0 graças à conectividade e à predisposição para comunicação de dados, oferecendo assim rastreabilidade e otimização dos fluxos.
Solicite uma demonstração ou orçamento
Descubra como o SL4-4 pode melhorar sua linha de produção de esquadrias: entre em contato agora com a equipe da Graf Synergy para receber uma consultoria personalizada, solicitar o catálogo técnico ou agendar uma demonstração da máquina em funcionamento.
