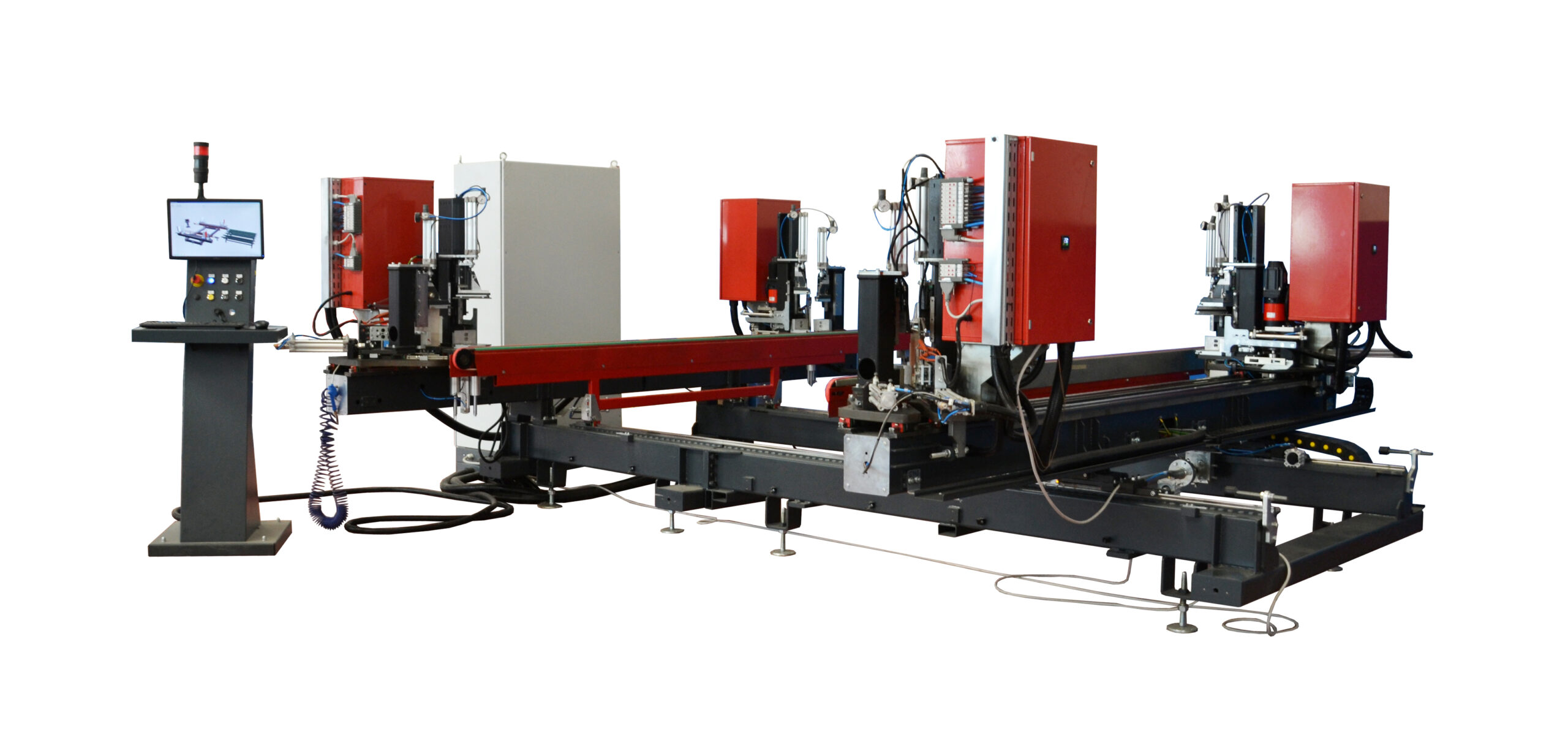

SL4-FS
Máquina de solda CNC de 4 cabeçotes para perfis de PVC
Velocidade extrema, qualidade constante, produtividade garantida
Perfeita se você quer:
- Aumentar a produtividade para até 480 quadros por turno, sem sacrificar a qualidade.
- Soldar 4 cantos simultaneamente com compensação eletrônica das variações.
- Gerenciar perfis complexos ou fora do padrão com precisão absoluta.
- Automatizar completamente o ciclo de soldagem, reduzindo o trabalho do operador.
- Integrar a soldadora na linha com as limpadoras para um fluxo contínuo.
Solicite agora o catálogo técnico ou converse com um especialista
Velocidade extrema, qualidade constante, produtividade garantida
A SL4-FS é a soldadora CNC de 4 cabeçotes com 7 eixos controlados, projetada para unir em um único ciclo os quatro cantos de uma estrutura em PVC com uma velocidade 50% superior em relação aos sistemas tradicionais.
Cada fase – posicionamento, fusão, compressão e resfriamento – é gerenciada automaticamente, garantindo uma qualidade constante e repetível ao longo do tempo.
Graças à estrutura reforçada, ao sistema de soldagem paralela com correção automática de desvios e ao software desenvolvido pelo laboratório de P&D GRAF Synergy, o SL4-FS representa a solução definitiva para as empresas que buscam a excelência produtiva e a plena integração nas lógicas da Indústria 4.0.
5 motivos para escolher SL4-FS
- +50% de produtividade em 8 horas. Soldagem de alta velocidade graças a 7 eixos CNC e movimentação em guias lineares e cremalheiras.
- Calha sob medida com câmbio automático. Sistema de ajuste inteligente de 0,2 a 2 mm de acordo com o perfil, para uma soldagem sempre ideal.
- Correção automática de ângulos. A soldagem paralela corrige desvios dimensionais em todos os 4 lados, garantindo quadros sempre perfeitos.
- Interface intuitiva e leitura de código de barras. Software fácil de usar com parâmetros pré-definidos e menus guiados: gestão simples e rápida.
- Controle eletrônico de temperatura. Cada código de perfil está associado a parâmetros térmicos específicos para evitar queimaduras e defeitos.
Detalhes do Produto
O SL4-FS realiza a soldagem horizontal simultânea dos 4 cantos de forma totalmente automatizada. Cada ciclo inclui o posicionamento digital, a soldagem com controle térmico e a liberação da estrutura na esteira, pronta para a limpeza.
Dimensões
Comprimento: 5.250 mm
Largura: 2.200 mm
Altura: 1.650 mm
Peso: 3,000 kg
Desempenho
Produtividade: até 480 quadros/8h*
Operadores necessários: 1
* (valor indicativo, depende do perfil, do cordão e do sistema de carga)
Alimentação e consumo
Potência instalada: 16 kW
Alimentação: 400 V
Pressão mínima: 7 bar
Consumo de ar por ciclo: 100 Nl/min
Perfis de trabalho
- Altura do perfil: 40 a 180 mm
- Largura do perfil: 40 ÷ 130 mm
- Dimensões do quadro soldável: mín. 370×400 mm – máx. 3.200×2.800 mm
Funcionalidades e processos suportados
Principais serviços:
- Posicionamento e gestão automática do ciclo
- Soldagem de 4 cantos simultaneamente
- Soldagens em “C”
Opções e configurações personalizadas
O SL4-FS pode ser equipada com diferentes opcionais para uma configuração personalizada:
- Conexão direta com as lavadoras GRAF Synergy
- Kit de soldagem em 3 lados com ou sem suporte de soleira
- Motores brushless para maior precisão
- Economizador de Energia para redução de consumo
- Mesa de resfriamento
Tecnologia e automação
O sistema de movimentação CNC de 7 eixos com leitura magnética garante precisão absoluta. O software GRAF permite uma gestão avançada dos parâmetros, com leitura de código de barras, predefinições para cada perfil e diagnóstico remoto.
A SL4-FS é compatível com os padrões da Indústria 4.0 e está pronta para a integração completa nos sistemas de gestão.
Quer transformar seu processo de soldagem?
Solicite agora o catálogo completo ou agende uma consulta com nossos técnicos. O SL4-FS é a escolha profissional para quem busca desempenho, eficiência e qualidade.
