SL4 UNI
Máquina de solda CNC universal de 4 cabeçotes para ângulos e travessas complexas
Todas as geometrias, um único ciclo, máxima produtividade
Perfeita se:
- Soldar estruturas completas com travessas em um único ciclo.
- Ter a máxima produtividade para lotes mistos e configurações complexas.
- Integrar o processamento de ângulos variáveis sem trocar de máquina.
- Trabalhar com apenas um operador.
- Obtenha um cordão preciso, ajustável entre 0,2 e 2 mm, mesmo em superfícies laminadas.
Solicite agora o folheto técnico ou converse com um especialista
Todas as geometrias, um único ciclo, máxima produtividade

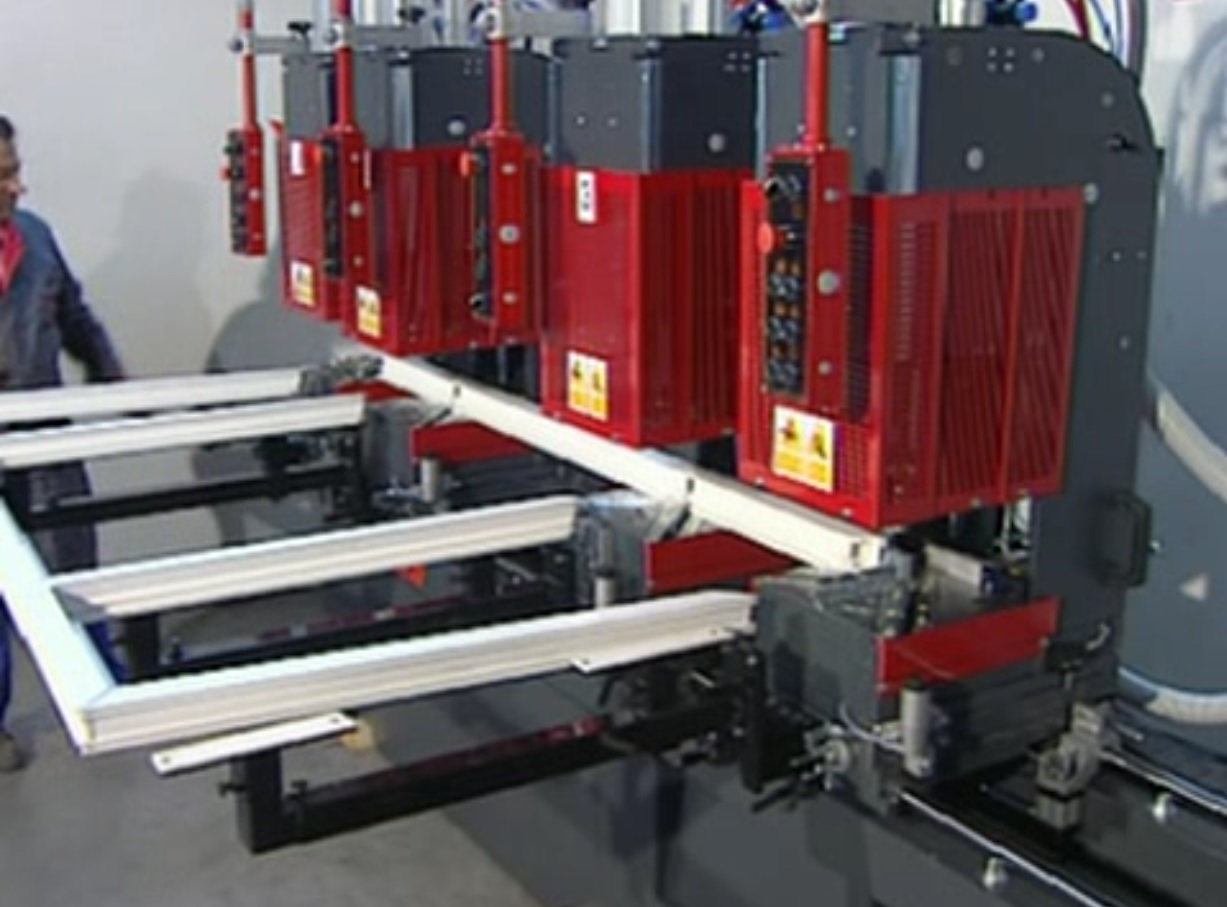

SL4 UNI é a soldadora CNC de 4 cabeçotes mais completa da linha Graf Synergy. Em um único ciclo de trabalho, permite a soldagem simultânea de ângulos a 90° e travessas internas em “T”, cruzadas ou em “H”, inclusive em combinações. Além disso, duas das quatro cabeçotes são giratórios em 90°, permitindo realizar simultaneamente ambas as extremidades de uma travessa.
O sistema é projetado para garantir máxima flexibilidade com ângulos soldáveis de 35° a 180°, controle eletrônico de temperaturas e facas limitadoras ajustáveis para resultados perfeitos em qualquer material.
5 motivos para escolher o SL4 UNI
- Uma máquina para cada geometria. Soldagens a 90°, “T”, cruz, “H” e ângulos variáveis de 35° a 180° em qualquer combinação.
- Ciclos combinados para esquadrias completas. Em 2 ciclos, você realiza uma janela completa com duas travessas, pronta sem necessidade de trabalhos adicionais.
- Modo de dupla unidade. Utilizável como duas soldadoras com 2 cabeçotes independentes para otimizar o tempo.
- Guia sempre sob controle. Sistema eletrônico e lâminas ajustáveis para uma estética perfeita em brancos, pintados e envelopados.
- Troca rápida de moldes. Sistema rápido de encaixe/desencaixe de moldes para configurações em poucos segundos.
Detalhes do Produto
A SL4 UNI é a soldadora CNC de 4 cabeçotes mais completa da linha Graf Synergy. Em um único ciclo de trabalho, permite a soldagem simultânea de ângulos de 90° e travessas internas em “T”, cruzadas ou em “H”, inclusive em combinações. Além disso, duas das quatro cabeças são rotacionáveis em 90°, permitindo realizar simultaneamente ambas as extremidades de uma travessa.
Dimensões da máquina
Comprimento: 4.000 mm
Largura: 900 mm
Altura: 2.350 mm
Peso: 1,520 Kg
Alimentação e consumo
Potência instalada: 13 kW
Tensão: 400 V
Consumo de ar por ciclo: 180 NI/min
Pressão de operação: 7 bar
Características operacionais
Composição: 4 Testes em linha (2 giratórios a 90°)
Tipo de soldagem: ângulos de 90°, cruzamentos em “T”, cruz, “H”, ângulos variáveis de 35° a 180°
Modos de operação: soldagens múltiplas e combinadas
Operadores necessários: 1
Dimensões úteis
Perfil soldável:
- Altura: 40 – 200 mm
- Largura: 40 – 130 mm (a 90°)
Opções e configurações disponíveis
- Base ampliada para formatos extras (peso total: 1,680 kg)
- Extensão da cabeça Dx (L = 270 mm)
- Apoio suplementar para braço de suporte de perfis (1 por cabeça)
- Contrasilhuetas sob medida (morsas Direita/Esquerda, horizontais ou verticais)
TECNOLOGIA E AUTOMATIZAÇÃO
SL4 UNI é o ponto de referência para soldagens complexas em produções sob medida. O sistema permite soldar geometrias mistas e ângulos fora de esquadro com rapidez, precisão e acabamento perfeito.
A interface de usuário intuitiva, a gestão CNC centralizada e a troca rápida de moldes fazem dela uma solução ideal para empresas que produzem sob demanda ou gerenciam múltiplas configurações, sem comprometer a qualidade e a eficiência.
Entre em contato conosco para descobrir se o SL4 UNI é a solução certa para a sua produção.
