SL4FF WD
Máquina de solda CNC de 4 cabeçotes para perfis com efeito madeira e soldagens seamless.
A primeira soldadora do mundo que une estética de madeira e desempenho seamless
Perfeita se:
- Remover o cordão de solda nos cantos das esquadrias.
- Reproduzir fielmente o efeito madeira com união de 45°/90°.
- Trabalhar perfis com inserções em fibra de vidro, alumínio ou resina.
- Reduzir o tempo de produção e a mão de obra.
- Obtenha acabamentos impecáveis sem necessidade de limpeza ou retoques.
- Integrar a soldadora em uma linha de Indústria 4.0.
Solicite agora o catálogo técnico ou converse com um especialista
A primeira soldadora do mundo que une estética em efeito madeira e desempenho seamless

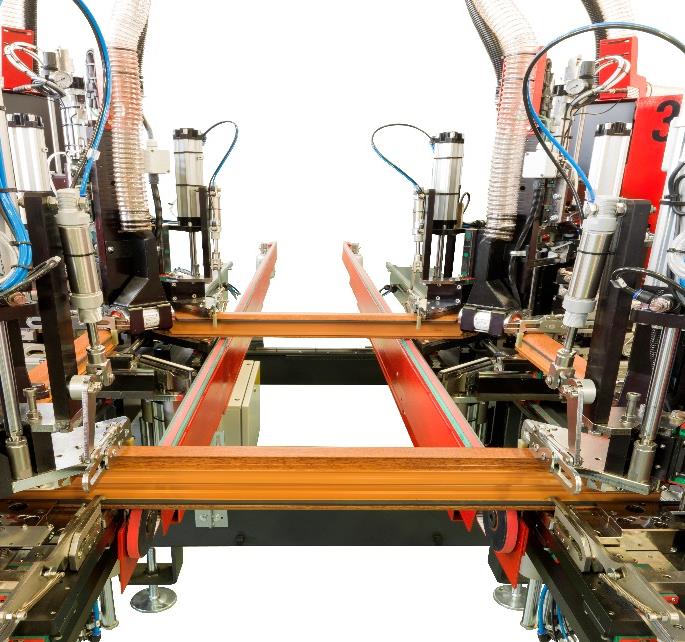

SL4FF WD é a primeira soldadora CNC de 4 cabeçotes capaz de eliminar completamente a rebarba de soldagem nos cantos, produzindo esquadrias em PVC com uma qualidade estética superior, mesmo em perfis complexos como os de efeito madeira. Uma tecnologia revolucionária que permite a soldagem em dois lados com geometrias diferentes (45° + 90°) para reproduzir fielmente a aparência das janelas de madeira, sem comprometer a resistência e a precisão.
Graças à tecnologia patenteada V-Perfect, a máquina trabalha com perfis revestidos, pintados, laminados em madeira ou alumínio sem a necessidade de retoques pós-processo. Todas as operações – fresagem, posicionamento, fusão, compressão e resfriamento – são completamente automáticas e garantem resultados consistentes, mesmo em perfis com materiais internos não soldáveis.
5 motivos para escolher o SL4FF WD
- Saldadura com efeito madeira única. Crie o efeito “timber look” graças à dupla geometria de junção de 45° e 90° em faces opostas.
- Soldagens seamless sem retrabalho. Elimina a rebarba graças à tecnologia V-Perfect: superfícies lisas, sem necessidade de limpeza manual.
- Máxima compatibilidade com materiais especiais. Trabalha perfis com núcleos internos não soldáveis, como fibra, alumínio e resina.
- Controle ativo do resultado final. Sistema de soldagem ativa com ajustes de software para resultados personalizados.
- Um único operador, máxima eficiência. Não requer lavadora nem mesa giratória: otimização de tempo e recursos.
Detalhes do Produto
SL4FF WD é a primeira soldadora CNC de 4 cabeçotes capaz de eliminar completamente a rebarba de soldagem nos cantos, produzindo janelas de PVC com uma qualidade estética superior, mesmo em perfis complexos como os de efeito madeira. Uma tecnologia revolucionária que permite a soldagem em dois lados com geometrias diferentes (45° + 90°) para reproduzir fielmente a aparência das janelas de madeira, sem comprometer a resistência e a precisão.
Dimensões
Comprimento: 7.000 – 10.000 mm
Largura: 7.000 mm
Altura: 2.200 mm
Peso: 5.500 – 8.000 Kg (dependendo da configuração)
Desempenho
Potência instalada: 90-150 seg por estrutura completa (variável)
Produtividade: até 1 quadro por ciclo
Operadores necessários: 1
Alimentação e consumo
Potência instalada: 28 kW
Tensão: 400 V
Consumo de ar por ciclo: 600 NI/min
Pressão de operação: 7 bar
Perfis de trabalho
Perfil soldável:
- Altura: 35 ÷ 180 mm
- Largura: 40 ÷ 130 mm
- Dimensões soldáveis: min. 420 x 370 mm (madeira) / max. 3.500 x 6.000 mm
Funcionalidades e processos suportados
O SL4FF WD realiza a soldagem horizontal simultânea dos 4 cantos do quadro, com vedação integrada no ciclo. O sistema CNC permite uma precisão absoluta nas dimensões operacionais e na gestão térmica de fusão e compressão.
Principais Processos:
- Soldagem sem costura em 4 cantos
- Soldagem com aparência de madeira, com um lado a 45° e o outro a 90°.
- Fresagem automática pré-soldagem
- Gestão integrada de vedação
Modos especiais:
- Soldagem a C
- Soldagem de 3 lados tipo quadro para porta U
Opções e configurações
Para se adequar a cada necessidade de produção, o SL4FF WD está disponível com uma ampla gama de opcionais:
- Controle eletrônico das contramoldes
- Aspirador de aparas integrado
- Mesa de resfriamento automático
- Correias transportadoras móveis com movimento lateral
- Software de conversão de arquivos importados
- Monitoramento de dados de produção com rastreabilidade avançada
TECNOLOGIA E AUTOMATIZAÇÃO

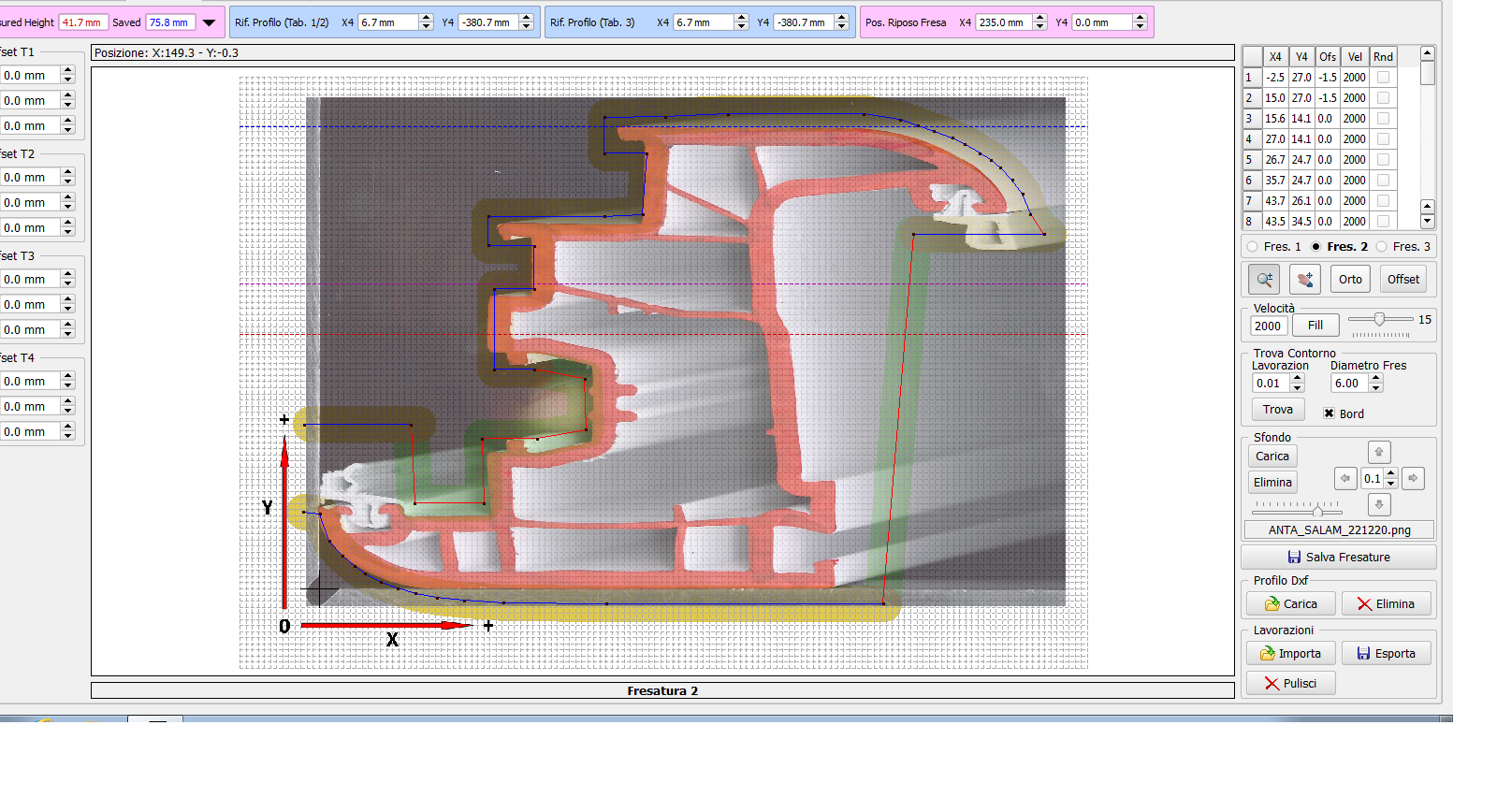

O SL4FF WD integra a tecnologia V-Perfect e um sistema CNC avançado para garantir controle digital completo. O operador pode definir parâmetros detalhados de fresagem, moldes e ciclos de fusão diretamente do software, antecipando o resultado final.
A máquina está preparada para a integração em ecossistemas Indústria 4.0, com:
- Telecontrole e monitoramento remoto
- Compatibilidade com sistemas de gestão empresarial
- Backup automático de parâmetros via TAG Application
Entre em contato conosco para descobrir se o SL4FF WD é a solução certa para a sua produção.
