SL5 UNI
Máquina de solda CNC universal de 5 cabeçotes para ângulos variáveis e juntas múltiplas
Máxima flexibilidade: uma única máquina para todas as configurações de soldagem de acessórios
Perfeita se:
- Produza esquadrias complexas com várias travessas soldadas ao mesmo tempo.
- Você precisa de configurações variáveis (ângulos, cruzes, “T”, “H”) com uma única máquina.
- Você quer reduzir os tempos de ciclo com uma soldagem múltipla combinada.
- Você está procurando uma máquina de solda modular e reconfigurável de acordo com o trabalho.
- Trabalhamos com perfis revestidos ou pintados, mesmo com tolerâncias irregulares.
- Você quer automatizar o processo sem sacrificar a flexibilidade operacional.
Solicite agora o folheto técnico ou converse com um especialista
Máxima flexibilidade: uma única máquina para todas as configurações de soldagem de acessórios
A SL5 UNI é uma soldadora CNC de 5 cabeçotes extremamente versátil, projetada para trabalhos complexos e configurações especiais. Ela é capaz de soldar simultaneamente ângulos de 90°, travessas em “T”, cruzadas ou em “H”, além de ângulos variáveis entre 35° e 180°. Um seletor dedicado permite usá-la como duas máquinas distintas: uma de cabeçote duplo e uma de cabeçote triplo independente, para ciclos combinados otimizados. O ciclo é completamente automatizado e a tecnologia de gestão garante precisão, estabilidade e qualidade repetível em todos os tipos de perfis.
5 motivos para escolher a Mesa Horizontal Deslizante SL5 UNI
- Um só equipamento, infinitas possibilidades. Soldagem contemporânea de cantos, travessas e junções variáveis em todas as combinações possíveis.
- Modo de cabeça dupla/tripla selecionável. Pode funcionar como duas unidades distintas: cabeça dupla + cabeça tripla, para aumentar a versatilidade e reduzir o tempo.
- Precisão em todos os tipos de perfis. Sistema eletrônico avançado para controle de temperatura e ciclo, ajuste de lâminas de borda de 0,2 a 2 mm.
- Troca rápida de contramoldes. Sistema mecânico inteligente com engate/desengate rápido para agilizar a configuração e reduzir o tempo de inatividade da máquina.
- Adaptável a perfis críticos ou revestidos. Suporta perfis de grandes dimensões ou decorados, garantindo sempre soldagens estéticas e dimensionalmente precisas.
Detalhes do Produto
A SL5 UNI permite a soldagem simultânea de múltiplos pontos do quadro em uma única fase. Perfeita para quem fabrica janelas personalizadas, esquadrias complexas ou pedidos sob medida com alta demanda estética e estrutural.
Dimensões
Comprimento: 5.700 mm
Largura: 900 mm
Altura: 2.350 mm
Peso: 2,100 kg
Desempenho
Soldagens múltiplas combinadas em 2 ciclos para janela completa
Modo de operação manual + ciclo automatizado
Operadores necessários: 1
Alimentação e consumo
Potência instalada: 14 kW
Tensão: 400 V
Consumo de ar por ciclo: 225 NI/min
Pressão de operação: 7 bar
Perfis soldáveis
Altura do perfil: 40 ÷ 200 mm
Largura do perfil (a 90°): 40 ÷ 130 mm
Funcionalidades e processos suportados
- Ângulos de 90° e ângulos variáveis (35°-180°)
- Junta em “T”, Cruz e “H”
- Extremidade dupla do travessão ao mesmo tempo
- Saldaduras combinadas em sequência
- Processamento de perfis decorativos e revestidos
Opções e configurações
Para expandir as capacidades operacionais, a SL5 UNI pode ser equipada com:
- Ajuste automático da batida transversal

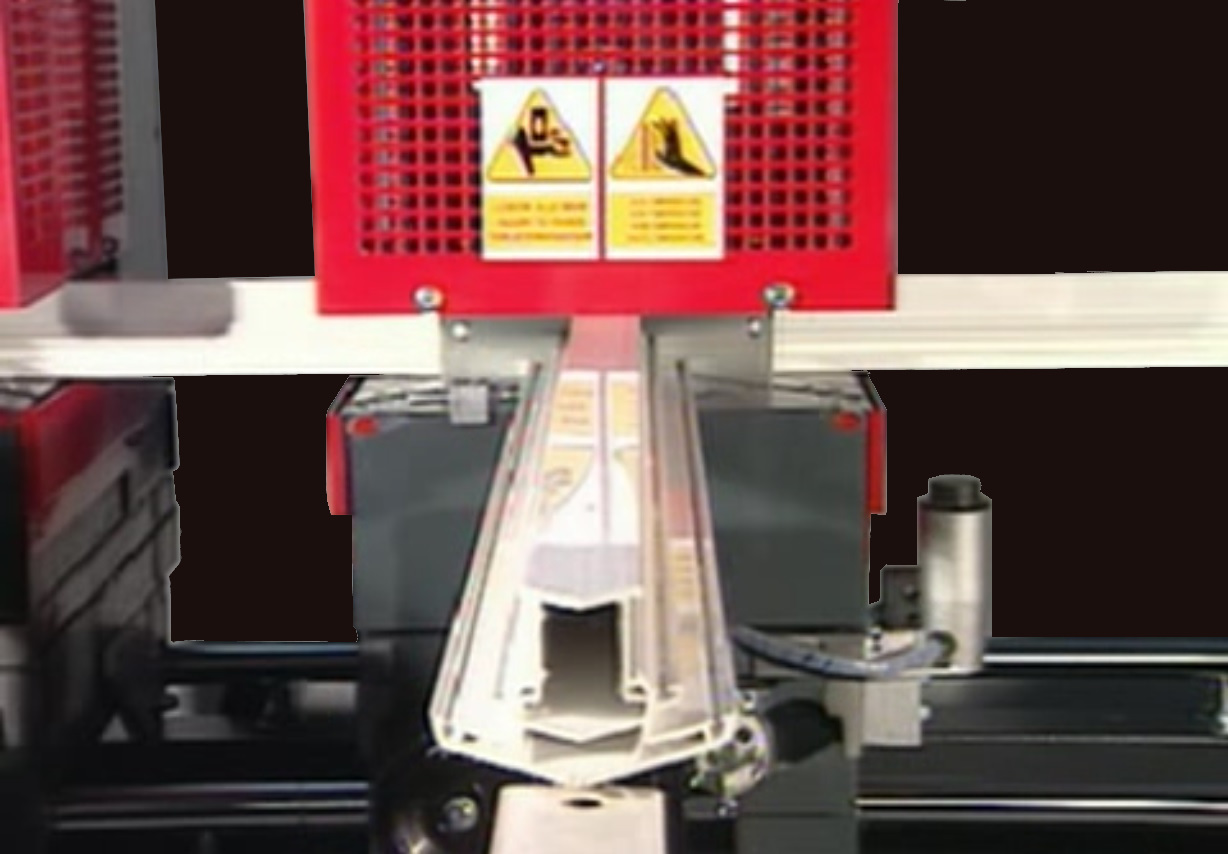

- Braços de apoio adicionais para cada cabeçote
- Contramoldes especiais sob desenho (dir/esq, horizontais/verticais)
TECNOLOGIA E AUTOMATIZAÇÃO
Equipado com um sistema de controle eletrônico avançado, o SL5 UNI gerencia todo o processo: desde o controle das placas de soldagem até o ajuste das lâminas limitadoras, adaptando-se a qualquer tipo de perfil ou material.
- Gestão eletrônica integrada de ciclo e temperaturas
- Facas de borda ajustáveis de 0,2 a 2 mm
- Sistema rápido de substituição de contramoldes
- Ciclo totalmente automatizado
- Compatibilidade com a Indústria 4.0 (sob demanda)
Entre em contato conosco para descobrir se o SL5 UNI é a solução certa para a sua produção.
