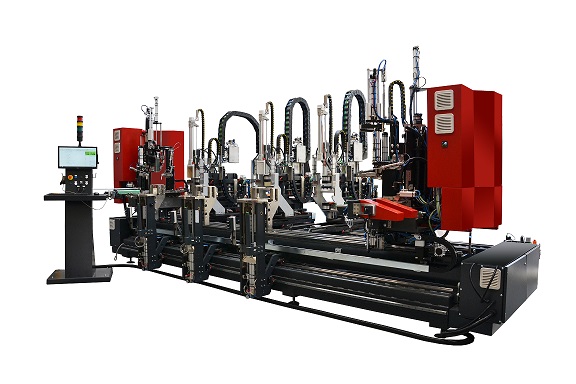

SL5FF TV
Máquina de solda CNC de 5 cabeçotes em linha para travessas soldadas em “V”
Um centro de produção completo para soldagens perfeitas em um único ciclo
Perfeita se:
- Produza esquadrias com travessas soldadas em “V” e deseja reduzir os tempos de ciclo.
- Trabalhe com perfis pintados, laminados ou revestidos que não toleram retrabalhos.
- Você precisa de um sistema completo que una potência, precisão e automação.
- Você está procurando uma máquina que automatize cada fase do processo, desde a fresagem até a soldagem.
- Você quer obter ângulos e junções perfeitas, mesmo com erros de corte ou tolerâncias de perfil.
- Você atua em um contexto industrial e quer integrar o controle de dados de produção.
Solicite agora o folheto técnico ou converse com um especialista
Um centro de produção completo para soldagens perfeitas em um único ciclo
A SL5FF TV é muito mais do que uma soldadora: é um sistema CNC avançado projetado para realizar esquadrias completas em uma única operação. Equipado com 5 cabeçotes em linha, permite a soldagem simultânea dos 2 cantos externos e até 3 travessas internas, mesmo no modo Notch Transom Welding. Graças à tecnologia V-Perfect, elimina completamente a rebarba, garantindo um acabamento estético impecável sem necessidade de limpeza ou retrabalho. O sistema é pensado para produções intensivas de alta qualidade estética e máxima produtividade, ideal para os mercados mais exigentes.
5 motivos para escolher a TV SL5FF
- Soldagem completa em um único ciclo. Soldagem simultânea de ângulos e travessas internas (até 3): um ciclo completo em apenas 180 segundos.

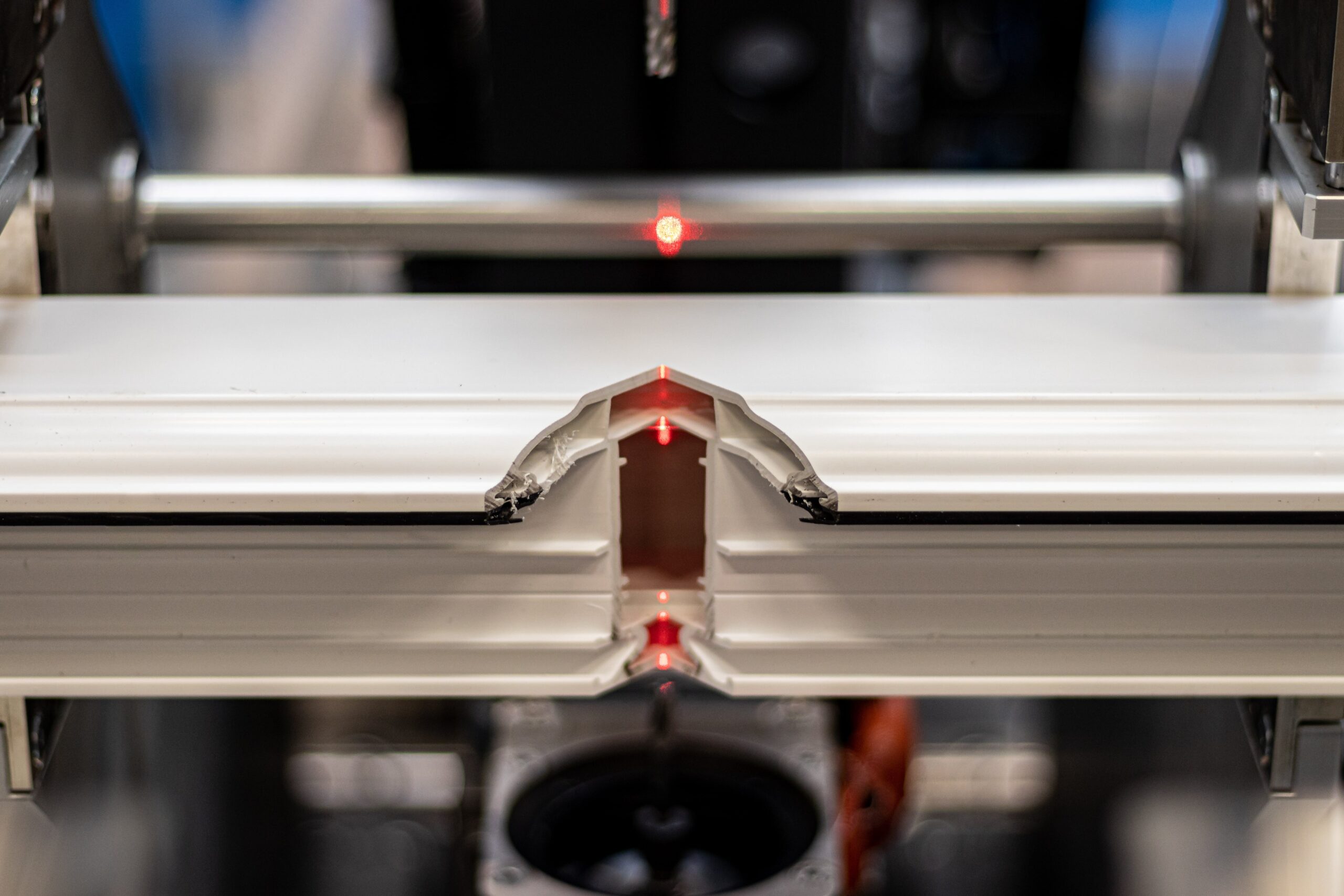

- Estética perfeita em qualquer material. Tecnologia V-Perfect para soldagens invisíveis, mesmo em perfis acrílicos, alumínio, madeira ou PVC pintado.

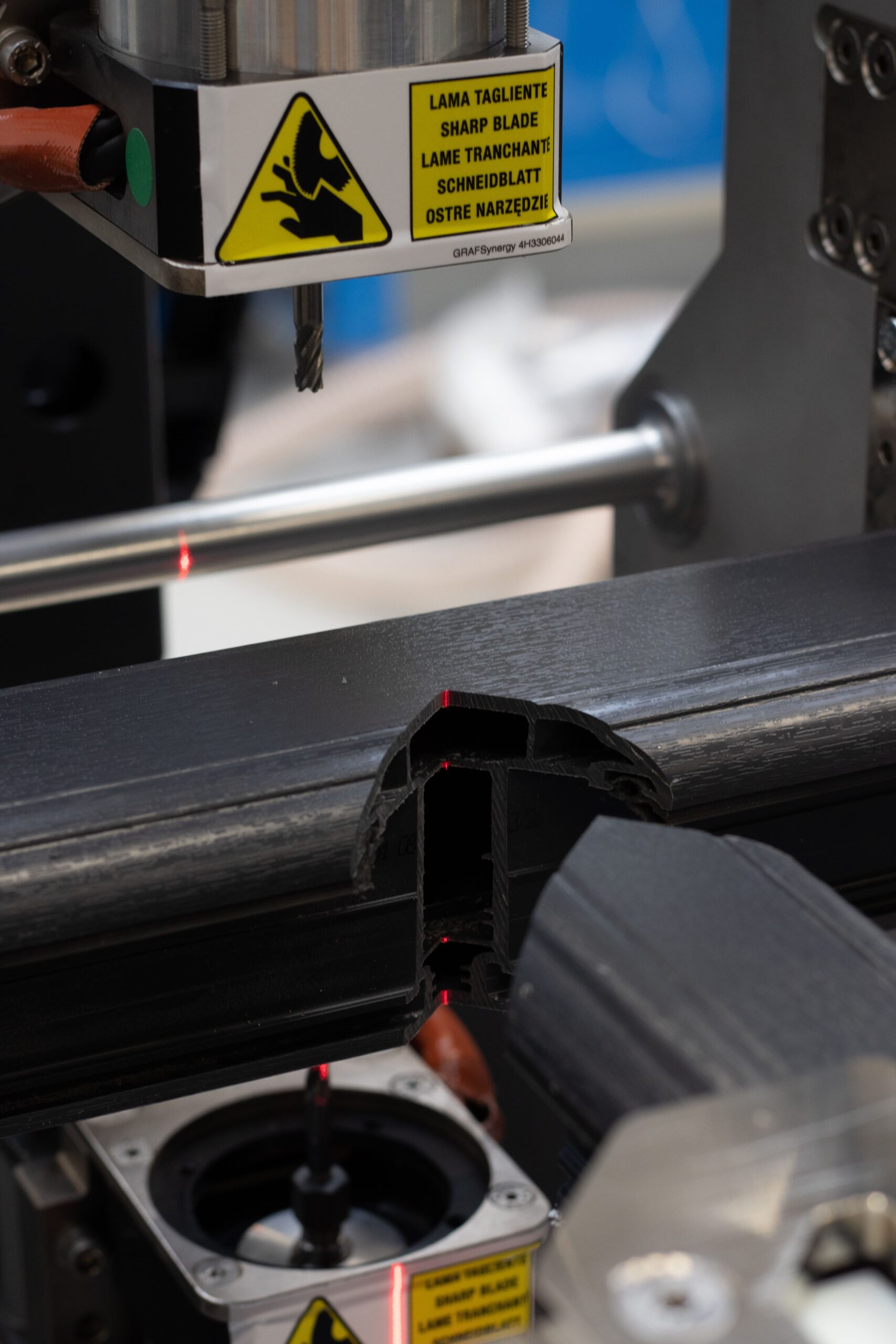

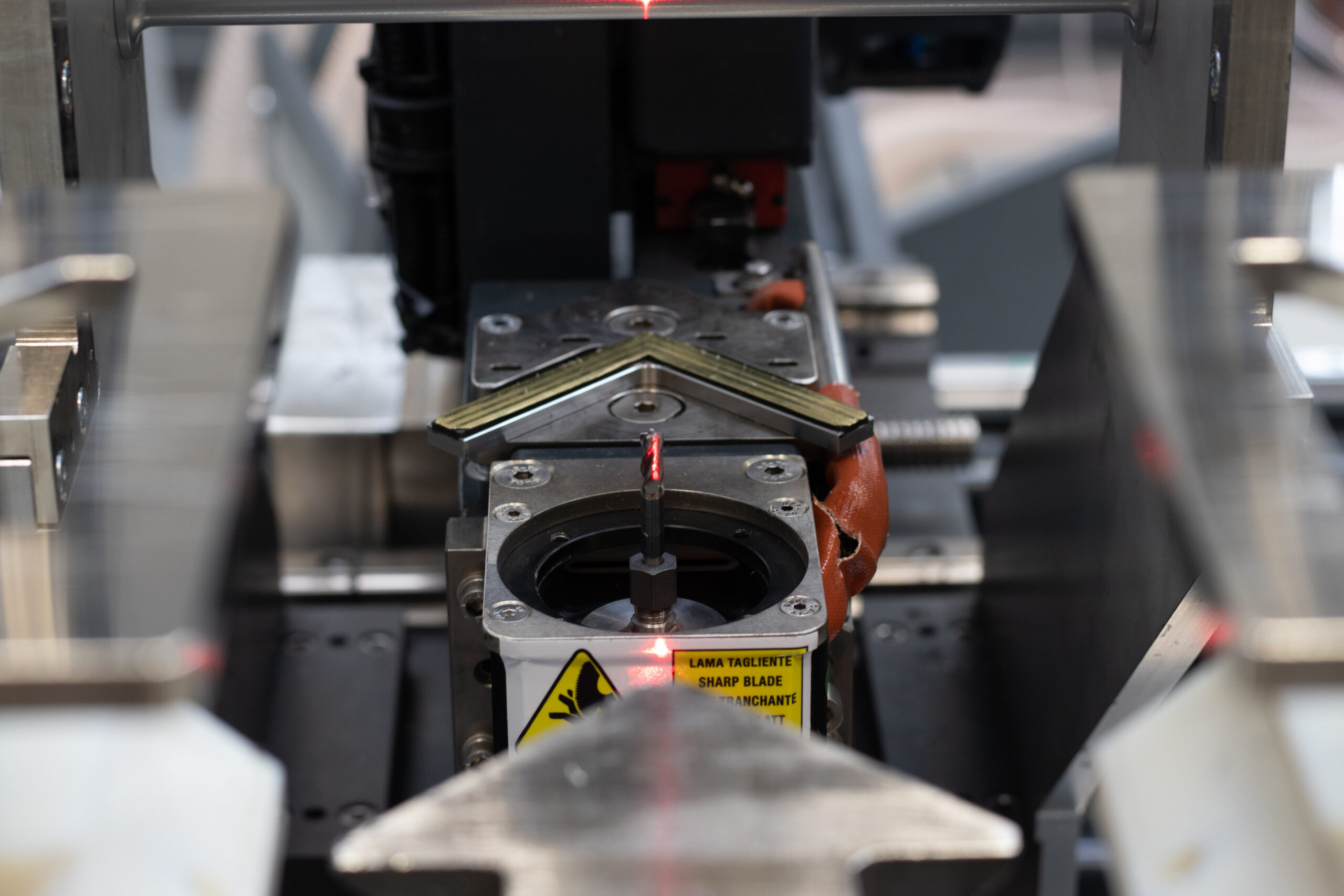

- Máxima automação, menos mão de obra. Cada fase é gerida eletronicamente: fresagem em alta velocidade, fusão, compressão e resfriamento.
- Correção automática de erros de corte. Compensa erros de até 2 mm (em ângulos) e 0,5 mm (na altura do perfil), garantindo sempre a qualidade final.
- Sistema inteligente de controle de produção. Monitoramento de tempos, ciclos e dados de soldagem para melhorar o desempenho e a manutenção preditiva.
Detalhes do Produto
Projetada para produções de alta intensidade, a SL5FF TV executa todas as operações necessárias para a realização de um quadro completo com precisão e velocidade. Cada cabeçote CNC trabalha em sinergia para obter juntas estéticas e estruturalmente perfeitas.
Dimensões
Comprimento: 3.600 mm
Largura: 7.000 mm
Altura: 2.500 mm
Peso: 6,250 Kg
Desempenho
1 ciclo a cada 180 segundos (variável)
Saldadura simultânea: 2 ângulos + até 3 travessas
Tamanho mínimo utilizável: 1.050 × 750 mm (com perfil padrão L 70 mm)
Largura máxima de soldagem: 3.200 mm
Operadores necessários: 1
Alimentação e consumo
Potência instalada: 25 kW
Tensão: 400 V
Consumo de ar por ciclo: 600 NI/min
Pressão de operação: 7 bar
Perfis soldáveis
Altura do perfil: 60 ÷ 82 mm
Largura do perfil: 60 ÷ 110 mm
Funcionalidades e processos suportados
- Soldagem de cantos externos a 45° (modo V-Perfect)

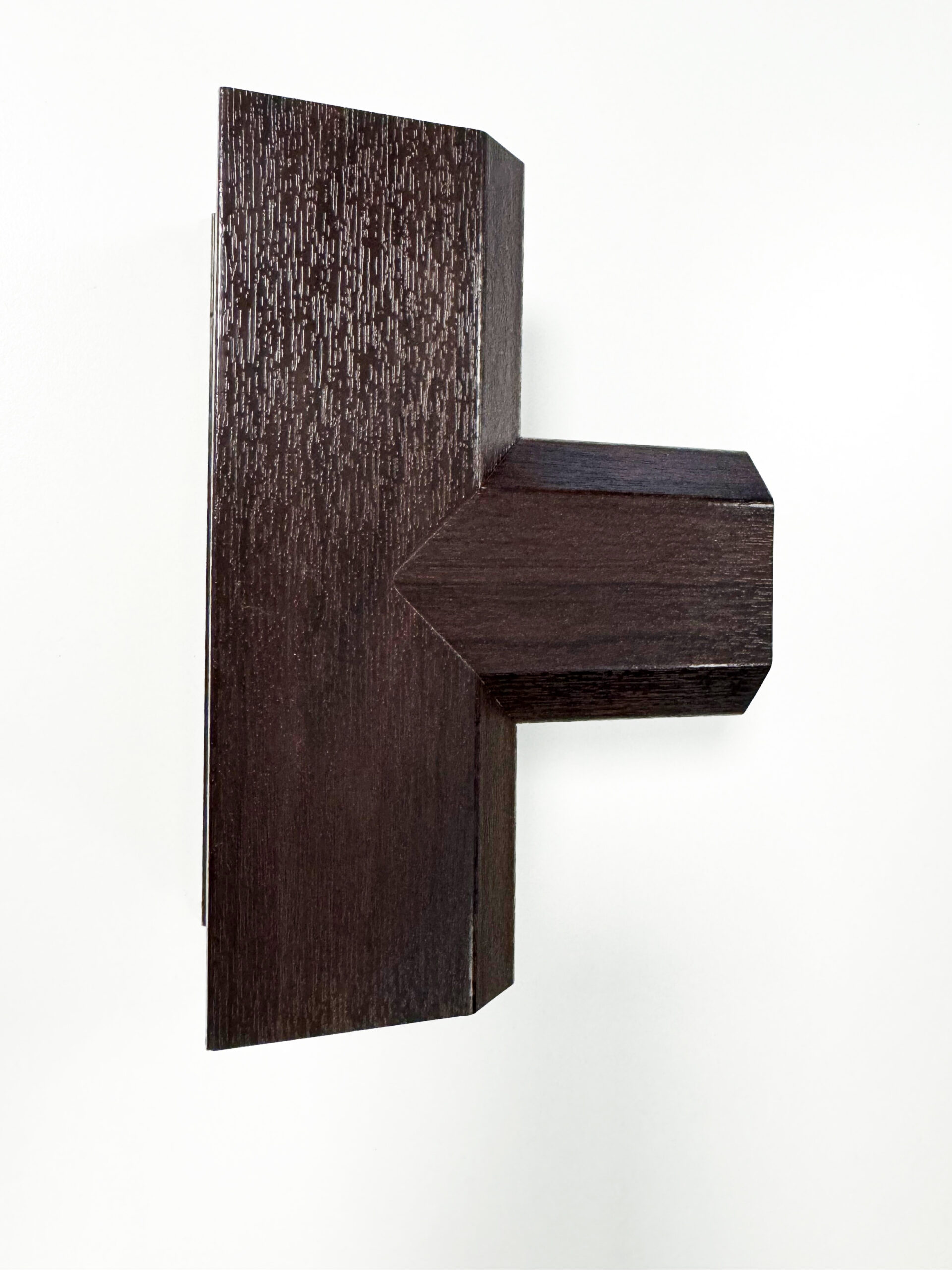

- Soldagem de travessas internas na modalidade Notch Transom Welding
- Processamento de vedação integrado no ciclo
- Compensação automática de erros de corte e tolerância
Opções e configurações
Para se adaptar a cada necessidade de produção, o SL5FF TV pode ser equipado com:
- Aspirador de solda sem borda
- Software para importação e conversão de arquivos de dados
- Controle eletrônico das contramoldes
- Sistema de monitoramento de dados de produção (tempos de ciclo, troca de contrapesos, etc.)
TECNOLOGIA E AUTOMATIZAÇÃO
O coração da TV SL5FF é um sistema eletrônico avançado que controla cada aspecto do processo: desde o ajuste da queima (5÷6 mm) até a fresagem rápida, passando pela gestão inteligente das tolerâncias. Tudo isso pode ser integrado em ambientes de Indústria 4.0.
- Ciclo completamente automatizado
- Posicionamento magnético da contrapeso superior
- Compatível com a Indústria 4.0 (sob demanda)
- Ajuste eletrônico dinâmico
- Tecnologia V-Perfect integrada
Entre em contato conosco para descobrir se o SL5FF TV é a solução certa para a sua produção.
