SL6 FF TR
Máquina de solda CNC de 6 cabeçotes para perfis de PVC sem emenda
A primeira do mundo: soldagem perfeita de 4 cantos e 1 travessa em um único ciclo, sem cordão
Perfeita se…
- Você quer eliminar completamente a limpeza pós-soldagem.
- Produzimos janelas de PVC com revestimentos acrílicos, de madeira ou alumínio.
- Você precisa soldar quadros completos de travessa em um único ciclo.
- Você deseja reduzir a equipe na linha mantendo a eficiência.
- Você busca qualidade estética mesmo em perfis com materiais não soldáveis.
Solicite agora o catálogo técnico ou converse com um especialista
A primeira do mundo: soldagem perfeita de 4 cantos e 1 travessa em um único ciclo, sem rebarba
A SL6 FF TR é a primeira e única soldadora CNC de 6 cabeçotes capaz de realizar soldagens frontais seamless em perfis de PVC com travessa central, em um único ciclo e sem necessidade de retrabalho.
Evolução direta da SL4 FF EVO, adota a tecnologia patenteada V-Perfect, eliminando completamente o cordão de solda: o resultado é uma janela de qualidade estética superior, com cantos nítidos, contínuos e uniformes.

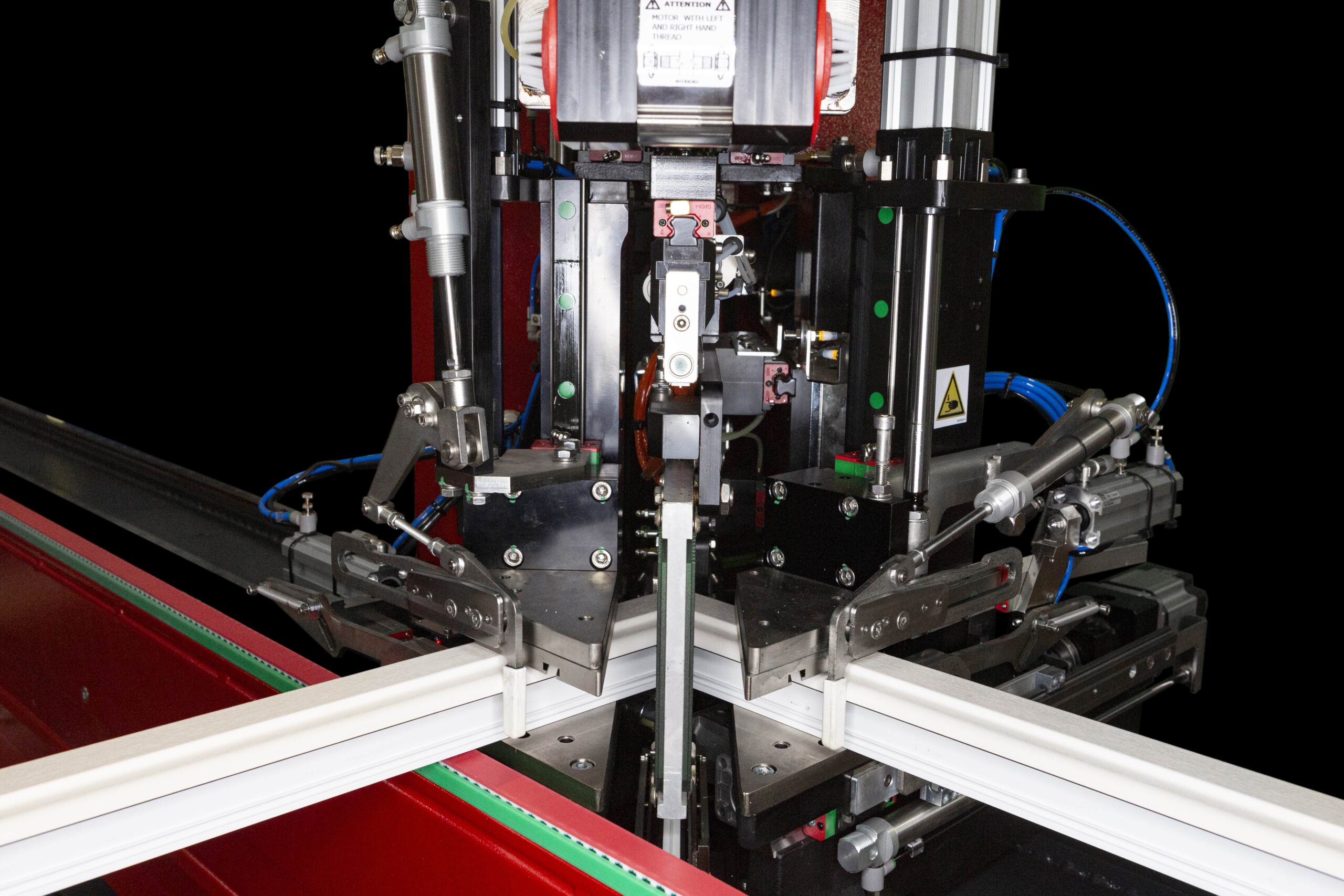

Graças à configuração com 6 cabeçotes quadrados, solda simultaneamente os 4 cantos a 45° e 1 travessa a 90°, proporcionando uma economia significativa de tempo e mão de obra.
É ideal para fabricantes de janelas que buscam máxima automação, qualidade impecável em perfis revestidos e integração em linha com foco na Indústria 4.0.
5 motivos para escolher SL6 FF TR
- Estética seamless sem retrabalho. Graças à patente V-Perfect, elimina a borda de solda: não é mais necessário nenhum tipo de limpeza ou retoque.
- Um ciclo, um acabamento completo. Soldagem contemporânea dos 4 cantos e da travessa a 90°, reduzindo etapas manuais e dispositivos auxiliares.
- 1 único operador. Todas as etapas – fresagem, fusão, compressão, resfriamento – são completamente automatizadas.
- Cada perfil, cada revestimento. PVC revestido ou pintado, películas acrílicas, laminados em madeira ou alumínio: soldagem perfeita em qualquer combinação.
- Tolerâncias sob controle. Sistema de calibração inteligente para compensar diferenças em ângulos de corte e altura do perfil.
Detalhes do Produto
A SL6 FF TR automatiza completamente a soldagem seamless, mesmo em perfis com inserções não soldáveis (fibra de vidro, alumínio, resina).
Tamanhos
Comprimento: 7.000 ÷ 9.500 mm
Largura: 6.000 ÷ 7.000 mm
Altura: 2.200 mm
Peso: 5.500 ÷ 8.000 Kg (dependendo da configuração solicitada)
Desempenho
Ciclo de tempo: até 1 quadro a cada 140 seg*
Operadores necessários: 1
* Varia de acordo com os perfis, vedações e configuração
Alimentação e consumo
Potência instalada: 20 kW
Tensão de alimentação: 400 V
Consumo de ar por ciclo: 800 Nl/min
Pressão mínima de operação: 7 bar
Perfis de trabalho
Tamanho máximo soldável: 4.000 x 6.000 mm
Tamanho mínimo soldável: 350 x 435 mm
Altura da folha/estrutura: 35 ÷ 180 mm
Largura da porta/estrutura: 40 ÷ 130 mm
Altura dos travessões: 60 ÷ 100 mm
Largura dos travessões: 50 ÷ 120 mm
Funcionalidades e processos suportados
Graças à configuração de 6 cabeçotes, realiza:
- Soldagem simultânea dos 4 cantos + 1 travessa
- Soldagem em C
- Saldadura de soleiras
- Processamento de vedação integrado no ciclo

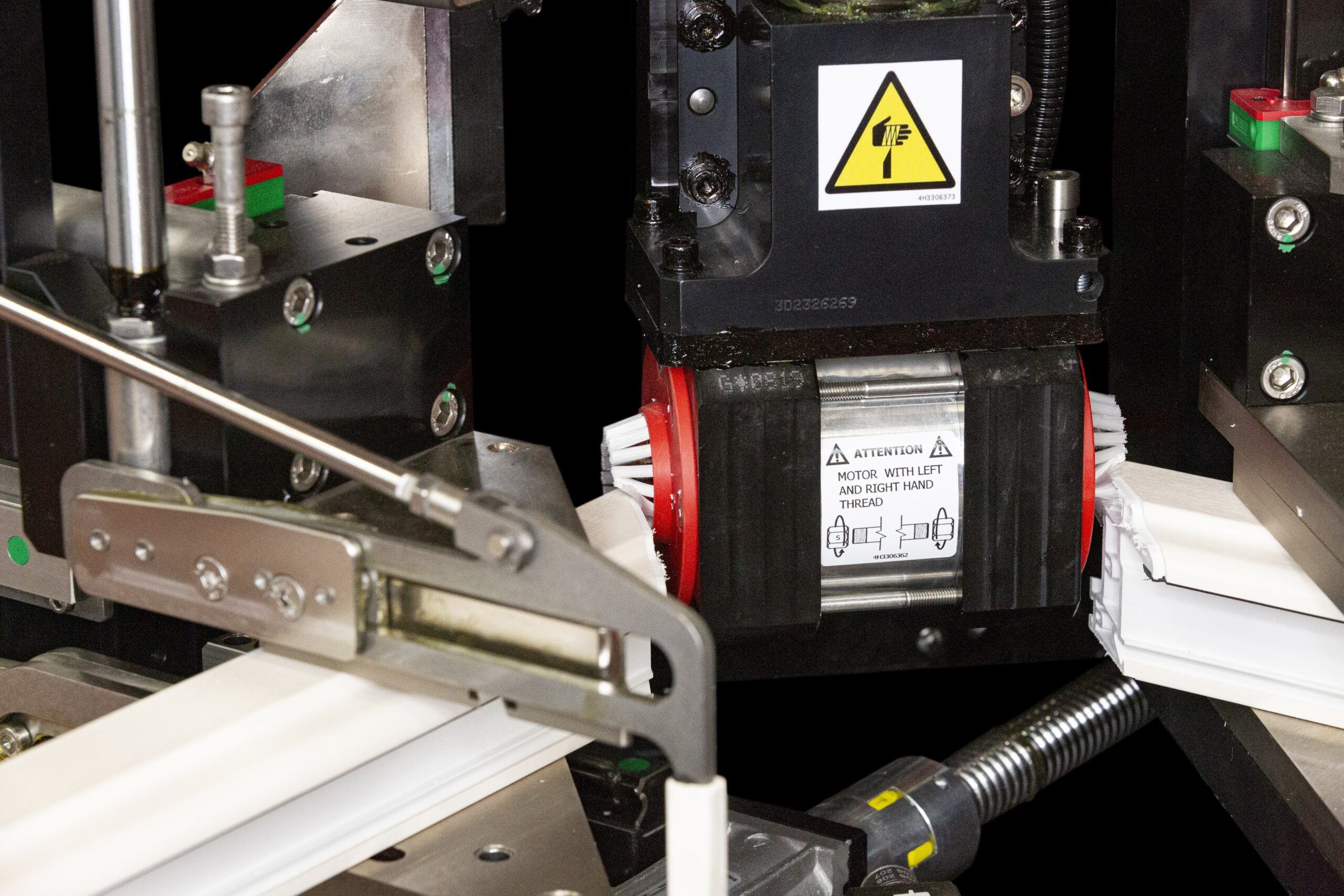

Cada etapa é realizada automaticamente: fresagem com sistema High Speed, posicionamento operacional, fusão, compressão, resfriamento e liberação do quadro.
Opções e configurações personalizadas
O SL6 FF TR está disponível em diversas configurações, para se adequar a cada necessidade de produção:
- Mesa de resfriamento ampliada (dimensões 3628, 4028, 4528, 5028)
- Testes adicionais para soldagem dupla de travessas
- Opção RS – Velocidade Rápida
- Processamento de perfis “dormant large” para o mercado francês
Sistema TAG para contraformas em telemetria e gestão remota
Tecnologia e automação
Equipado com controles CNC avançados e sensores de alta tecnologia, o SL6 FF TR garante soldagens precisas, repetíveis e rastreáveis. Está preparado para integração em ambientes de Indústria 4.0, compatível com sistemas de gestão de fábricas digitais.
O módulo TAG Application permite monitoramento contínuo de parâmetros, diagnóstico remoto, backup em nuvem e gestão preditiva para reduzir paradas de máquinas.
Quer ver o SL6 FF TR em ação? Agende uma demonstração personalizada ou solicite o catálogo completo: a equipe Graf Synergy está pronta para mostrar como levar sua produção para o próximo nível.
