SLTV
Máquina de solda monofuncional universal para juntas em T, cruzadas e ângulos variados
Máxima flexibilidade, precisão absoluta: a escolha ideal para juntas complexas em PVC
Perfeita se:
- Fabricamos esquadrias complexas ou formas especiais como junções em cruz, em “T” ou em “H”.
- Você precisa de ângulos variáveis, até mesmo ultrapassando 90°, mantendo tolerâncias rigorosas.
- Você quer reduzir a intervenção do operador por meio de um ciclo automatizado.
- Você está procurando uma máquina compacta, mas profissional, adequada também para produções especializadas.
- Você precisa de troca rápida de contramoldes para trabalhos diversificados.
- Produza peças sob medida para arquiteturas não convencionais ou janelas fora do padrão.
Solicite agora o folheto técnico ou converse com um especialista
Máxima flexibilidade, precisão absoluta: a escolha ideal para juntas complexas em PVC
A SLTV da Graf Synergy é a soldadora de cabeçote único projetada para oferecer a máxima versatilidade em trabalhos mais técnicos e complexos. Graças ao cabeçote com inclinação variável, permite realizar soldagens em ângulos entre 35° e 180°, incluindo configurações em “T”, cruzadas ou em “H” (soldagem de entalhe). O ciclo totalmente automatizado garante uniformidade, repetibilidade e redução de erros, mesmo com perfis cortados em ponta e contrapartes com entalhe em “V”. Ideal para produtores que desejam ampliar os tipos de janelas e portas, oferecendo um serviço altamente customizado.
5 motivos para escolher a Mesa Horizontal Deslizante SLTV
- Solda qualquer geometria, sem compromissos. A única máquina de solda com uma cabeça que pode soldar em ângulo variável de 35° a 180°, incluindo nós cruzados, em “T” e “H”. Perfeita para produções especiais ou arquitetônicas.
- Precisão dimensional garantida. Cada ângulo mantém as medidas exatas de configuração: qualidade constante, sem retrabalhos ou desperdícios.
- Ciclo completamente automatizado. Controle eletrônico integrado que regula temperaturas, tempos e sinaliza eventuais anomalias operacionais.

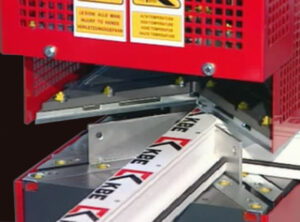

- Contrapesos de encaixe rápido. Sistema mecânico inteligente para substituir rapidamente os contrapesos de soldagem, reduzindo os tempos de troca de formato.
- Display integrado para controle intuitivo. Gestão fácil e imediata graças à interface eletrônica a bordo da máquina: menos margem de erro, mais eficiência.
Detalhes do Produto
Pensada para atender até as necessidades mais específicas, a SLTV é uma soldadora versátil que amplia a gama de produtos que podem ser realizados em sua oficina. A possibilidade de soldar ângulos especiais e junções complexas a torna um ativo valioso para oficinas que oferecem esquadrias personalizadas ou para quem deseja aumentar o valor percebido do seu catálogo.
Dimensões
Comprimento: 1.250 mm
Largura: 920 mm
Altura: 2.300 mm
Peso: 350 kg
Alimentação e consumo
Potência instalada: 3,6 kW
Tensão: 230 V monofásica
Consumo de ar por ciclo: 45 NI/min
Pressão de trabalho: 7 bar
Desempenho
Ciclo automatizado com gestão eletrônica
Modo manual do operador para configurações iniciais
Operadores necessários: 1
Perfis soldáveis
Altura do perfil: 40 ÷ 200 mm
Largura do perfil (a 90°): 40 ÷ 130 mm
Valores variáveis de acordo com o tipo de perfil, velocidade e dimensões do cordão.
Funcionalidades e processos suportados
- Soldagem em ângulo variável (35°-180°)
- Juntas em “T”
- Saldaduras cruzadas
- Soldagem em entalhe (“H”)

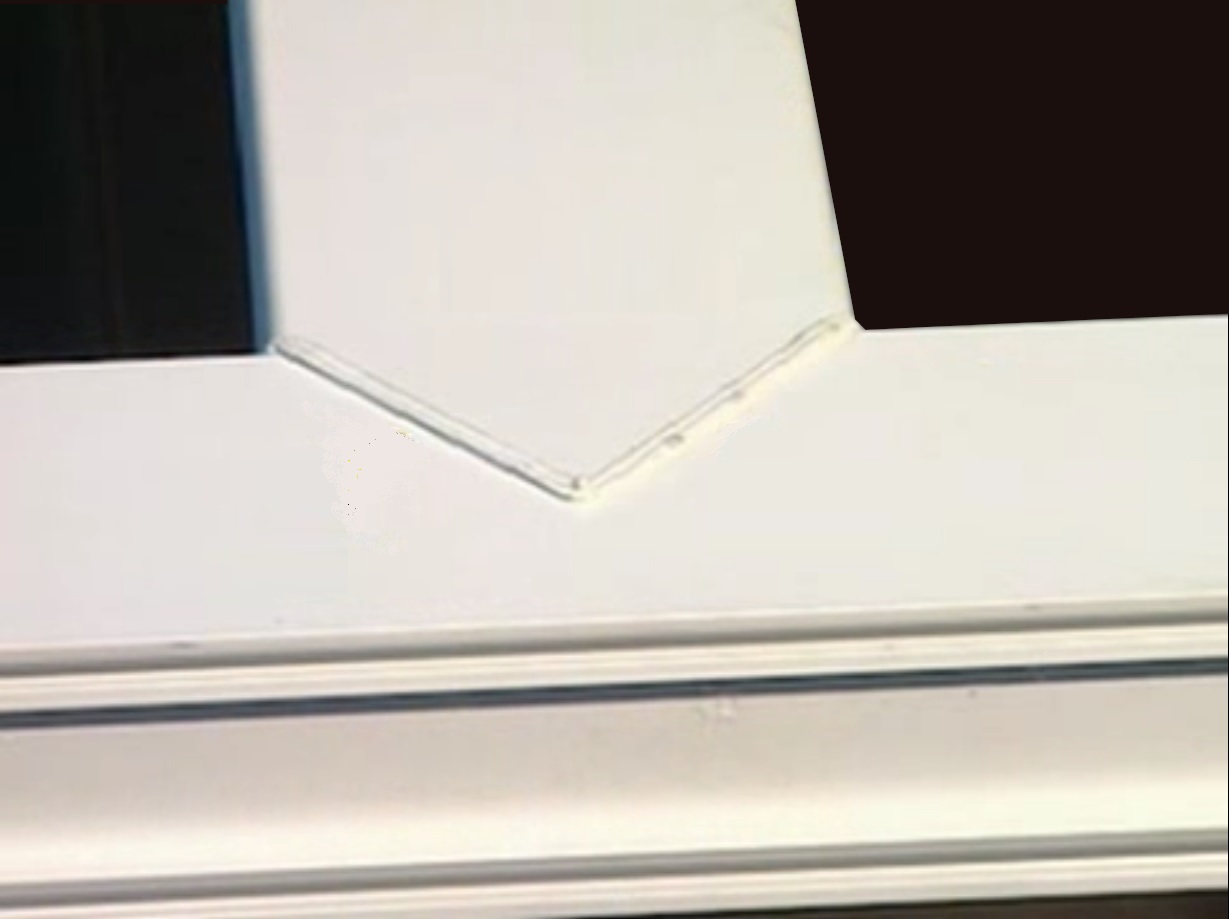

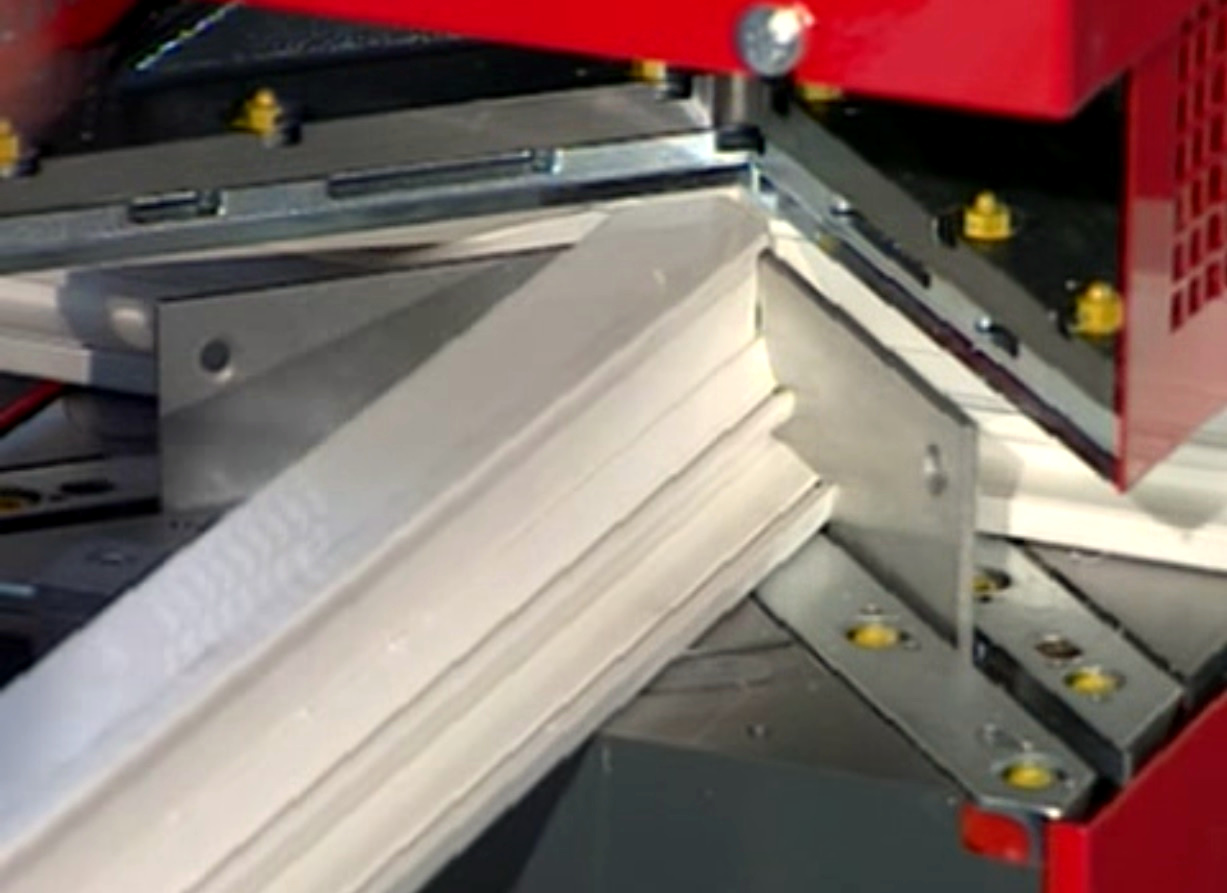

- Soldagem de travessas com ponta, utilizando contrapeso e entalhe em “V”.
Opções disponíveis
Para ampliar as possibilidades operacionais, a SLTV pode ser personalizada com:
- Controsagome personalizado de acordo com o desenho do cliente (ex. para juntas de 2 peças)
- Integração com sistemas de medição ou pré-corte (sob solicitação)
- Configurações dedicadas a perfis especiais
A máquina também está preparada para ser integrada em linhas modulares ou ilhas de trabalho dedicadas.
TECNOLOGIA E AUTOMATIZAÇÃO
O coração tecnológico da SLTV é o sistema de controle integrado que mede em tempo real os parâmetros de soldagem, verifica a ausência de anomalias e sinaliza prontamente qualquer necessidade de intervenção. Isso garante continuidade na produção, redução de desperdícios e maior segurança operacional.
- Controle eletrônico com display

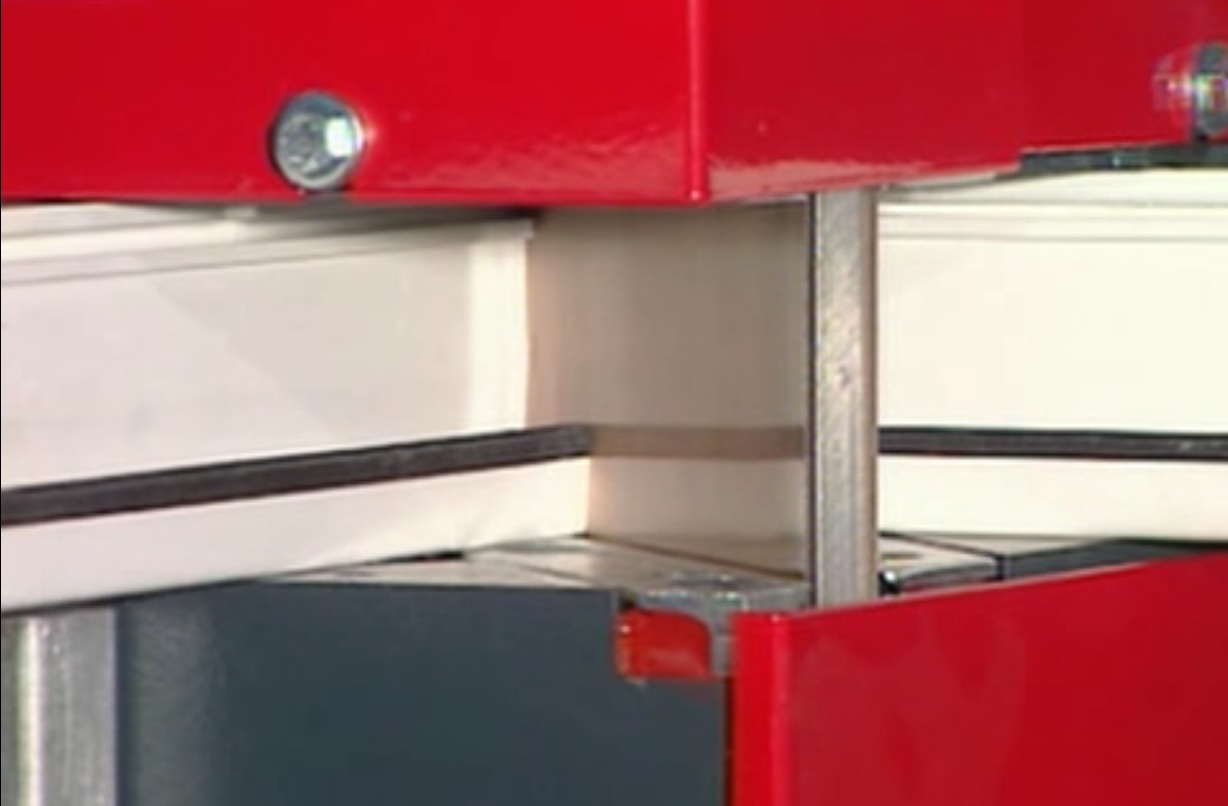

- Termorregulação das placas e das lâminas limitadoras
- Preparação para gestão da Indústria 4.0 (sob demanda)
- Sistema automático de gestão de tempos/temperaturas
Entre em contato conosco para descobrir se o SLTV é a solução certa para a sua produção.
