SLV
Máquina de solda monotesta com ângulo variável para perfis especiais em PVC e alumínio
A solução ideal para soldagens complexas: máxima flexibilidade, precisão garantida
Perfeita se…
- Fabricamos esquadros fora de medida ou formas irregulares.
- Você precisa soldar perfis de grandes dimensões (até 300 mm de largura).
- Você está procurando um carro robusto e preciso, mesmo em lotes pequenos.
- Você quer evitar retrabalhos em juntas complexas.
- Mude frequentemente as medidas e os ângulos.
Solicite agora o folheto técnico ou converse com um especialista
A solução ideal para soldagens complexas: máxima flexibilidade, precisão garantida

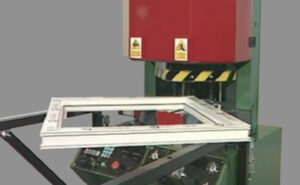

SLV é a soldadora monoponto de ângulo variável projetada para lidar com precisão com todo tipo de soldagem fora de esquadro, de 30° a 180°, mesmo em perfis de grandes dimensões.
Ideal para serralheiros e departamentos especiais, é construída em aço e ferro fundido para garantir máxima estabilidade mesmo durante o trabalho com perfis imponentes.
Graças ao sistema eletrônico integrado, a SLV permite o ajuste rápido dos ângulos, o controle constante dos tempos e das temperaturas de soldagem, além da otimização do desempenho mesmo em pequenas quantidades ou produções personalizadas.
Cada ciclo é automatizado e a interface orienta o operador em caso de anomalias, garantindo a continuidade e a qualidade do processo.
5 motivos para escolher SLV
- Precisão milimétrica mesmo fora de esquadra. Soldagens precisas de 30° a 180° graças ao controle eletrônico dos parâmetros e à estabilidade do ângulo definido.
- Projetada para perfis especiais e oversized. Gerencia perfis de até 200 x 200 mm a 90° e 300 mm de largura a 180°: perfeita para pedidos complexos.
- Controle inteligente do processo. O sistema eletrônico mede os tempos reais de soldagem, sinaliza anomalias e orienta o operador em caso de necessidade.
- Estrutura sólida e confiável. Base em ferro fundido e componentes em aço/alumínio garantem estabilidade, durabilidade e repetibilidade dos resultados.
- Troca rápida de contrapesos. Sistema rápido de substituição dos contrapesos para reduzir o tempo de inatividade da máquina.
Detalhes do Produto
A SLV permite a soldagem de alta precisão em ângulos de 30° a 180°, possibilitando a criação de acabamentos especiais, formas não padronizadas e juntas fora de esquadro. A estrutura em ferro fundido garante apoio estável mesmo para perfis pesados, evitando flexões e perdas de precisão.
Dimensões da máquina
Comprimento: 1.250 mm
Largura: 920 mm
Altura: 2.300 mm
Peso: 270 kg
Desempenho operacional
Operadores necessários: 1
Modo de operação: Manual
Ciclo automatizado: Sim
Alimentação e consumo
Potência instalada: 3,4 kW
Alimentação: 230 V monofásica
Consumo de ar: 45 Nl/min
Pressão mínima de operação: 7 bar
Perfis de trabalho
- Altura do perfil: 40 ÷ 200 mm
- Largura do perfil:
- 40 ÷ 200 mm (a 90°)
- 40 ÷ 300 mm (a 180°)
Funcionalidades e processos suportados
Principais serviços:
- Saldaduras angulares variáveis entre 30° e 180°
- Gestão de perfis de grande seção
- Produção de esquadrias personalizadas sob medida
Opções e configurações personalizadas
A SLV pode ser personalizada com:
- Contracontornos personalizado
- Morse horizontais/verticais direita-esquerda para fixação ideal das peças
Esses opcionais permitem adaptar perfeitamente o carro para produções especiais sob encomenda.
Tecnologia e automação
O sistema eletrônico avançado da SLV garante:
- Gestão automática dos parâmetros de soldagem
- Monitoramento ativo dos prazos e dos erros
- Interface intuitiva para o operador
Compatível com as lógicas da Indústria 4.0, a SLV pode ser integrada a sistemas de rastreabilidade, diagnóstico remoto e gestão centralizada da produção.
Quer saber como a SLV pode te ajudar a realizar janelas sob medida? Baixe agora o folheto completo ou solicite uma consultoria personalizada com um especialista da Graf Synergy.
