TEST PRO DIGITAL
Máquina para teste de resistência em ângulos soldados em PVC
Verificação imediata da qualidade da soldagem, com precisão certificada
Perfeita se…
- Você quer verificar a confiabilidade das soldas das suas janelas de PVC antes do envio.
- Você precisa de um sistema de teste interno para controle de qualidade.
- Produzimos esquadrias sob medida e você quer certificar cada canto soldado.
- Você está procurando um carro fácil de usar, mas tecnicamente avançado.
- Trabalhe com perfis de tamanhos variados e necessite de flexibilidade operacional.
- Você quer documentar os testes para auditoria ou rastreabilidade de produção.
Solicite agora o folheto técnico ou converse com um especialista
Verifique a estanqueidade das soldas nos cantos com um teste rápido, digital e confiável.

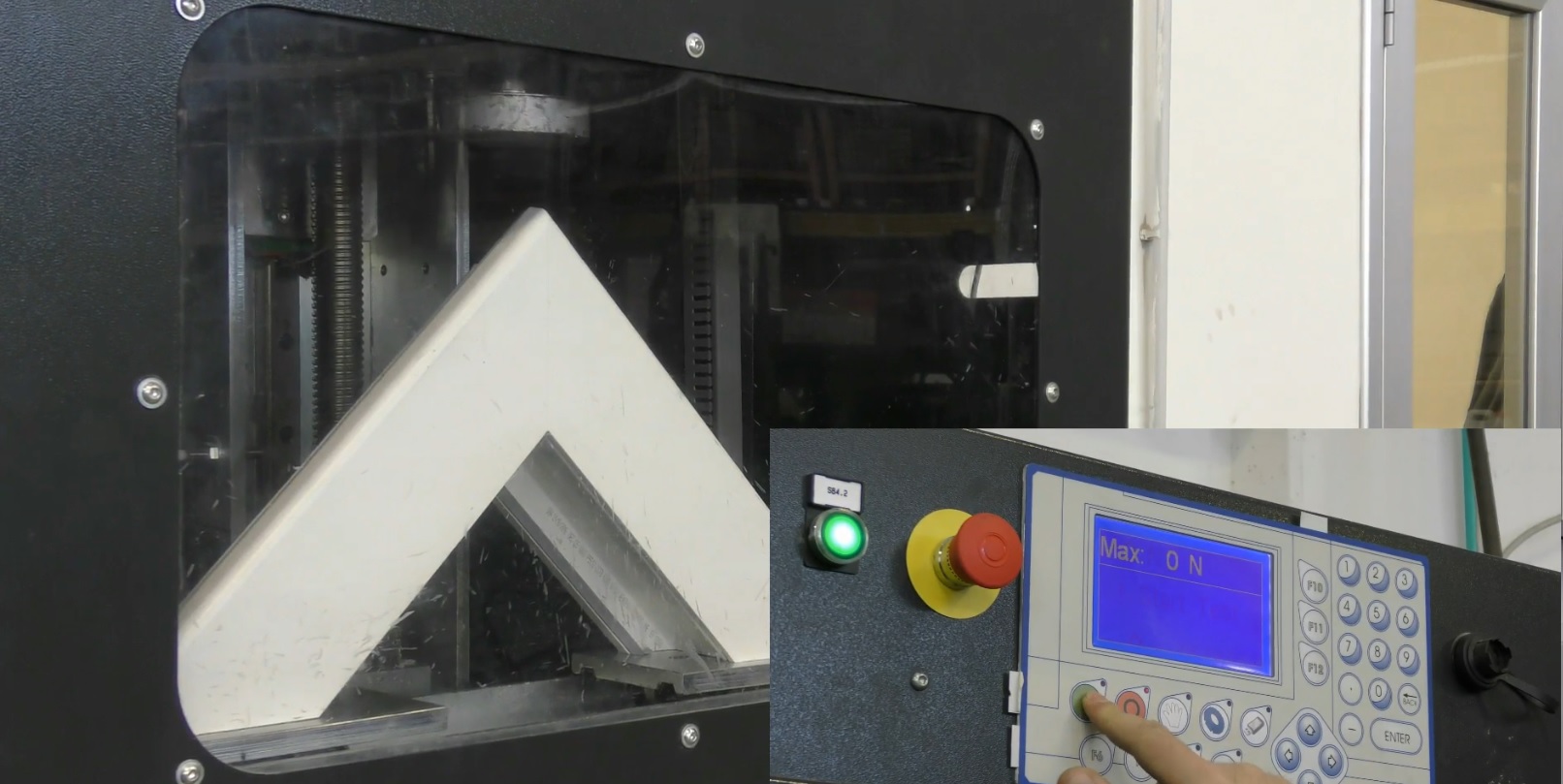

Test Pro Digital é a máquina projetada pela GRAF Synergy para medir com extrema precisão a carga de ruptura nos cantos soldados de perfis em PVC, garantindo assim um controle de qualidade rigoroso e replicável na produção de esquadrias.
Graças a uma estrutura compacta em aço carbono e a um sistema hidráulico com célula de carga certificada, é possível realizar testes padronizados diretamente na oficina, sem a necessidade de laboratórios externos.
O display gráfico integrado permite a visualização imediata dos dados e a exportação dos resultados via USB.
5 motivos para escolher Test Pro Digital
- Precisão certificada e resultados digitais. Sistema com célula de carga homologada para medições precisas em Kg ou Newton, com gráfico de teste visível no display.
- Facilidade de uso total. Inserção do perfil, início do teste e leitura do resultado: tudo gerenciado por um único operador.
- Análise imediata da carga de ruptura. Um pistão hidráulico aplica uma força constante no ângulo soldado até a ruptura, destacando o pico máximo.
- Ampla gama de perfis testáveis. Suporta comprimentos de 350 a 740 mm, alturas de até 600 mm e espessuras de 40 a 130 mm.
- Relatórios digitais exportáveis. Os dados do teste podem ser salvos em um pen drive, úteis para controle interno ou compartilhamento com clientes.
Detalhes do Produto
O Test Pro Digital permite a realização de testes destrutivos para medir a resistência mecânica das juntas soldadas em PVC. O teste é realizado aplicando uma força progressiva até o ponto de ruptura da junta, registrando o valor máximo alcançado.
Dimensões
Comprimento: 890 mm
Largura: 575 mm
Altura: 1.000 mm
Peso: 180 kg
Desempenho
Operacionalidade: manual
Operadores necessários: 1
Ângulos testáveis/8h: variável
Alimentação e consumo
Potência instalada: 0,6 kW
Tensão: 240 Vac
Consumo de ar: n.d.
Força máxima exercitável: 1.000 Kg
Perfis profissionais
Comprimento: 350 – 740 mm
Altura: até 600 mm
Espessura: 40 – 130 mm
Funcionalidades e processos suportados

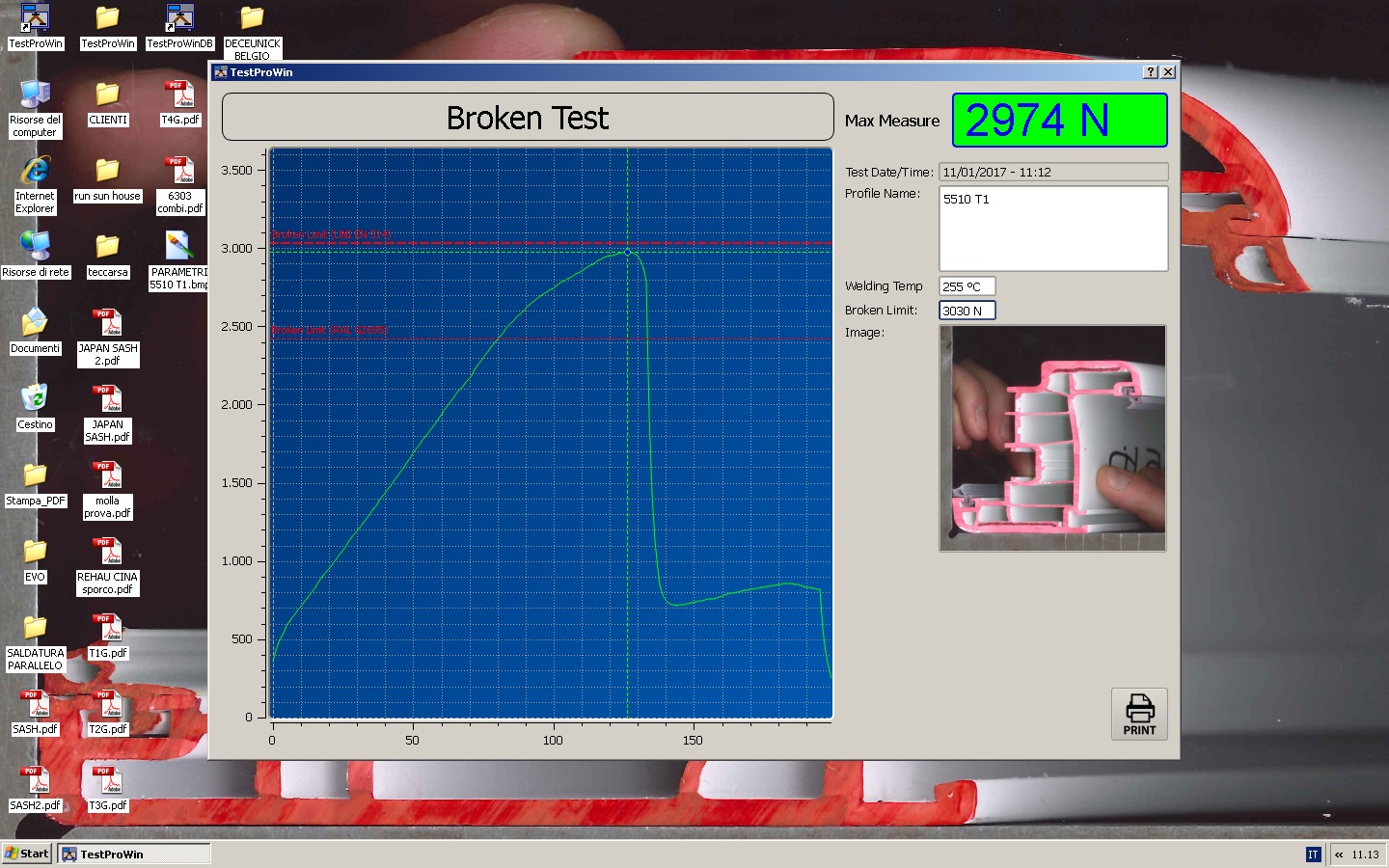

A interface com display gráfico permite analisar visualmente o comportamento da carga durante todo o ciclo. O resultado do teste pode ser armazenado digitalmente para cada perfil testado.
Processos:
Medição da força máxima suportada
Teste de carga em ângulo soldado
Opções e configurações disponíveis
Para se adaptar a cada necessidade de produção, a Test Pro Digital pode ser equipada com:
- PC e monitor integrados com software dedicado e chave de protocolo para conexão com sistemas TestPro
- Impressora para a geração imediata de relatórios impressos
Essas opções permitem a integração em sistemas de gestão da qualidade e rastreabilidade da Indústria 4.0.
Tecnologia e automação
Apesar de ser uma máquina de teste manual, o Test Pro Digital adota soluções digitais avançadas para a aquisição e registro de dados.
A célula de carga certificada garante leituras confiáveis, enquanto a gestão através do display digital permite um controle visual imediato.
Graças aos opcionais, o carro pode ser conectado a sistemas de informação empresariais, tornando-o compatível com as lógicas de produção 4.0.
Entre em contato com a equipe GRAF Synergy
Solicite agora o catálogo completo ou uma consultoria dedicada para entender como integrar o Test Pro Digital no seu departamento de qualidade.
